6. Plan-Übersicht
6.1 Herstellung der Rückwand
6.2 Herstellung und Montage Rahmen
6.3 Herstellung und Montage Fächer
6.4 Herstellung und Montage des Ziffernblattrahmens
6.5 Herstellung des Ziffernblattes und Montage des Uhrwerks mit Zeiger
6.6 Endmontage
6.1 Herstellung Rückwand
Allgemein:
Die vorgegebene 8-Eckgestaltung ist nur ein Vorschlag.
Der Setzkasten kann unter Berücksichtigung der Materialpackung, selbstverständlich nach eigener Vorstel-
lung gestaltet werden.

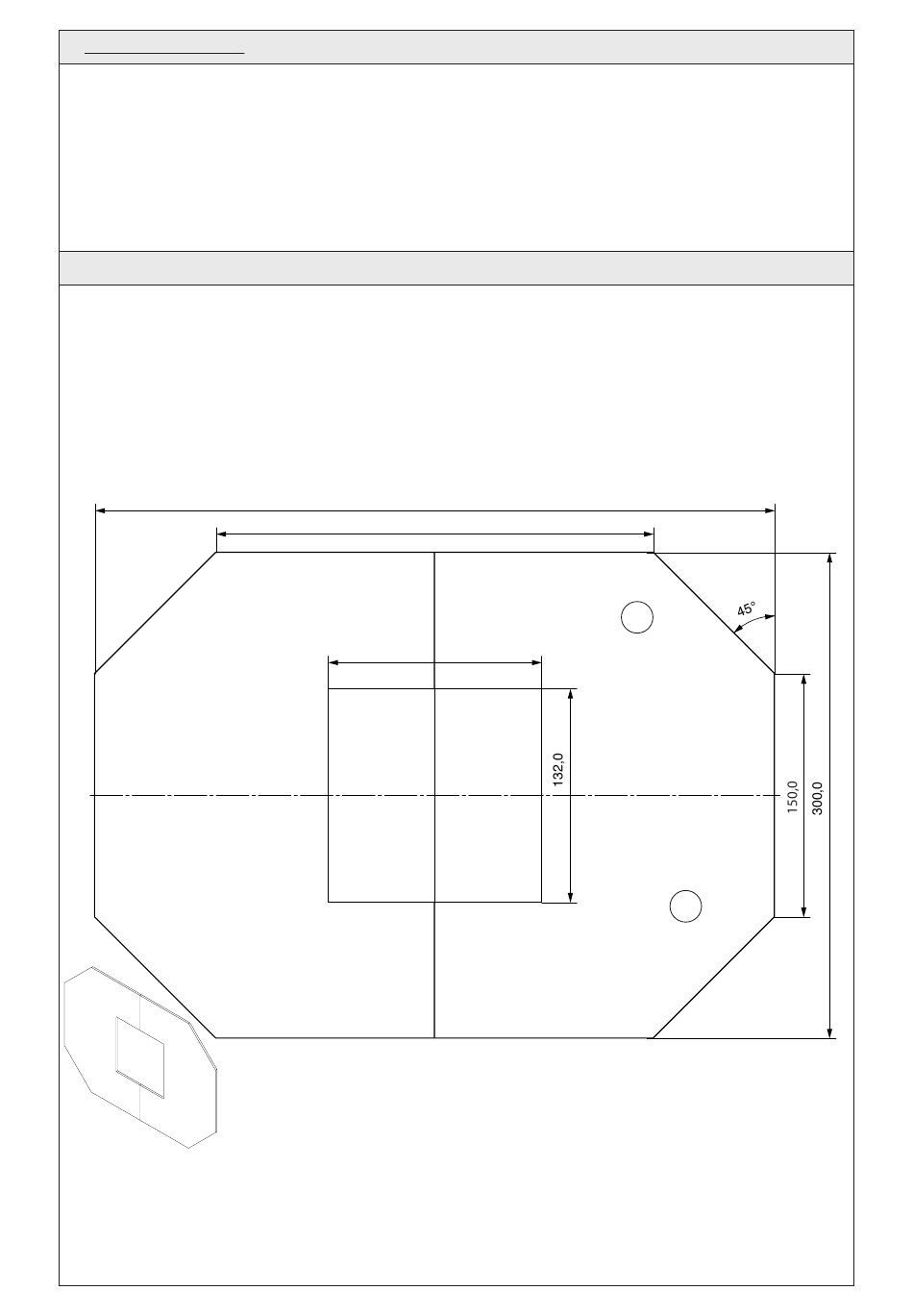

6.1.1 Beide Sperrholzplatten (1) als Rückwand aneinander legen und die Maße der Zeichnung auf das Holz übertra-
gen.
Hinweis:
6.1.2 Aussparung für das Ziffernblatt mittig aufzeichnen. Anschließend Ecken und Ziffernblattaussparung mit einer
Laubsäge aussägen. Sägeschnitte verschleifen.
Sperrholzreste der Ziffernblattaussparung werden später als Ziffernblattträger benötigt!
6.1.3 Sperrholzplatten auf einer ebenen Fläche zusammenleimen.
Hinweis:
D120047#1
Man kann auch eine einfache Rechteckform wählen, dadurch ergibt sich spä-
ter eine einfachere Rahmengestaltung.
420,0
270,3
270,0
132,0
Darauf achten, dass die Holzplatten nicht am Untergrund festleimen!
1a
1a
5
