6.5 Herstellung des Ziffernblattes und Montage des Uhrwerks mit Zeiger

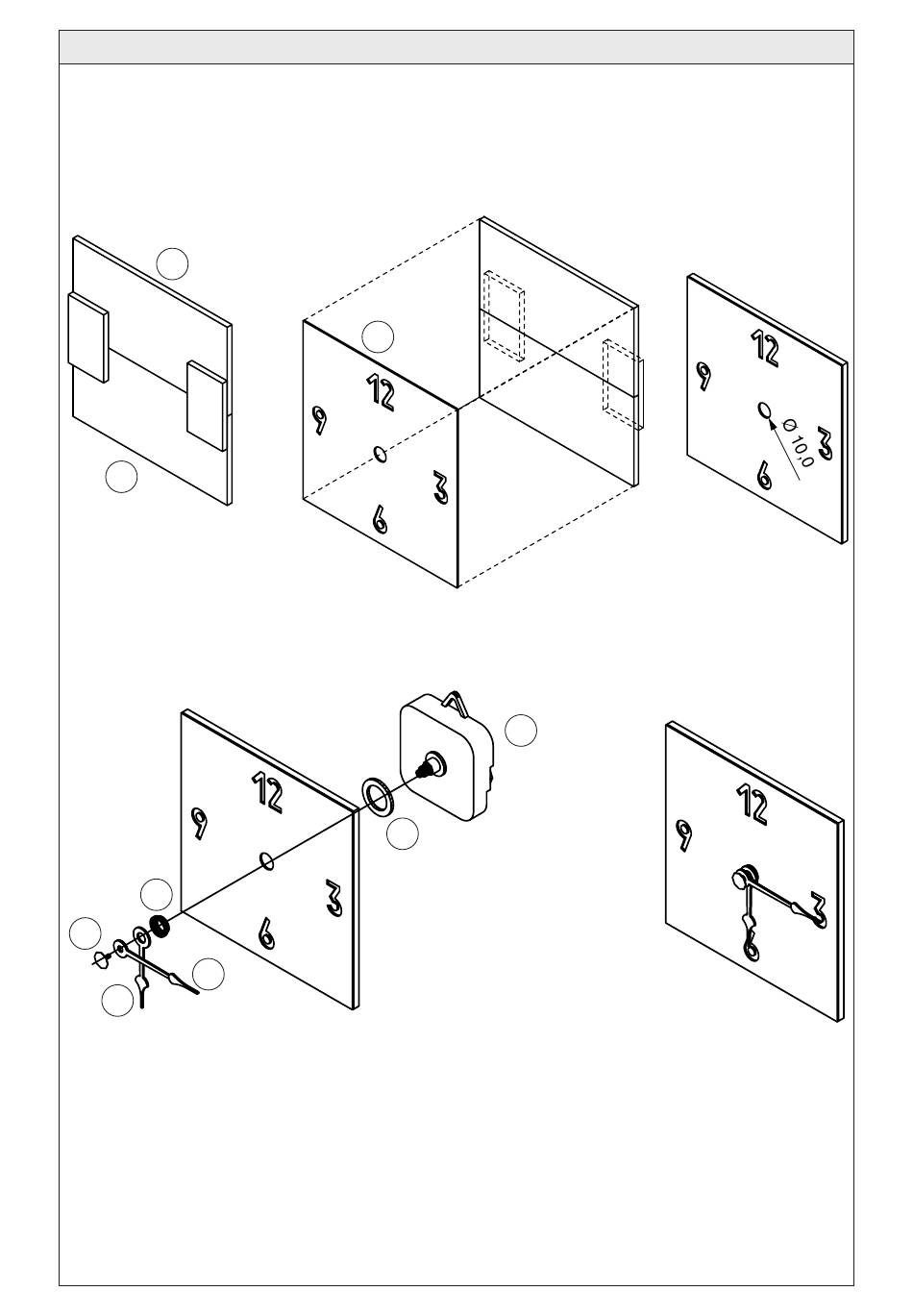

6.5.1 Sperrholzzuschnitte aus Arbeitsschritt (6.1.2) als Ziffernblattträger (1b) auf einem ebenen Untergrund an den
geraden Seiten (Sägeschnitt vom Werk) zusammenleimen.
Hinweis:
Zur Verstärkung Sperrholz- oder Leistenreste links und rechts über den Stoß
leimen!
6.5.2 Ziffernblatt (6) ausgemittelt auf den Ziffernblattträger kleben. Überstände abschneiden.
1b
1b
6.5.3 Nach dem Trocknen Ziffernblatt mittig ø 10 mm durchbohren.
6.5.4 Abstandsring (12) nach Zeichnung auf das Quarzwerk (7) schieben. Anschließend wird das Ziffernblatt aufge-
schoben und mit der Zentralmutter (11) zentriert befestigt.
11
10
8
9
6.5.5 Zeiger wie folgt auf die unterschiedlichen Wellen des Quarzwerkes stecken:
- Stundenzeiger (9)
- Minutenzeiger (8)
- Abdeckkappe (10)
6.5.6 Funktionsprüfung:
Mit der Rändelscheibe die Uhrzeit einstellen und eine Mignonbatterie (nicht im Lieferumfang enthalten!) in
das Batteriefach einlegen.
Hinweis:
Stehen die Zeiger nicht exakt zur Stunde oder Minute, werden sie einfach auf der Welle
bis zum gewünschten Punkt verdreht.
D120047#1
6
7
12
9
