6.4 Herstellung und Montage Ziffernblattrahmen

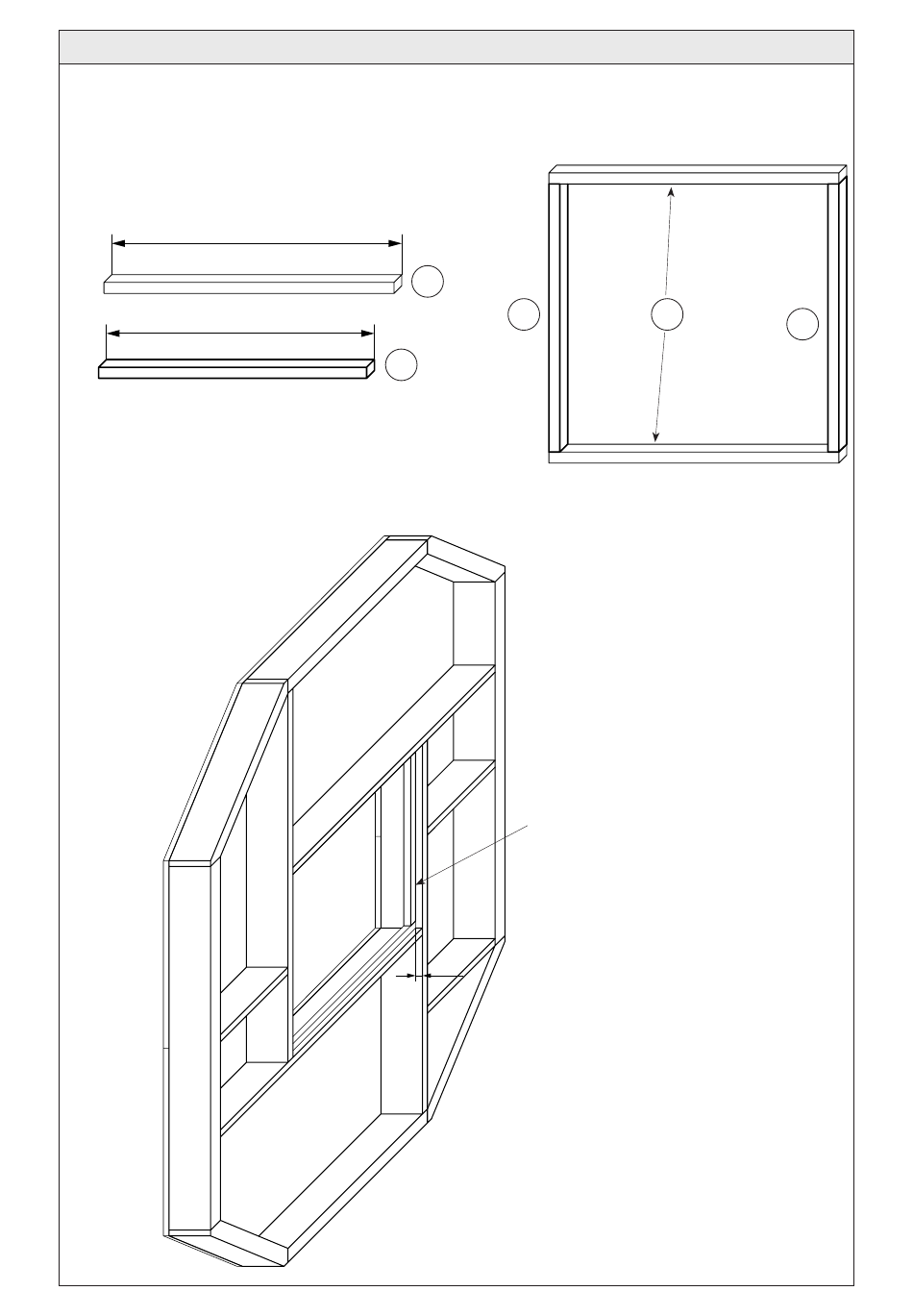

6.4.1 Von den Leisten (5) 5 x 5 x 150 mm zwei Zuschnitte mit einer Länge von 132 mm (5a) und zwei Zuschnitte mit
122 mm (5b) absägen. Sägeschnitte verschleifen.
Hinweis:
Vor dem Ablängen Maße am Werkstück noch einmal überprüfen!
132,0
2x
122,0
2x
6.4.2 Ziffernblattrahmen (5a/5b) nach Zeichnung von vorne ca. 5 mm eingerückt in die Ziffernblattaussparung lei-
men.
8
5a
5b
5b
Rahmen ca. 5mm einrücken!
5,0
5a
5b
D120047#1
