STÜCKLISTE
Sperrholzplatte
Holzleiste
Quarzwerk Rechtsläu-
Sekundenzeiger rot
Stundenzeiger
Minutenzeiger
D110383#1

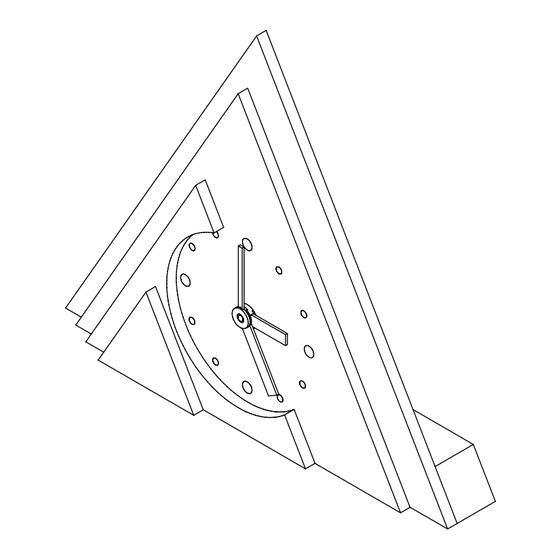

W o o d - D e s i g n - C l o c k
Stückzahl Maße (mm)
1
300 x 180 x 5
1
200x20x20
1
12,5 mm
1
1
25 mm
1
35 mm
110.383
Teile-Nr.
Bezeichnung
Holzteile
1
Ständer
2
Uhrwerk
3
4
5
6
Hinweis
Bei den OPITEC Werkpackungen
handelt es sich nach Fertigstellung
nicht um Artikel mit Spielzeugcha-
rakter allgemein handelsüblicher
Art, sondern um Lehr- und Lernmit-
tel als Unterstützung der pädagogi-
schen Arbeit.
Benötigtes Werkzeug:
Laubsäge bzw. Dekupiersäge
Holzfeile bzw. Schleifpapier
Bohrer ø3/ ø5/ ø10 mm
Bleistift
Lineal
1
Werbung
Verwandte Anleitungen für Opitec 110.383
Inhaltszusammenfassung für Opitec 110.383
- Seite 1 110.383 W o o d - D e s i g n - C l o c k Hinweis Bei den OPITEC Werkpackungen handelt es sich nach Fertigstellung nicht um Artikel mit Spielzeugcha- rakter allgemein handelsüblicher Art, sondern um Lehr- und Lernmit- tel als Unterstützung der pädagogi-...
- Seite 2 BAUANLEITUNG 1. Die Schablone (Seite3/5) ausschneiden und an der Klebefläche zusammenkle- Teil C ben. Die vier Holzteile auf die Sperrholzplatte übertragen. Teil B Teil A Teil D 2. Die einzelnen Teile mit Hilfe einer Laub- oder Dekupiersäge aus der Sperrholz- platte aussägen.
- Seite 3 BAUANLEITUNG Schablone Holzteile hier abschneiden Maßstab 1:1 Klebefläche Teil C Teil A Teil B Teil D D110383#1...
- Seite 4 D110383#1...
- Seite 5 BAUANLEITUNG Teil C hier abschneiden Bohrschablone (Bemaßung): Teil A Teil B Ø 65 Ø 10 Ø 10 Ø 3 Ø 5 Teil C Teil D D110383#1...
- Seite 6 D110383#1...
- Seite 7 Bemaßung Aufbau D110383#1...
