Stückliste
Holzleiste
Holzleiste
Holzstab
Quarzwerk „Sweep"
Zeigersatz 3-teilig
1
125.634

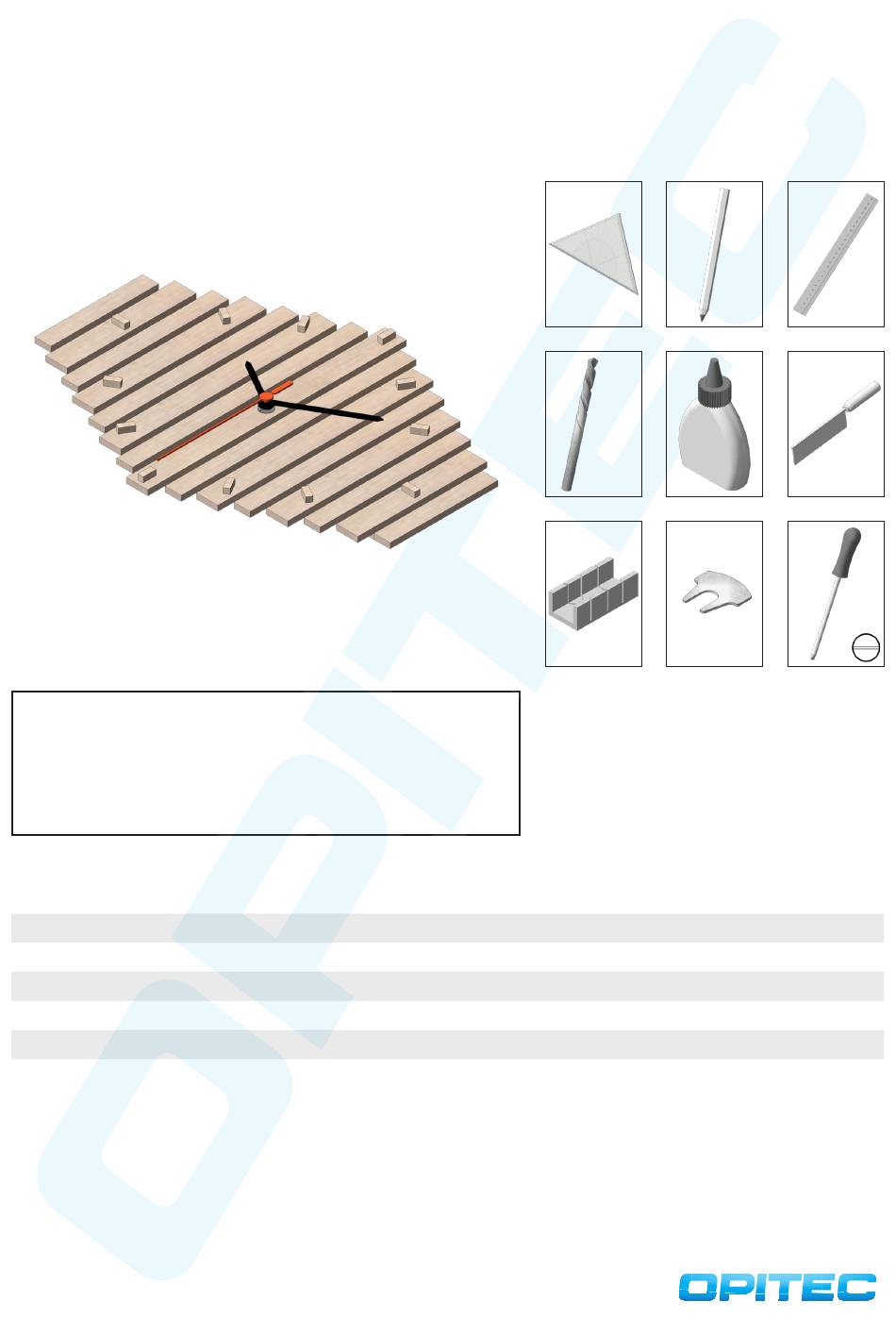

Leistenuhr
HINWEIS:
Stückzahl
5
3
1
1
1
Benötigtes Werkzeug:
Geodreieck
Ø10
Bohrer
Sägelade
Zusätzlich benötigt:
Batterie AA (z.B. 214.456)
Maße (mm)
500x15x5
500x20x5
500x5x5
56x56
Bleistift
Lineal
Holzleim
Feinsäge
Schlitzschrauben-
Zentralmutterschlüs-
dreher
sel (123.218)
Bezeichnung
Uhrwerk
Zeiger
Teile-Nr.
1
2
3
4
5
