Bei den OPITEC Werkpackungen handelt es sich nach Fertigstellung nicht um Artikel mit
Spielzeugcharakter allgemein handelsüblicher Art, sondern um Lehr- und Lernmittel als
Unterstützung der pädagogischen Arbeit. Dieser Bausatz darf von Kindern und Jugendli-
chen nur unter Anleitung und Aufsicht von sachkundigen Erwachsenen gebaut und be-
trieben werden. Für Kinder unter 36 Monaten nicht geeignet. Erstickungsgefahr!
Stückliste
Aluminiumblech
Sperrholz
Acrylglas
Quarzwerk mit Zubehör
Minutenzeiger
Stundenzeiger
Sekundenzeiger
Zylinderkopfschraube
Hutmutter
Messinghülse
1

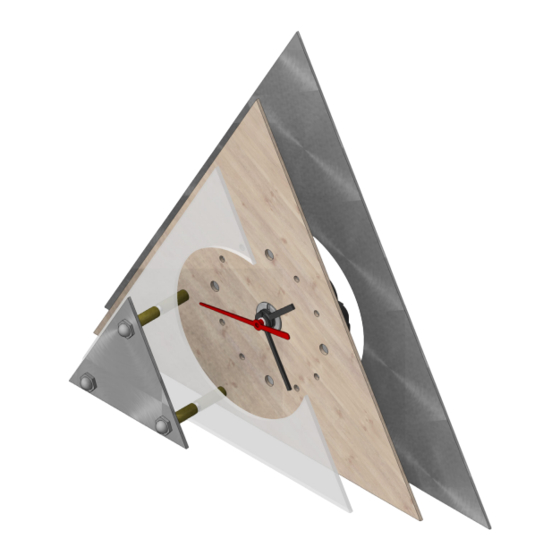

Modern-Design-Clock
Hinweis
Stückzahl
107.414
Maße (mm)
1
250x200x1
1
210x210x1,5
1
210x150x2,0
1
55x55x15
1
35
1
25
1
70
3
M4x60
3
M4
9
ø5x0,5x15
Benötigtes Werkzeug:
Laubsäge mit
Werkstattfeile
Metallsägeblatt
ø3
ø4
ø5
ø10
Bleistift
Bohrer
Schere
Klebeband
Schlitzschrau-
bendreher
Bezeichnung
Gehäuse
Gehäuse
Gehäuse
Quarzwerk
Minutenzeiger
Stundenzeiger
Sekundenzeiger
Verbindung
Befestigung
Abstandshalter
PUK-Säge
Lineal
Alleskleber
Schrauben-
schlüssel
Teile-Nr.
1
2
3
4
5
6
7
8
9
10
Werbung
Verwandte Anleitungen für Opitec 107.414
Inhaltszusammenfassung für Opitec 107.414
- Seite 1 Klebeband Alleskleber Hinweis Bei den OPITEC Werkpackungen handelt es sich nach Fertigstellung nicht um Artikel mit Spielzeugcharakter allgemein handelsüblicher Art, sondern um Lehr- und Lernmittel als Unterstützung der pädagogischen Arbeit. Dieser Bausatz darf von Kindern und Jugendli- chen nur unter Anleitung und Aufsicht von sachkundigen Erwachsenen gebaut und be-...
- Seite 2 Bauanleitung 107.414 Modern Design Clock Die Schablone für die Aluminiumteile (Seite..) ausschneiden und an der Klebefläche zusammenkleben. Anschließend mit Klebeband auf dem Alumi- niumblech (1) befestigen. ø4 ø10 Alle Bohrungen mit jeweiligem Bohrer durch bohren. Alle Einzelteile aussägen und Sägeschnitte entgraten.
- Seite 3 Bauanleitung 107.414 Modern Design Clock ø3 ø4 ø5 ø10 Alle Bohrungen mit jeweiligem Bohrer durch bohren. Anschließend aussägen und Sägeschnitte säubern. Die Schablone fürdas Acrylglasteil (Seite..) ausschneiden. Anschließend mit Klebeband auf dem Aluminiumblech (3) befestigen. ø4 Alle Bohrungen mit jeweiligem Bohrer durch bohren.
- Seite 4 Bauanleitung 107.414 Modern Design Clock Das Aluminiumteil (1c) sowie das Quarzwerk (4) an der Rückseite des Teils (2) andbringen. Hierfür die Achse des Quarzwerkes (4) durch die Mittelboh- rung (ø10) im Teil (1c) sowie im Teil (2) stecken und von der Vorderseite mit beiliegender Mutter befestigen.
- Seite 5 Bauanleitung 107.414 Modern Design Clock Jeweils eine Messinghülse (10) auf die Schrauben (8) aufstecken. Anschließend Ebene (2) inkl. Quarzwerk aufstecken. Jeweils eine Messinghülse (10) auf die Schrauben (8) aufstecken. Das Acrylglasteil (3) auf die Schrauben aufstecken. Jeweils eine Messinghülse (10) auf die Schrauben (8) aufstecken.
- Seite 6 Bauanleitung 107.414 Modern Design Clock Die 3 Hutmuttern (9) wie oben gezeigt aufschrauben. Fertig!
- Seite 7 Bauanleitung 107.414 Modern Design Clock Schablone Aluminiumblech M 1:1...
- Seite 8 Bauanleitung 107.414 Modern Design Clock...
- Seite 9 Bauanleitung 107.414 Modern Design Clock Schablone Aluminiumblech M 1:1...
- Seite 11 Bauanleitung 107.414 Modern Design Clock Schablone Sperrholz M 1:1...
- Seite 12 Bauanleitung 107.414 Modern Design Clock...
- Seite 13 Bauanleitung 107.414 Modern Design Clock Schablone Sperrholz M 1:1...
- Seite 14 Bauanleitung 107.414 Modern Design Clock...
- Seite 15 Bauanleitung 107.414 Modern Design Clock Schablone Acrylglas M 1:1...
