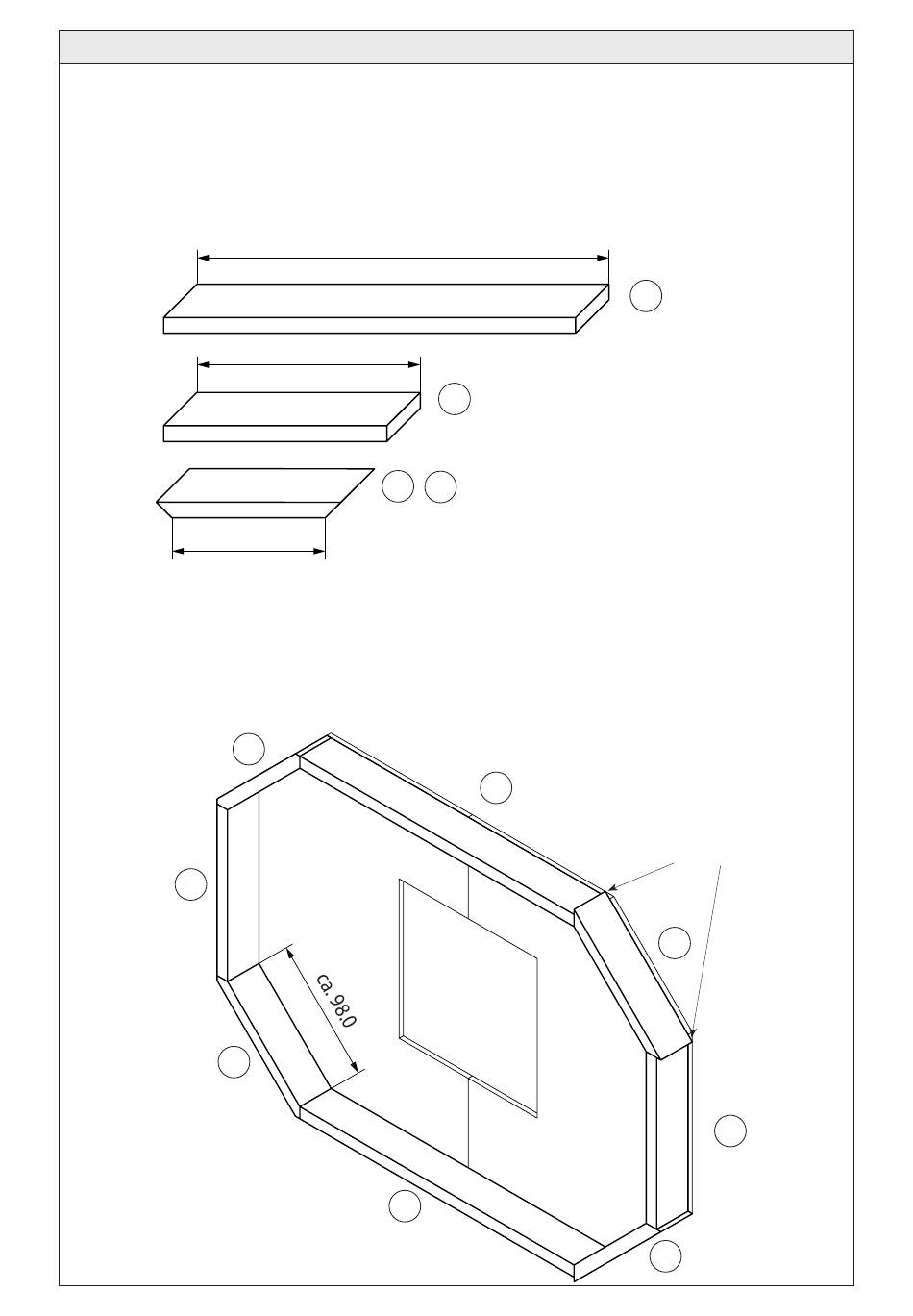

6.2 Herstellung und Montage Rahmen
6.2.1 Von je einer Leiste (2) 10 x 30 x 425 mm einen Zuschnitt von 262 mm Länge (2a) absägen. Sägeschnitte ver-
schleifen.
Hinweis:
Reststücke werden später benötigt!
6.2.2 Von je einer Leiste (3) 10 x 30 x 300 mm einen Zuschnitt von 142 mm Länge absägen. Sägeschnitte verschlei-
fen.
Hinweis:
Reststücke werden später benötigt!
2x
2x
4x
ca. 98.0
97,6
6.2.3 Rahmenleisten (2a/3a) nach Zeichnung auf die Rückwand leimen.
6.2.4 Aus den Reststücken (2/3) vier Zuschnitte mit einer 45°-Gehrung an den Enden und einem Innenmaß von ca.
98 mm ablängen. Sägeschnitte verschleifen.
Hinweis:
Maß erst am Werkstück überprüfen!
6.2.5 Rahmenleisten (2b/3b) nach Zeichnung auf die Rückwand leimen. Überstände abfeilen.
3a
3b
6
262,0
142,0
2b
2b
2a
3a
3b
2a
2a
Überstände abfeilen!
2b
3a
3b
D120047#1
