Bei den OPITEC Werkpackungen handelt es sich nach Fertigstellung nicht um Artikel mit
Spielzeugcharakter allgemein handelsüblicher Art, sondern um Lehr- und Lernmittel als
Unterstützung der pädagogischen Arbeit. Dieser Bausatz darf von Kindern und Jugendli-
chen nur unter Anleitung und Aufsicht von sachkundigen Erwachsenen gebaut und be-
trieben werden. Für Kinder unter 36 Monaten nicht geeignet. Erstickungsgefahr!

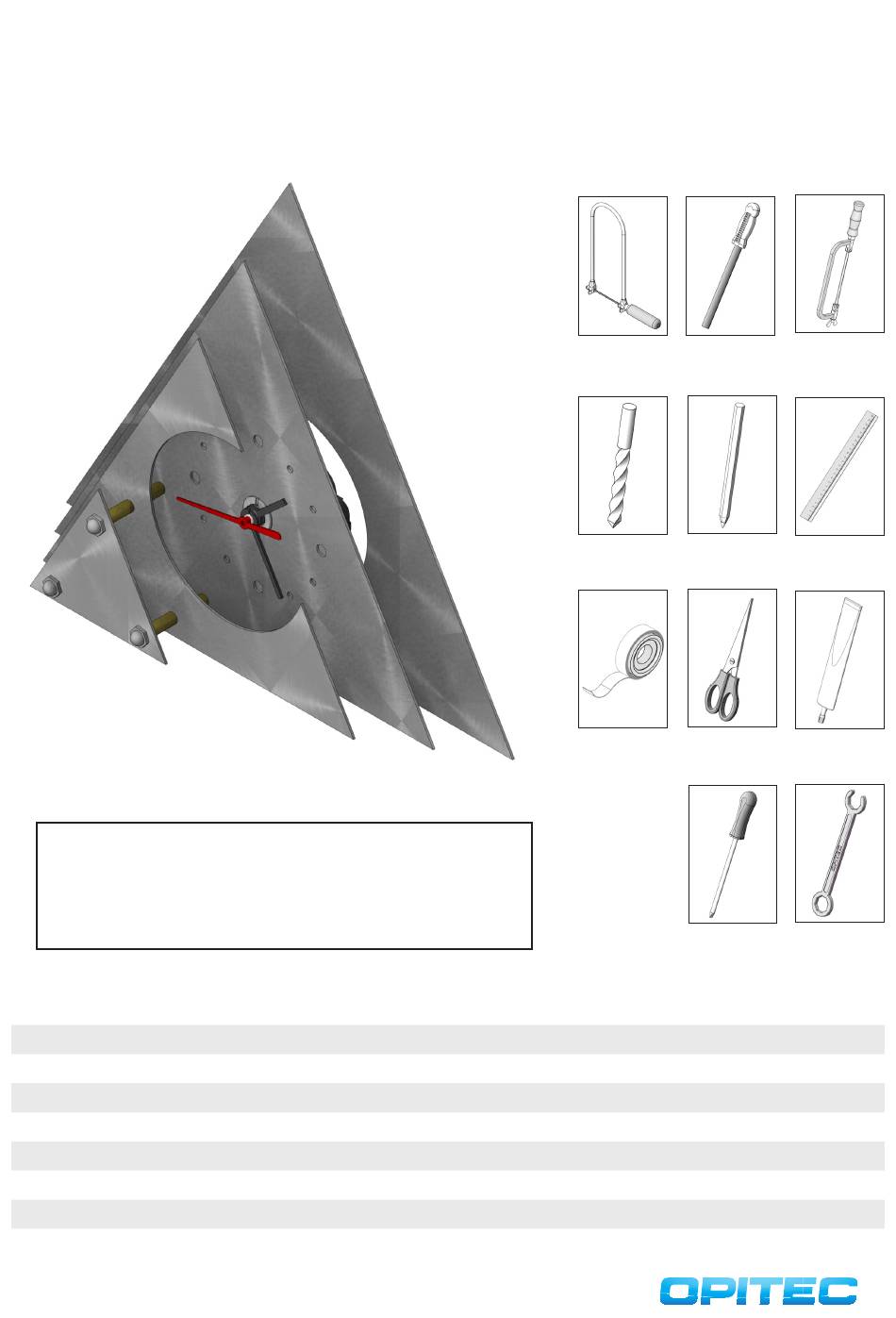

Stückliste
Aluminiumblech
Quarzwerk mit Befestigungsmutter
Stundenzeiger
Minutenzeiger
Sekundenzeiger
Zylinderkopfschraube
Hutmutter
Messinghülse
1
121.001
Designer Uhr
Hinweis
Stückzahl
1
1
1
1
1
3
3
9
Benötigtes Werkzeug:
Laubsäge mit
Metallsägeblatt
Bohrer
Klebeband
Maße (mm)
400x200x1
55x55x15
25
Stundenzeiger
35
Minutenzeiger
70
Sekundenzeiger
ø4x60
M4
ø5x15
Abstandshalter
PUK-Säge
Werkstattfeile
ø3
ø4
ø5
ø10
Bleistift
Lineal
Schere
Alleskleber
Schrauben-
Schlitzschrau-
schlüssel
bendreher
Bezeichnung
Gehäuse
Quarzwerk
Befestigung
Befestigung
Teile-Nr.
1
2
3
4
5
6
7
8
Werbung
Verwandte Anleitungen für Opitec 121.001
Inhaltszusammenfassung für Opitec 121.001
- Seite 1 Klebeband Alleskleber Hinweis Bei den OPITEC Werkpackungen handelt es sich nach Fertigstellung nicht um Artikel mit Spielzeugcharakter allgemein handelsüblicher Art, sondern um Lehr- und Lernmittel als Unterstützung der pädagogischen Arbeit. Dieser Bausatz darf von Kindern und Jugendli- chen nur unter Anleitung und Aufsicht von sachkundigen Erwachsenen gebaut und be- trieben werden.
- Seite 2 Bauanleitung 121.001 Designer-Uhr Teil 2 Teil 4 Teil 1 Teil 3 Teil 2a Die Schablone (Seite4/6) ausschneiden und an der Klebefläche zusammenkleben. Anschließend mit Klebeband auf dem Aluminiumblech (1) befesti- gen. ø3 ø4 ø5 ø10 Teil 3 Teil 2a Teil 4...
- Seite 3 Bauanleitung 121.001 Designer-Uhr Achse 1 Achse 2 Den Stundenzeiger auf die Quarzwerkachse (1) aufstecken. Den Minutenzeiger auf die Quarzwerkachse (2) aufstecken. Achse 3 Den Sekundenzeiger auf die Quarzwerkachse (3) aufstecken. Von der Vorderseite des Teils (1) jeweils eine Messinghülse (8) auf die Schrauben (6) aufstecken.
- Seite 4 Bauanleitung 121.001 Designer-Uhr Teil 3 Teil 3 wie abgebildet von der Vorderseite auf die 3 Zylinderkopfschrau- Die restlichen 3 Messinghülsen (8) auf die 3 Schrauben (6) aufstecken. ben (6) aufstecken. Teil 4 Teil (4) auf die 3 Schrauben (6) aufstecken.
- Seite 5 Bauanleitung 121.001 Designer-Uhr Schablone Alublech Teil A M 1:1...
- Seite 6 Bauanleitung 121.001 Designer-Uhr...
- Seite 7 Bauanleitung 121.001 Designer-Uhr Schablone Alublech Teil B M 1:1...
- Seite 8 Bauanleitung 121.001 Designer-Uhr...
- Seite 9 Bauanleitung 121.001 Designer-Uhr Schablone Alublech Teil C M 1:1...
- Seite 11 Bauanleitung 121.001 Designer-Uhr Einzelteile A+B mit Bemaßung...
- Seite 12 Bauanleitung 121.001 Designer-Uhr Einzelteile C+D mit Bemaßung...
