6.3. Herstellung und Montage Fächer

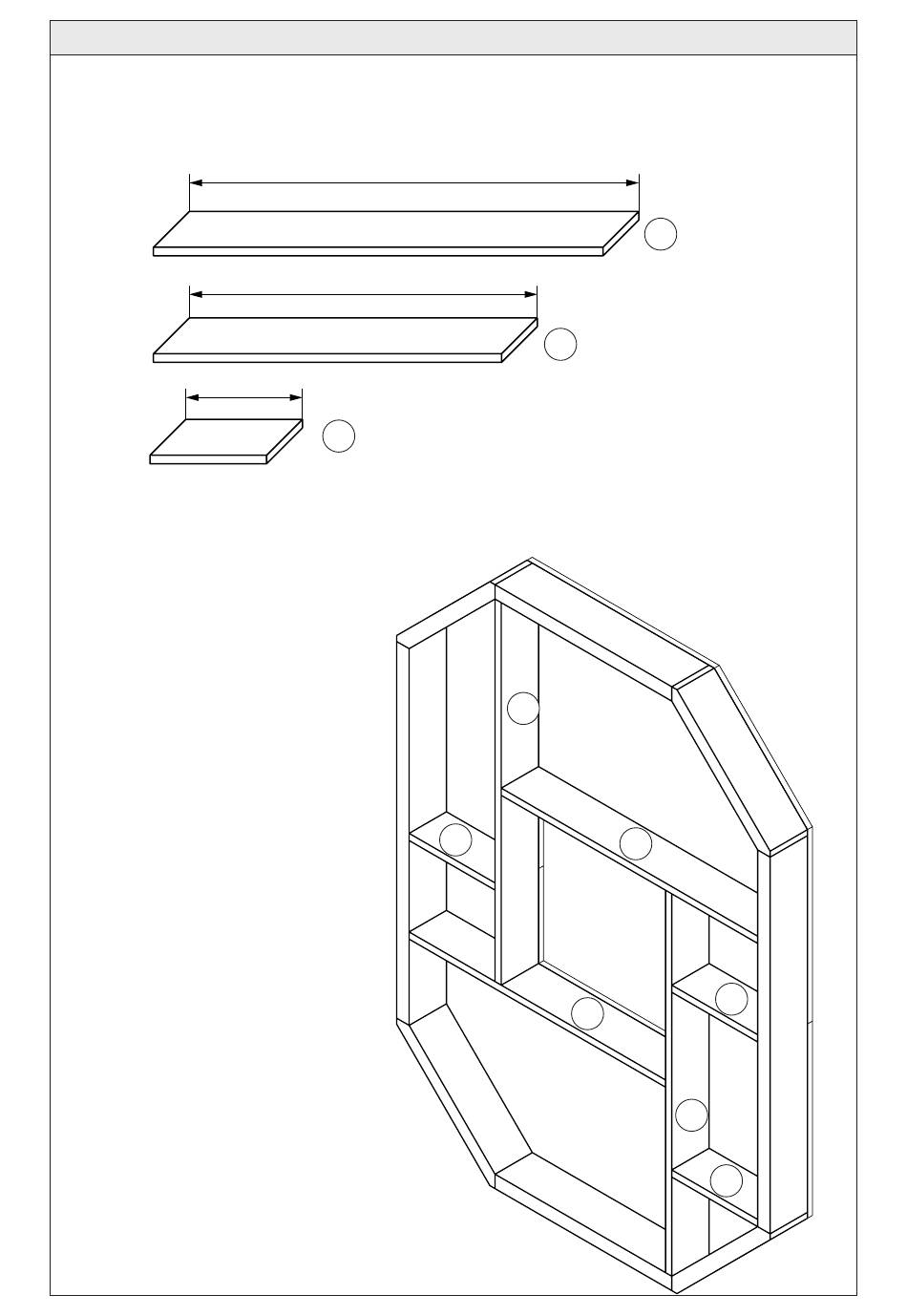

6.3.1 Von den 5 Leisten (4) 5 x 30 x 300 mm zwei Zuschnitte mit einer Länge von 266 mm (4a), zwei Zuschnitte mit
einer Länge von 206 mm (4b) und drei Zuschnitte mit einer Länge von 69 mm (4c) absägen. Sägeschnitte
verschleifen.
Hinweis:
Vor dem Ablängen Maße am Werkstück noch einmal überprüfen!
2x
2x
3x
6.3.2 Fächerleisten (4a/4b) nach Zeichnung um die Ziffernblattaussparung herum aufleimen. Zwei kurze Zuschnitte
(4c) auf die Stoßleimung der Rückwand leimen. Den letzten Zuschnitt (4c) als Fachabtrennung einleimen.
Selbstverständlich können noch weitere Fachabtrennungen mit den restlichen Leisten (4) vorgenommen
werden.
D120047#1
266,0
206,0
69,0
4c
4b
4a
4c
4b
4a
4b
4c
4a
4c
7
