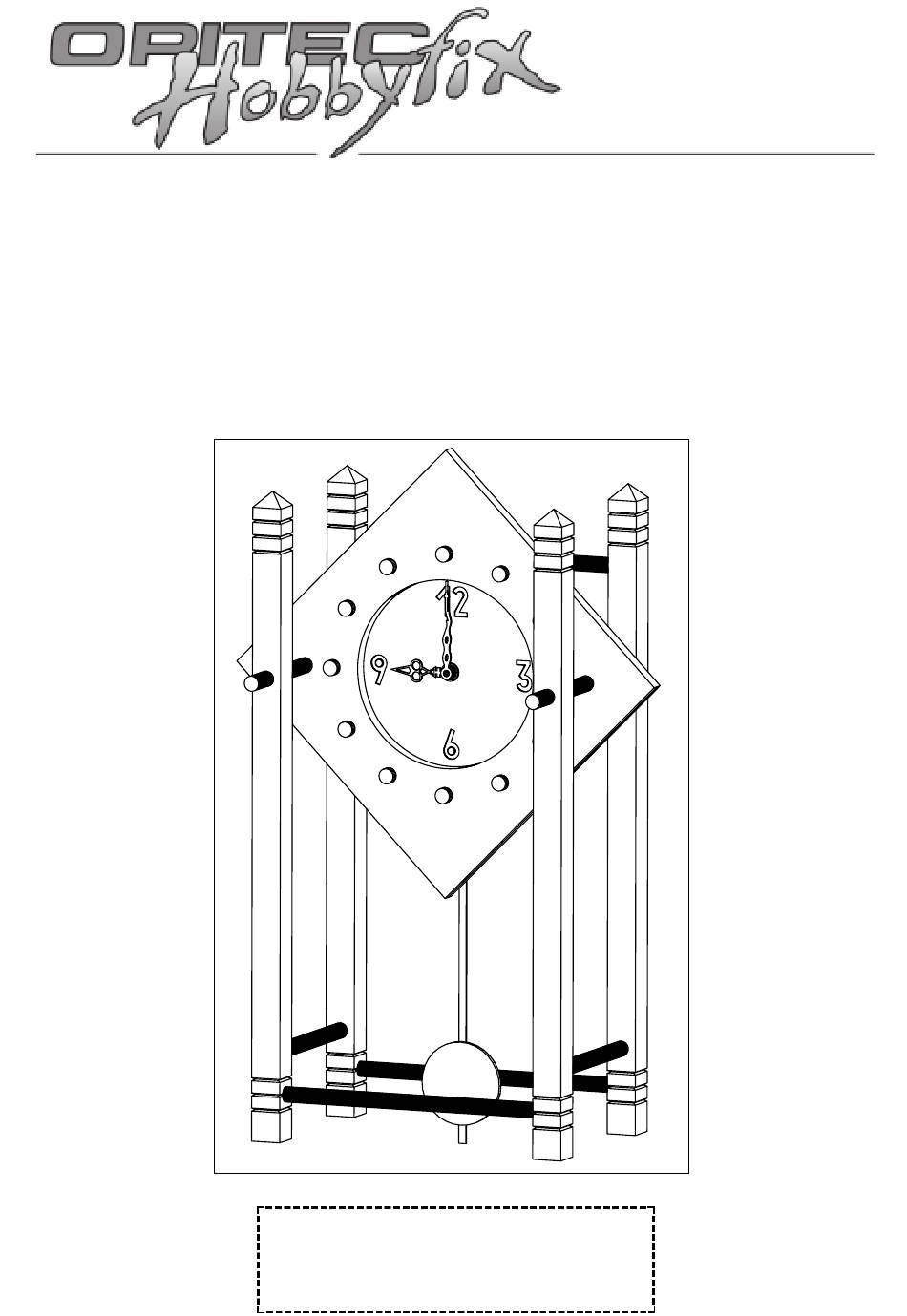

1 0 1 . 5 1 1

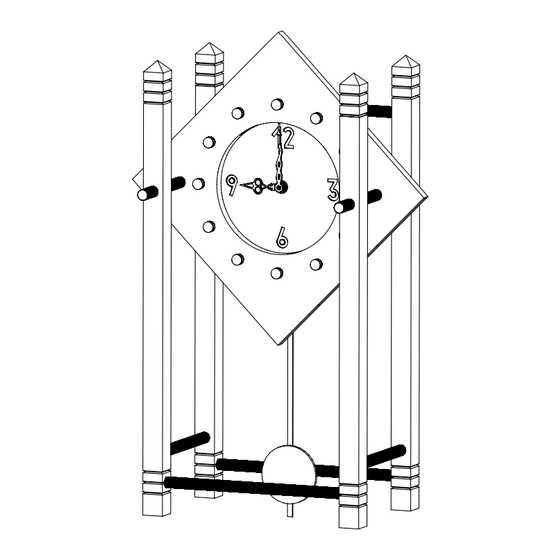

S t a n d - P e n d e l u h r
Hinweis
Bei den OPITEC Werkpackungen handelt es sich nach
Fertigstellung nicht um Artikel mit Spielzeugcharakter
allgemein handelsüblicher Art, sondern um Lehr- und
Lernmittel als Unterstützung der pädagogischen Arbeit.
D101511#1
1
Werbung
Verwandte Anleitungen für Opitec hobbyfix 101.511
Inhaltszusammenfassung für Opitec hobbyfix 101.511
- Seite 1 1 0 1 . 5 1 1 S t a n d - P e n d e l u h r Hinweis Bei den OPITEC Werkpackungen handelt es sich nach Fertigstellung nicht um Artikel mit Spielzeugcharakter allgemein handelsüblicher Art, sondern um Lehr- und Lernmittel als Unterstützung der pädagogischen Arbeit.
- Seite 2 1. Sachinformation: Art: Pendeluhr als Werkpackung Verwendung: Im Werkunterricht ab der 5. Jahrgangsstufe 2. Materialkunde: Werkstoff: Sperrholz, 3-lagig; Faserrichtung gegeneinander versetzt! Kiefernholz (Nadelholz), Weichholz; sollte zum Verarbeiten entsprechend getrocknet sein; Bearbeitung: Holz wird mit der Laub- oder Feinsäge gesägt, gefeilt und geschliffen; Anreißen der Umrisse nach Schablone oder eigenen Vorlagen;...
- Seite 3 4. Stückliste: Baugruppe Material Menge Größe in mm Abbildung Pendel- Uhrwerk Kunststoff 20 x 50 x 75 Abstandsring Kunststoff Zentralmutter Metall Pendel Messing Ziffernblatt Karton, weiß 130 x 130 Minutenzeiger Aluminium Stundenzeiger Aluminium Rahmen Sperrholz 10 x 210 x 300 Ziffernblatt- träger Sperrholz...
-
Seite 4: Explosionszeichnung
5. Explosionszeichnung: D101511#1... - Seite 5 6. Plan-Übersicht 6.1 Herstellung Ziffernblattträger mit Ziffernblatt und Montage des Quarzwerks mit Zeiger 6.2 Herstellung Rahmen für Ziffernblatt 6.3 Herstellung und Montage des Gestells 6.4 Endmontage 6.1 Herstellung Ziffernblattträger mit Ziffernblatt und Montage des Quarzwerks mit Zeiger Allgemein: Die vorgegebene Gestaltung ist nur ein Vorschlag. Die Pendeluhr kann unter Berücksichtigung der Materialpackung selbstverständlich nach eigener Vor- stellung gestaltet werden.
- Seite 6 6.1.3 Uhrwerk (1) von hinten in die Mittelbohrung einführen und von vorne mit der Überwurfmutter (3) befe- stigen. Anschließend den Stunden- (7) und Minutenzeiger (6) auf die entsprechende Welle stecken. 6.2 Herstellung und Montage Rahmen 6.2.1 Maße auf das Sperrholz (8) 10 x 210 x 300 mm übertragen. Lochaussparung ø 125 mm aussägen. Löcher ø...
- Seite 7 6.2.2 Sägeschnitt der Lochaussparung versäubern. ø 10 mm durchbohrt Sacklochbohrung ca. 5 mm tief ø 10 mm durchbohrt 6.3. Herstellung und Montage Gestell 6.3.1 Alle vier Leisten (10) 20 x 20 x 500 mm auf 430 mm kürzen. Anschließend werden alle Leisten an der abgelängten Seite (Sägeschnitt) an allen Kanten 45°...
- Seite 8 6.3.4 Nun müssen die Standfüße noch gebohrt werden. Dabei muß beachtet werden, dass es linke und rechte und vordere und hintere Standfüße gibt. Bohren der linken Standfüße: Alle Bohrungen haben ø 10 mm und sind 10 mm tiefe Sacklochbohrungen. Nur im Vorderstandfuß wird die obere Bohrung durchgebohrt. Hinweis: Bohrungen und Leisten nicht verwechseln! linker, vorderer Standfuß...
- Seite 9 6.3.5 Bohren der rechten Standfüße: Alle Bohrungen haben ø 10 mm und sind 10 mm tiefe Sacklochbohrungen. Nur im Vorderstandfuß wird die obere Bohrung durchgebohrt. Hinweis: Bohrungen und Leisten nicht verwechseln! rechter, hinterer Standfuß rechter, vorderer Standfuß Vorderansicht Seitenansicht Vorderansicht Seitenansicht D101511#1...
- Seite 10 6.3.6 Aus einem Leistenabschnitt ca. 20 x 20 x 70 mm (Reststück aus Arbeitsschritt 6.3.1) einen Aufhänger nach Zeichnung herstellen. Hinweis: Der Aufhänger ist nicht notwendig, wenn die Uhr ausschließlich als Standuhr be- nutzt wird. Soll die Uhr als Stand- und Wanduhr verwendet werden können, muß der Aufhänger hergestellt werden.
- Seite 11 6.4 Endmontage 6.4.1 Soll die Uhr farbig gestaltet werden, empfehlen wir den Anstrich vor der Endmontage durchzuführen. 6.4.2 Hintere Standfüße nach Zeichnung (Bohrungen nach oben) auf eine ebene Fläche legen. In die freien Boh- rungen die Rundstäbe (11c+12) einleimen. Auf die Rundstäbe (11c) den Ziffernblattrahmen (Ziffernblatt zeigt nach oben) schieben. Nun die vorderen Standfüße auf die Rundstäbe (11c+12) schieben und festleimen.
