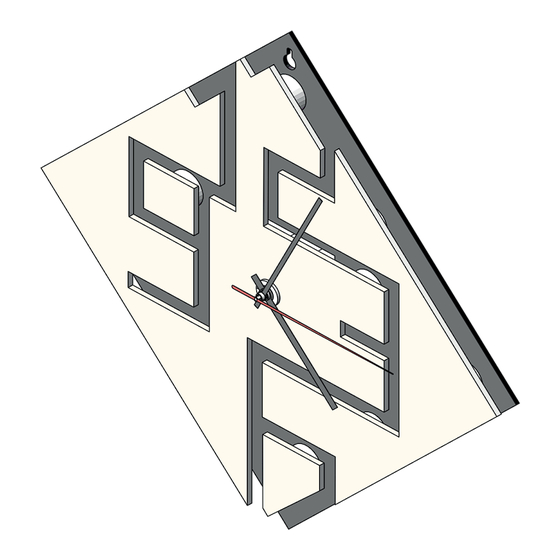

Wanduhr „Labyrinth"
Stückliste
Pappelsperrholz
Polysterol
Quarzwerk rechtsläufer
Zeigerpaar Metall
Sekundenzeiger
Holzrad
Linsen-Kreuzschlitz Schraube
Batterie 1,5 V Mignon ist NICHT im Bausatz
enthalten
Bei den OPITEC Werkpackungen handelt es sich nach Fertigstellung nicht
um Artikel mit Spielzeugcharakter allgemein handelsüblicher Art, son-
dern um Lehr- und Lernmittel als Unterstützung der pädagogischen Ar-
beit. Dieser Bausatz darf von Kindern und Jugendlichen nur unter Anlei-
tung und Aufsicht von sachkundigen Erwachsenen gebaut und betrie-
ben werden. Für Kinder unter 36 Monaten nicht geeignet. Erstickungsge-
Stückzahl
1
1
1
1
1
10
10
Hinweis
fahr!
116.356

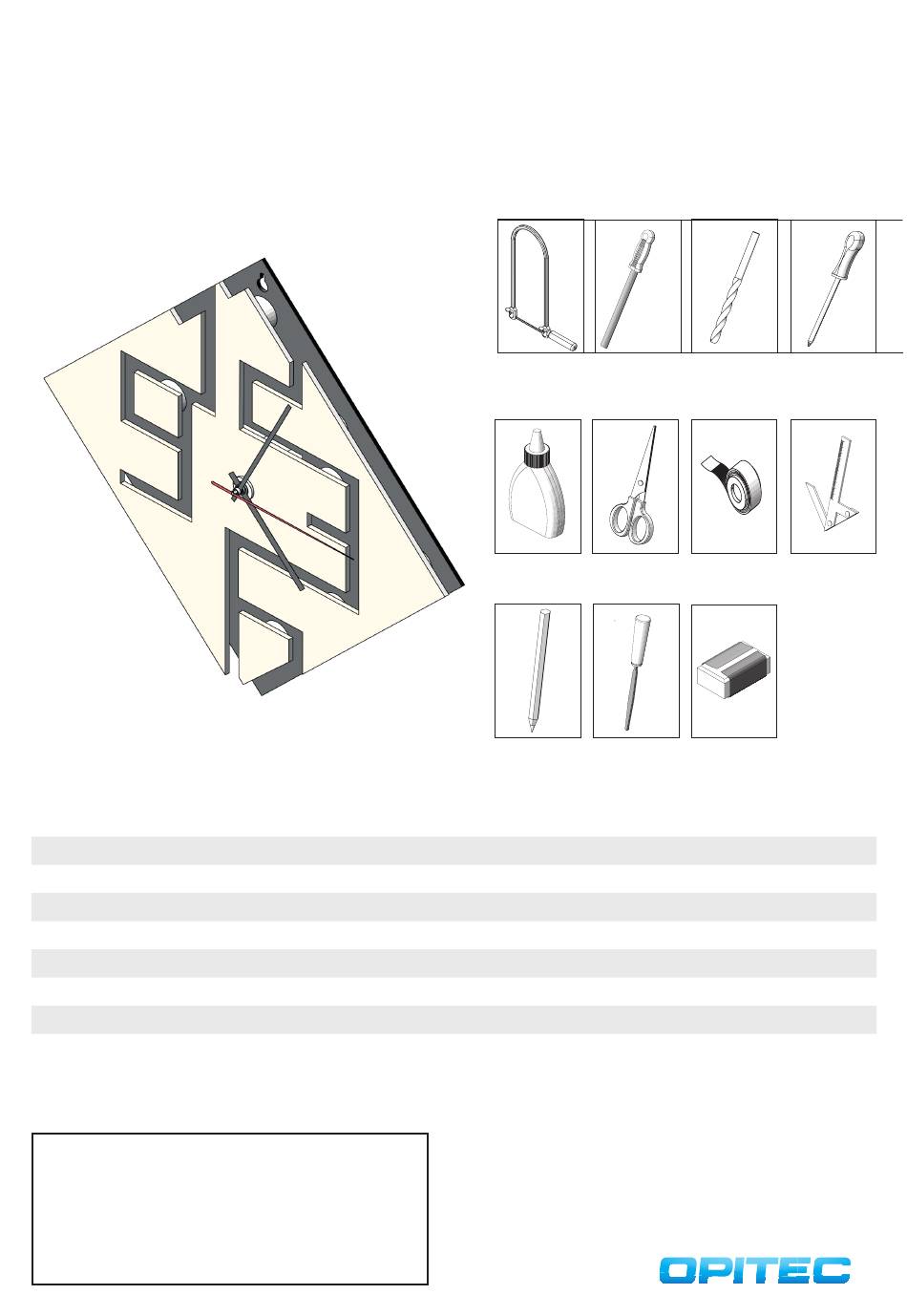

Benötigtes Werkzeug:
Laub- oder
Dekupiersäge
Holzleim /
Kleber
Bleistift
Maße (mm)
210x210x3
210x210x2
80/60
ø20
Werkstattfeile
Bohrer: ø 2; 3;
3,5; 8; 10mm
Schere
Klebefilm
Schlüsselfeile
Schleifpapier
Bezeichnung
Deckplatte
Grundplatte
Uhrwerk
Uhrzeiger
Sekundenzeiger
Abstandshalter
Verschraubung
Kreuzschlitz-
Schrauben-
dreher
Zentrierwinkel
Teile-Nr.
1
2
3
4
5
6
7
Werbung
Verwandte Anleitungen für Opitec Labyrinth
Inhaltszusammenfassung für Opitec Labyrinth
- Seite 1 Batterie 1,5 V Mignon ist NICHT im Bausatz enthalten Hinweis Bei den OPITEC Werkpackungen handelt es sich nach Fertigstellung nicht um Artikel mit Spielzeugcharakter allgemein handelsüblicher Art, son- dern um Lehr- und Lernmittel als Unterstützung der pädagogischen Ar- beit. Dieser Bausatz darf von Kindern und Jugendlichen nur unter Anlei- tung und Aufsicht von sachkundigen Erwachsenen gebaut und betrie- ben werden.
- Seite 2 Bauanleitung 116.356 Wanduhr „Labyrinth“: Ø 3,5 Ø 7 Ø 3 Ø 3 Schablone für die Sperrholzplatte (Seite 5+9) ausschneiden und Schablone für die Polysterolplatte (Seite 7+9) ausschneiden und zusammenkleben. zusammenkleben. ø10 Schablone mit Klebeband auf der Sperrholzplatte (1) fixieren, ø 10mm Sägeschnitte mit der Feile säubern.
- Seite 3 Bauanleitung 116356 Wanduhr „Labyrinth“: ø2 Ø 20 Ø 2 Auf den Holzrädern (6) die Mitte anzeichnen und vorbohren. Holzräder wie abgebildet anschrauben. Teil A wie abgebildet bündig zur Aussenkante aufleimen. Teil B wie abgebildet bündig zur Aussenkante aufleimen. Teil C und Teil D wie abgebildet aufleimen.
- Seite 4 Bauanleitung 116.356 Wanduhr „Labyrinth“: Uhrwerk in die Aussparung einsetzen. Uhrwerk auf der Vorderseite mit der Mutter fixieren. Stundenzeiger wie abgebildet aufstecken. Minutenzeiger aufstecken. Sekundenzeiger aufstecken Batterie 1,5V Mignon im Uhrwerk einsetzen. Fertig!
- Seite 5 Bauanleitung 116.356 Wanduhr „Labyrinth“: Schablone Sperrholzplatte Teil 1 M 1:1...
- Seite 7 Bauanleitung 116356: Schablone Polysterol Teil 1 M 1:1...
- Seite 9 Bauanleitung 116356: Schablone Polysterol Teil 2 Schablone Sperrholzplatte Teil 2 M 1:1 M 1:1...
