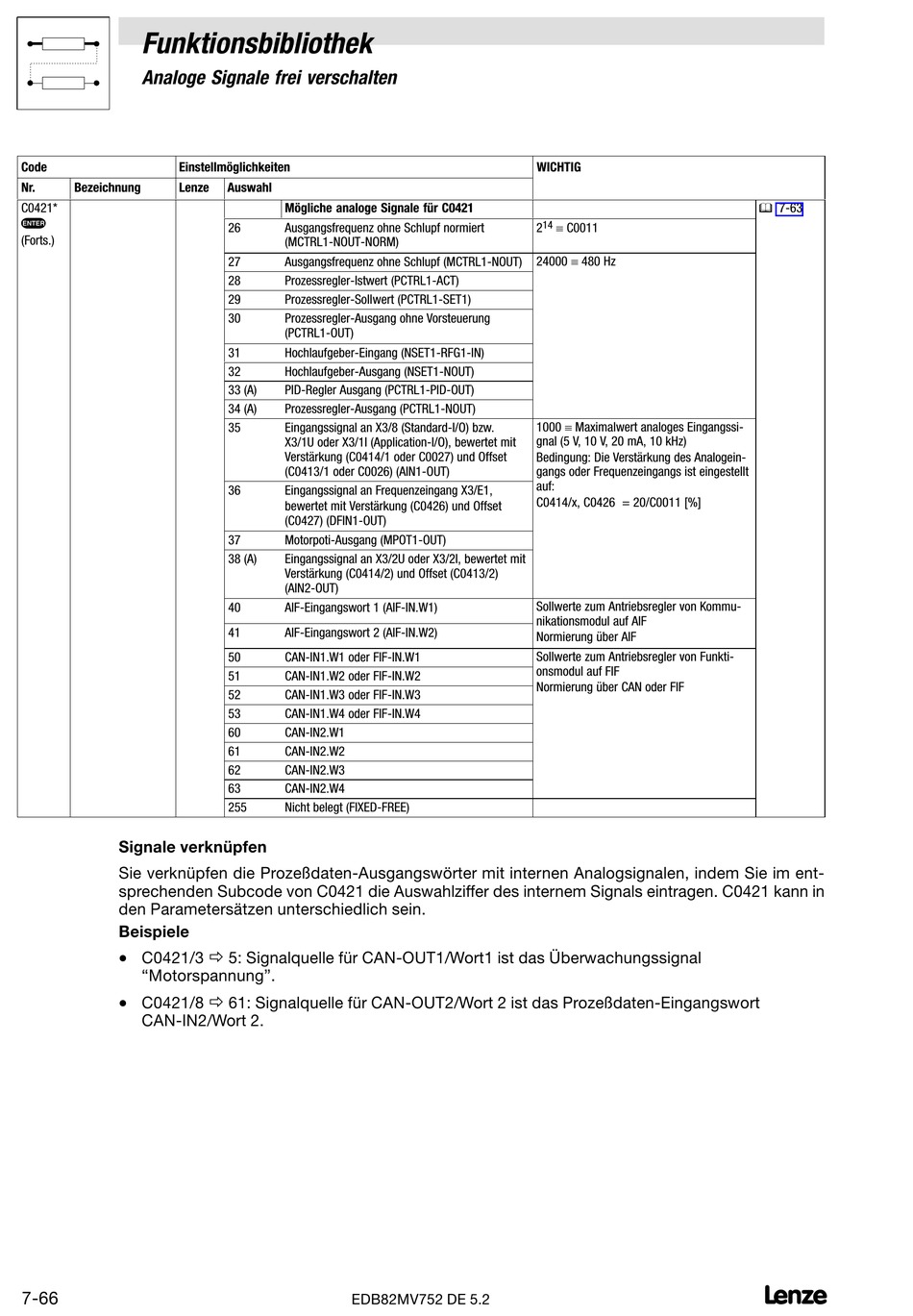

Funktionsbibliothek
Analoge Signale frei verschalten
Code Einstellmöglichkeiten
Nr. Bezeichnung Lenze
C0421*
v
(Forts.)
Signale verknüpfen
Sie verknüpfen die Prozeßdaten−Ausgangswörter mit internen Analogsignalen, indem Sie im ent-
sprechenden Subcode von C0421 die Auswahlziffer des internem Signals eintragen. C0421 kann in
den Parametersätzen unterschiedlich sein.

Beispiele

·
C0421/3
Motorspannung".
·
C0421/8
CAN−IN2/Wort 2.
7−66
Auswahl
Mögliche analoge Signale für C0421
26 Ausgangsfrequenz ohne Schlupf normiert
(MCTRL1−NOUT−NORM)
27 Ausgangsfrequenz ohne Schlupf (MCTRL1−NOUT)
28 Prozessregler−Istwert (PCTRL1−ACT)
29 Prozessregler−Sollwert (PCTRL1−SET1)
30 Prozessregler−Ausgang ohne Vorsteuerung
(PCTRL1−OUT)
31 Hochlaufgeber−Eingang (NSET1−RFG1−IN)
32 Hochlaufgeber−Ausgang (NSET1−NOUT)
33 (A) PID−Regler Ausgang (PCTRL1−PID−OUT)
34 (A) Prozessregler−Ausgang (PCTRL1−NOUT)
35 Eingangssignal an X3/8 (Standard−I/O) bzw.
X3/1U oder X3/1I (Application−I/O), bewertet mit
Verstärkung (C0414/1 oder C0027) und Offset
(C0413/1 oder C0026) (AIN1−OUT)
36 Eingangssignal an Frequenzeingang X3/E1,
bewertet mit Verstärkung (C0426) und Offset
(C0427) (DFIN1−OUT)
37 Motorpoti−Ausgang (MPOT1−OUT)
38 (A) Eingangssignal an X3/2U oder X3/2I, bewertet mit
Verstärkung (C0414/2) und Offset (C0413/2)
(AIN2−OUT)
40 AIF−Eingangswort 1 (AIF−IN.W1)
41 AIF−Eingangswort 2 (AIF−IN.W2)
50 CAN−IN1.W1 oder FIF−IN.W1
51 CAN−IN1.W2 oder FIF−IN.W2
52 CAN−IN1.W3 oder FIF−IN.W3
53 CAN−IN1.W4 oder FIF−IN.W4
60 CAN−IN2.W1
61 CAN−IN2.W2
62 CAN−IN2.W3
63 CAN−IN2.W4
255 Nicht belegt (FIXED−FREE)
ð
5: Signalquelle für CAN−OUT1/Wort1 ist das Überwachungssignal
ð
61: Signalquelle für CAN−OUT2/Wort 2 ist das Prozeßdaten−Eingangswort
EDB82MV752 DE 5.2
WICHTIG
º C0011
14
2
24000 º 480 Hz
1000 º Maximalwert analoges Eingangssi-
gnal (5 V, 10 V, 20 mA, 10 kHz)
Bedingung: Die Verstärkung des Analogein-
gangs oder Frequenzeingangs ist eingestellt
auf:
C0414/x, C0426 = 20/C0011 [%]
Sollwerte zum Antriebsregler von Kommu-
nikationsmodul auf AIF
Normierung über AIF
Sollwerte zum Antriebsregler von Funkti-
onsmodul auf FIF
Normierung über CAN oder FIF
^ 7−63
