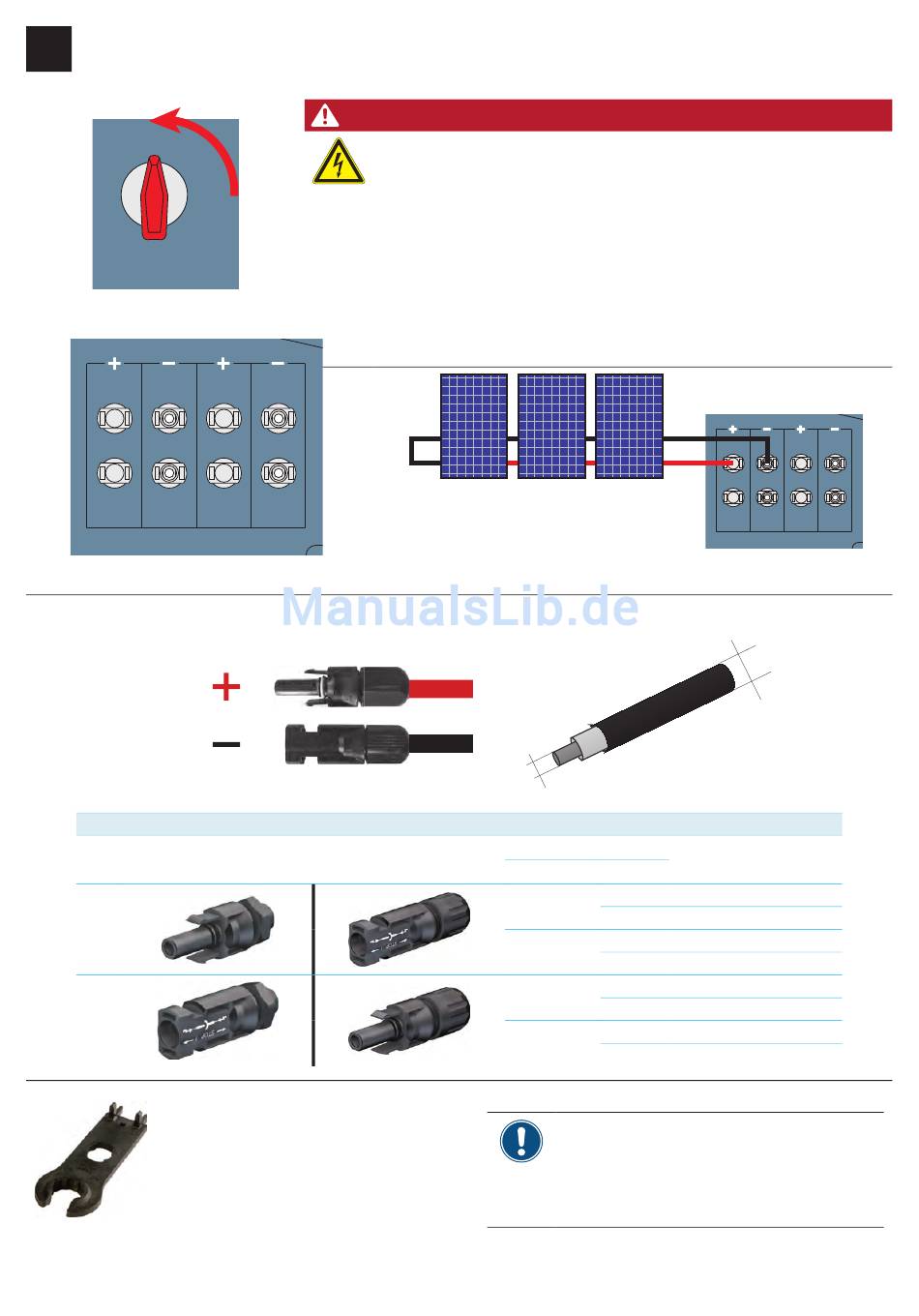

Solarmodule (DC) anschließen
OFF
DC SWITCH
DC1
DC INPUT
DC-Eingänge
DC-Anschlüsse am Wechselrichter
DC–
DC+
Es wird empfohlen, zum Trennen der MC4-
DC-Steckverbinder vom Wechselrichter
den speziellen Montageschlüssel für
MC4-DC-Steckverbinder zu verwenden.
Andernfalls können die DC-Steckverbinder
zerstört werden.
10
GEFAHR
ON
DC2
Spezifi kation des DC-Kabels
^
Lebensgefahr oder Gefahr schwerer Verletzungen durch Strom-
schlag
An den DC-Anschlüssen des Wechselrichters liegt potenziell lebensgefährliche
Spannung an. Wenn auf die Solarmodule Licht fällt, beginnen sie sofort, Strom
zu erzeugen. Dies tun sie auch, wenn die Sonne nicht scheint.
► Die Solarmodule niemals abtrennen, wenn der Wechselrichter an die
Stromversorgung angeschlossen ist.
► Zunächst die Netzverbindung abschalten, sodass der Wechselrichter keine
Energie in das Netz einspeisen kann .
► Den DC-Trennschalter in die Position OFF (AUS) stellen .
► Stellen Sie sicher, dass die DC-Anschlüsse nicht versehentlich berührt
werden können.
OFF
RS485
a
Stecker für DC-Kabel
a
mm
1.5 / 2.5
4 / 6
1.5 / 2.5
4 / 6
–
OFF
+
+
ON
ON
DC SWITCH
b
Multi-Contact
mm
2
3-6 32 .0010P0001-UR
5 .5-9 32 .0012P0001-UR
3–6 32 .0014P0001-UR
5 .5-9 32 .0016P0001-UR
3-6 32 .0011P0001-UR
5 .5-9 32 .0013P0001-UR
3-6 32 .0015P0001-UR
5 .5-9 32 .0017P0001-UR
► Vor Anschluss der Solarmodule die Polarität
der DC-Spannung überprüfen .
► Um Schutzart IP65 sicherzustellen, alle
nicht genutzten Anschlüsse mit den mit dem
Wechselrichter gelieferten Kappen verse-
hen .
Installationskurzanleitung für Solar-Wechselrichter RPI M15A M20A
DC1 DC2
DC INPUT
