6

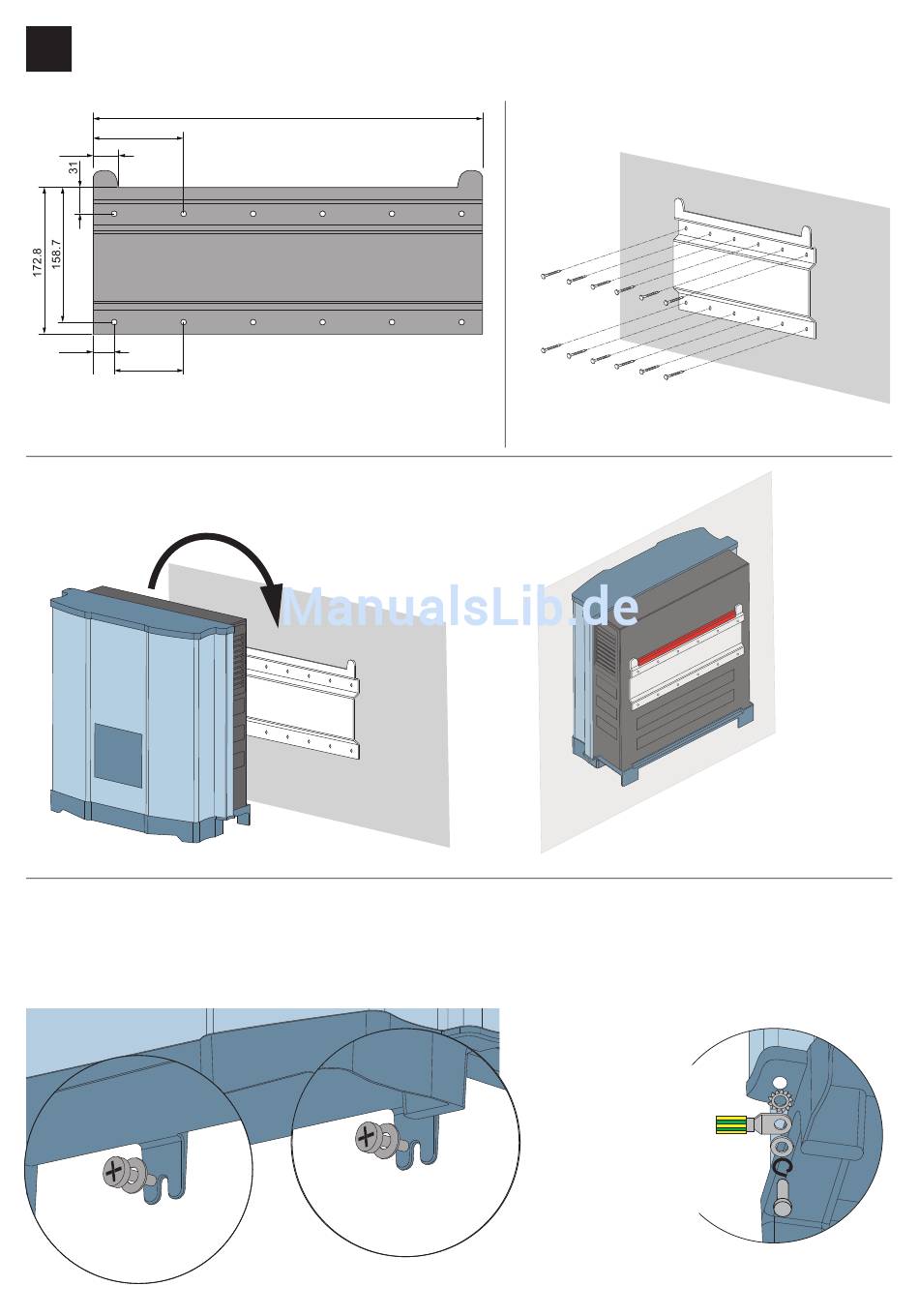

Wechselrichter montieren
1
107
30
25
82
3
4
► Den Wechselrichter mit 2 M6-Schrauben an der Wand befestgen .
Installationskurzanleitung für Solar-Wechselrichter RPI M15A M20A
460
► Den Wechselrichter
in die Montageplatte
einhängen.
2
► Die Montageplatte mit bis zu
12 Schrauben an der Wand befestigen .
► Prüfen, dass die Schiene des
Wechselrichters richtig in die
Montageplatte eingehängt ist.
5
► Das Gehäuse des Wechselrichters
auf der linken Seite erden .
Zahnscheibe
Erdungskabel
Unterlegscheibe
Federring
M6 Schraube
7
