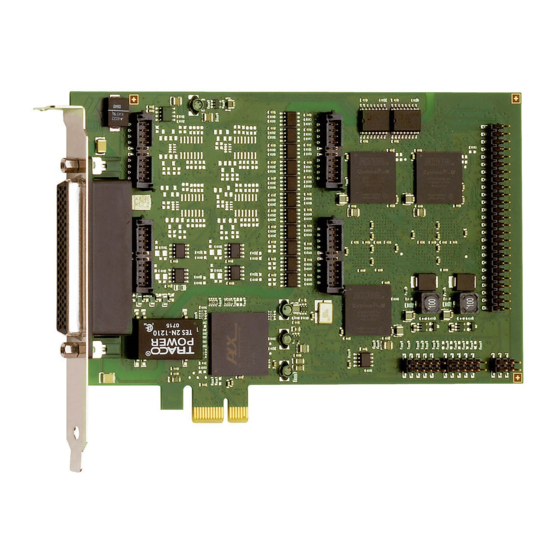

- Seite 1 Funktionsbeschreibung APCIe-1711, CPCIs-1711, APCI-1710 und CPCI-1710 Multifunktionszählerkarte, galvanisch getrennt Ausgabe: 02.08-09/2016 DIN EN ISO 9001:2008 zertifiziert...
- Seite 2 Inbetriebnahme und Nutzung sowie Produktinformation entsprechend dem aktuellen Stand vor der Drucklegung. Der Inhalt dieses Handbuchs und die technischen Daten des Produkts können ohne vorherige Ankündigung geändert werden. Die ADDI-DATA GmbH behält sich das Recht vor, Änderungen bzgl. der technischen Daten und der hierin enthaltenen Materialien vorzunehmen. Gewährleistung und Haftung Der Nutzer ist nicht berechtigt, über die vorgesehene Nutzung des Produkts hinaus Änderungen des...
-
Seite 3: Warnung
Kennzeichnet Anwendungstipps und andere nützliche Informationen. ACHTUNG! Bezeichnet eine möglicherweise gefährliche Situation. Bei Nichtbeachten des Hinweises können Karte, PC und/oder Peripherie zerstört werden. WARNUNG! Bezeichnet eine möglicherweise gefährliche Situation. Bei Nichtbeachten des Hinweises können Karte, PC und/oder Peripherie zerstört und Personen gefährdet werden. www.addi-data.de... -
Seite 4: Inhaltsverzeichnis
Kontakt und Support ......................20 Abbildungen Abb. 1-1: Blockschaltbild: Funktion „SSI“......................7 Abb. 1-2: Steckerbelegung: 50-pol. D-Sub-Stiftstecker (4 SSI-Module)............9 Abb. 1-3: Steckerbelegung: 78-pol. D-Sub-Buchsenstecker (APCIe-1711 und CPCIs-1711) ......10 Abb. 1-4: Anschlussbeispiel ..........................12 Abb. 1-5: Übertragung nach dem Tannenbaumformat ................15 Tabellen Tabelle 1-1: Kartenversionen mit der Funktion „SSI“..................6 Tabelle 1-2: Verwendete Signale ........................8... -
Seite 5: Kapitelübersicht
In diesem Dokument wird ausschließlich die Funktion „SSI“ beschrieben. Allgemeine Informationen über die APCIe-/CPCIs-1711 bzw. APCI-/CPCI-1710 enthält das jeweilige Technische Referenzhandbuch dieser Karten (siehe PDF-Links). Darin finden Sie auch das Kapitel „Einbau und Installation der Karte“, das Ihnen als Hilfe bei der Inbetriebnahme dient. www.addi-data.de... -
Seite 6: Funktionsbeschreibung
Funktion zur Verfügung (ohne Einfluss auf die SSI-Funktion). 1.1 Kartenversionen mit SSI-Funktion HINWEIS! Die Funktion „SSI“ kann nicht bei der 24 V-Version der APCIe-1711, CPCIs-1711 bzw. APCI-1710 genutzt werden. Tabelle 1-1: Kartenversionen mit der Funktion „SSI“ Kartenversion Funktion „SSI“ APCIe-1711... -
Seite 7: Blockschaltbild
Der Betrieb mit drei SSI-Sensoren an einer Taktleitung der Karte ist nur mit RS422-Eingangstreibern der SSI-Sensoren möglich. Ein zu niederohmiger Eingangstreiber der SSI-Sensoren kann die Ausgänge der Karte zu stark belasten, so dass pro Funktionsmodul evtl. nur ein oder zwei SSI-Sensoren angeschlossen werden können. www.addi-data.de... -
Seite 8: Tabelle 1-2: Verwendete Signale
Dateneingang des SSI-Sensors 2 DIG_IN_0_x 24 V-Eingang/optional 5 V Digitaler Eingang 0 DIG_IN_1_x 24 V-Eingang/optional 5 V Digitaler Eingang 1 DIG_IN_2_x 24 V-Eingang/optional 5 V Digitaler Eingang 2 DIG_OUT_Hx 24 V-Ausgang/optional 5 V Digitaler Ausgang x = Nummer des Funktionsmoduls (0-3) www.addi-data.de... -
Seite 9: Steckerbelegung: Funktionsmodule
Abb. 1-2: Steckerbelegung: 50-pol. D-Sub-Stiftstecker (4 SSI-Module) * Pin 34: siehe Technisches Referenzhandbuch der Karte Diese Steckerbelegung gilt auch für die APCIe-1711 bzw. CPCIs-1711, sofern das Kabel ST1711-50 an den 78-pol. D-Sub-Buchsenstecker der Karte angeschlossen wird. Weitere Informationen hierzu erhalten Sie im Technischen Referenzhandbuch der APCIe-1711 und CPCIs-1711 (siehe PDF-Link). -
Seite 10: Anschluss Der Sensoren
Funktionsbeschreibung Abb. 1-3: Steckerbelegung: 78-pol. D-Sub-Buchsenstecker (APCIe-1711 und CPCIs-1711) FM = Funktionsmodul * Pin 52 und Pin 72: siehe Technisches Referenzhandbuch der Karte 1.5 Anschluss der Sensoren 1.5.1 Anschluss an die Anschlussplatine Auf der Anschlussplatine PX8001 sind die Pins des 50-pol. D-Sub-Buchsensteckers und die damit verbundenen Klemmen gleich nummeriert. -
Seite 11: Tabelle 1-3: Anschluss Der Sensoren An Die Anschlussplatine
24 V / opt. 5 V Digitaler Eingang 0 DIG_IN_1_x 24 V / opt. 5 V Digitaler Eingang 1 DIG_IN_2_x 24 V / opt. 5 V Digitaler Eingang 2 DIG_OUT_Hx 24 V / opt. 5 V Digitaler Ausgang x = Nummer des Funktionsmoduls (0-3) www.addi-data.de... -
Seite 12: Anschlussbeispiel
Die Länge der Taktsequenz wird durch ein internes Register in der Karte festgelegt, so dass die Länge des zu übertragenden Datenworts im Bereich von 2 bis 48 Bit beliebig änderbar ist. Die Taktfrequenz bestimmt die Geschwindigkeit der Datenübertragung. Diese Frequenz wird ebenfalls über ein internes Register festgelegt. www.addi-data.de... -
Seite 13: Übertragungsprotokoll
Taktfrequenzen bis maximal 1,5 MHz sinnvoll. Bedingt durch den Referenztakt der Karte kann die Taktfrequenz nur in bestimmten Schritten (Periodendauer-Schritte von 50 ns) ausgegeben werden. Falls die per Software ausgewählte Frequenz nicht umgesetzt werden kann, wird automatisch die nächsthöhere Frequenz ausgegeben. www.addi-data.de... -
Seite 14: Übertragungsbeispiel
Bereich nur für 8 Bit ausgelegt ist, werden zunächst 4 Leerstellen mit „Logisch 0“ übertragen und anschließend die verwendeten 8 Bit des Multiturn-Bereichs. Darauf folgen die Bits des Singleturn- Bereichs, welche von S10 bis S1 beginnen. Die nicht verwendeten 3 Bit werden hier auch mit „Logisch 0“ übertragen. www.addi-data.de... -
Seite 15: Daten Lesen
Der Sensor wird mit folgender Softwarefunktion initialisiert: Softwarefunktion i_PCIe1711_InitSSI (…) Übergeben werden die Gesamtzahl der Bits, die Anzahl der Singleturn-Bits, die Anzahl der Multiturn- Bits, die Taktfrequenz und der Zählmodus (binär oder gray). Mit folgender Funktion werden die Daten eines Sensors gelesen: Softwarefunktion i_PCIe1711_Read1SSIValue (…) www.addi-data.de... -
Seite 16: Möglichkeit 2: Lesen Der Rohdaten
Mit dieser Möglichkeit können SSI-Sensoren mit einem anderen Format als dem ursprünglichen Tannenbaumformat ausgelesen werden. Die gelesenen Daten sind nicht formatiert und entsprechen den Rohdaten des Sensors. Der Singleturn-Bereich, der Multiturn-Bereich und evtl. weitere sensortypische Informationen (z.B. Parity-Bit) müssen durch den Anwender ausgewertet werden. www.addi-data.de... - Seite 17 Softwarefunktion i_PCIe1711_InitSSIRawData (…) Die Gesamtzahl der Bits und die Taktfrequenz werden übergeben. Mit folgender Funktion werden die Rohdaten eines Sensors gelesen: Softwarefunktion i_PCIe1711_Read1SSIRawDataValue (…) Die Rohdaten von bis zu drei Sensoren werden mit dieser Funktion gelesen: Softwarefunktion i_PCIe1711_ReadAllSSIRawDataValue (…) www.addi-data.de...
-
Seite 18: Standardsoftware
Standardsoftware 2 Standardsoftware Die API-Softwarefunktionen, welche von der Karte unterstützt werden, sind in einem HTML-Dokument aufgelistet. Eine Beschreibung, wie Sie auf die entsprechende Datei zugreifen können, finden Sie im Dokument „Schnelleinstieg PC-Karten“ (siehe PDF-Link), im Kapitel „Standardsoftware“. www.addi-data.de... -
Seite 19: Anhang
Anhang 3 Anhang 3.1 Index Anschluss Rohdaten 16 Sensoren 10 Signale 7 Anschlussbeispiel 12 Standardsoftware 18 Blockschaltbild 7 Steckerbelegung 9 Daten lesen 15 Taktfrequenz 13 Funktionsprinzip 12 Tannenbaumformat 14, 15 Kartenversionen 6 Übertragungsprotokoll 13 Merkmale 6 www.addi-data.de... -
Seite 20: Kontakt Und Support
Kontakt und Support 4 Kontakt und Support Haben Sie Fragen? Schreiben Sie uns oder rufen Sie uns an: Postanschrift: ADDI-DATA GmbH Airpark Business Center Airport Boulevard B210 77836 Rheinmünster Deutschland Telefon: +49 7229 1847-0 Fax: +49 7229 1847-222 E-Mail: info@addi-data.com Handbuch- und Software-Download im Internet: www.addi-data.de...
