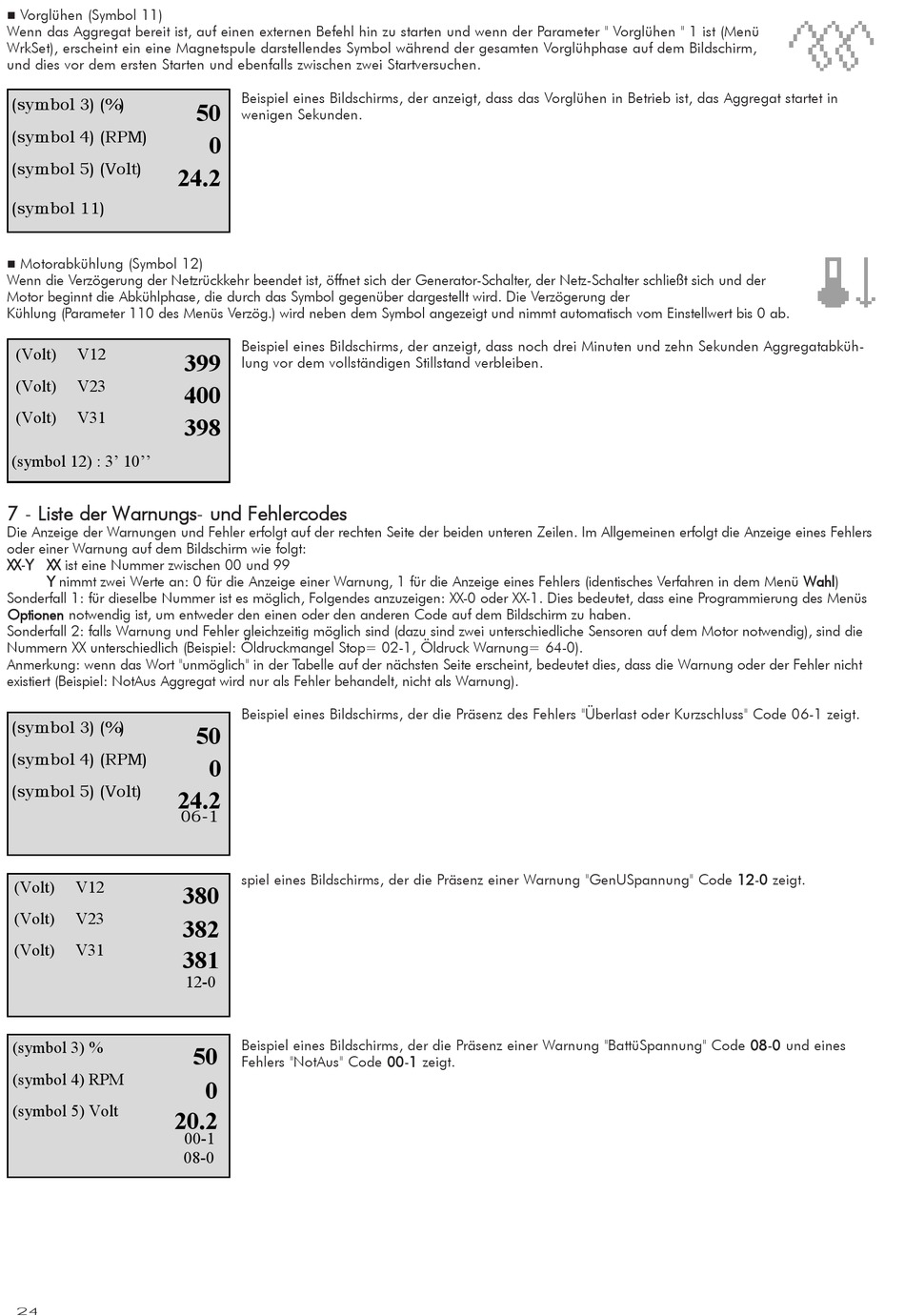

Vorglühen (Symbol 11)
,
Wenn das Aggregat bereit ist, auf einen externen Befehl hin zu starten und wenn der Parameter " Vorglühen " 1 ist (Menü
WrkSet), erscheint ein eine Magnetspule darstellendes Symbol während der gesamten Vorglühphase auf dem Bildschirm,
und dies vor dem ersten Starten und ebenfalls zwischen zwei Startversuchen.
(symbol 3) (%)
(symbol 4) (RPM)
(symbol 5) (Volt)
24.2
(symbol 11)
Motorabkühlung (Symbol 12)
,
Wenn die Verzögerung der Netzrückkehr beendet ist, öffnet sich der Generator-Schalter, der Netz-Schalter schließt sich und der
Motor beginnt die Abkühlphase, die durch das Symbol gegenüber dargestellt wird. Die Verzögerung der
Kühlung (Parameter 110 des Menüs Verzög.) wird neben dem Symbol angezeigt und nimmt automatisch vom Einstellwert bis 0 ab.
(Volt)
V12
(Volt)
V23
(Volt)
V31
(symbol 12) : 3' 10''
7 - L L iste d d er W W arnungs- u u nd F F ehlercodes
Die Anzeige der Warnungen und Fehler erfolgt auf der rechten Seite der beiden unteren Zeilen. Im Allgemeinen erfolgt die Anzeige eines Fehlers
oder einer Warnung auf dem Bildschirm wie folgt:
XX-Y Y XX ist eine Nummer zwischen 00 und 99
Y nimmt zwei Werte an: 0 für die Anzeige einer Warnung, 1 für die Anzeige eines Fehlers (identisches Verfahren in dem Menü Wahl)
Sonderfall 1: für dieselbe Nummer ist es möglich, Folgendes anzuzeigen: XX-0 oder XX-1. Dies bedeutet, dass eine Programmierung des Menüs
Optionen notwendig ist, um entweder den einen oder den anderen Code auf dem Bildschirm zu haben.
Sonderfall 2: falls Warnung und Fehler gleichzeitig möglich sind (dazu sind zwei unterschiedliche Sensoren auf dem Motor notwendig), sind die
Nummern XX unterschiedlich (Beispiel: Öldruckmangel Stop= 02-1, Öldruck Warnung= 64-0).
Anmerkung: wenn das Wort "unmöglich" in der Tabelle auf der nächsten Seite erscheint, bedeutet dies, dass die Warnung oder der Fehler nicht
existiert (Beispiel: NotAus Aggregat wird nur als Fehler behandelt, nicht als Warnung).
(symbol 3) (%)
(symbol 4) (RPM)
(symbol 5) (Volt)
24.2
(Volt)
V12
(Volt)
V23
(Volt)
V31
(symbol 3) %
(symbol 4) RPM
(symbol 5) Volt
20.2
24
Beispiel eines Bildschirms, der anzeigt, dass das Vorglühen in Betrieb ist, das Aggregat startet in
50
wenigen Sekunden.
0
Beispiel eines Bildschirms, der anzeigt, dass noch drei Minuten und zehn Sekunden Aggregatabküh-
399
lung vor dem vollständigen Stillstand verbleiben.
400
398
Beispiel eines Bildschirms, der die Präsenz des Fehlers "Überlast oder Kurzschluss" Code 06-1 zeigt.
50
0
06-1
spiel eines Bildschirms, der die Präsenz einer Warnung "GenUSpannung" Code 12-0 0 zeigt.
380
382
381
12-0
Beispiel eines Bildschirms, der die Präsenz einer Warnung "BattüSpannung" Code 08-0 0 und eines
50
Fehlers "NotAus" Code 00-1 1 zeigt.
0
00-1
08-0
