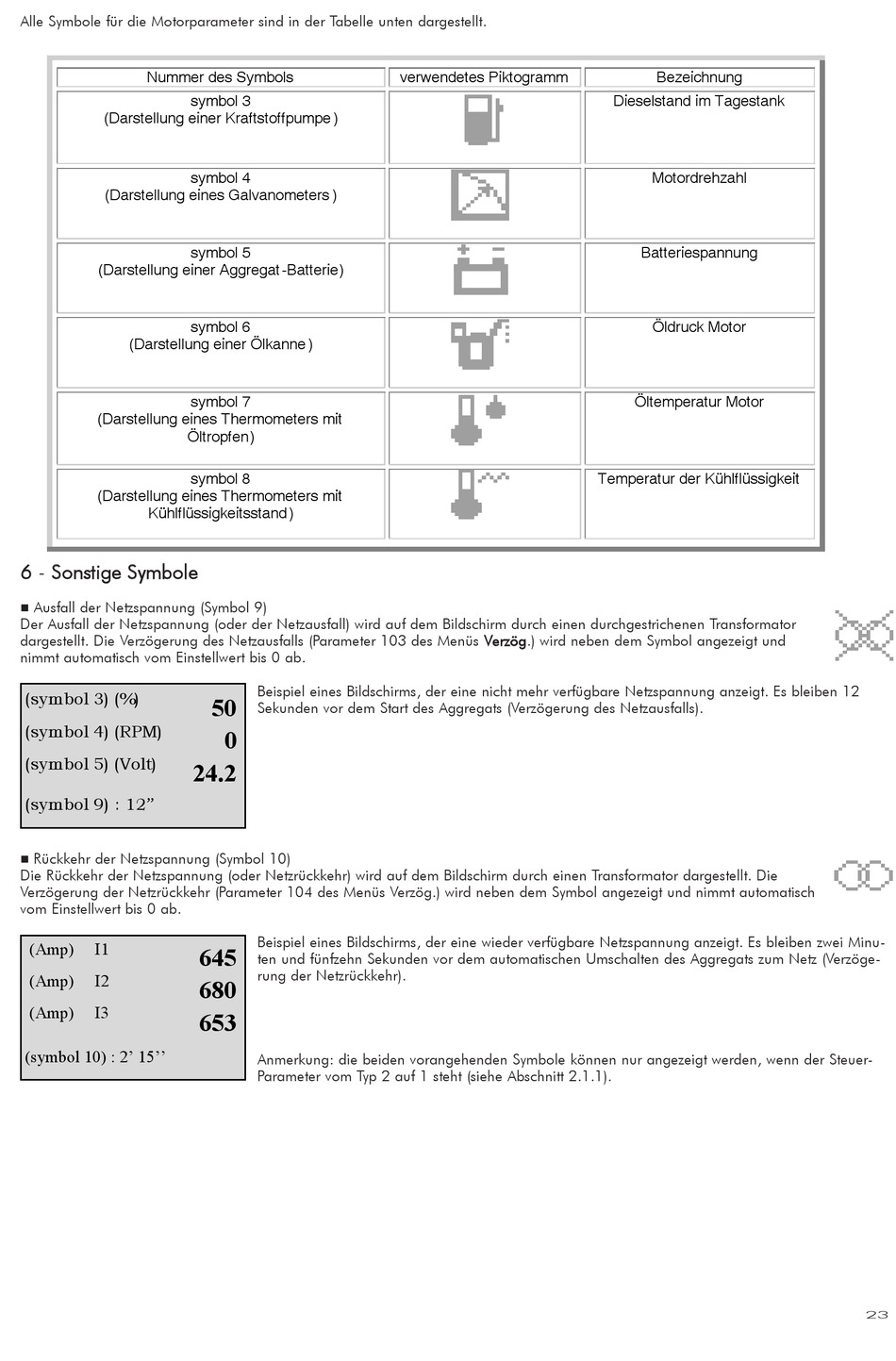

Alle Symbole für die Motorparameter sind in der Tabelle unten dargestellt.
Nummer des Symbols
(Darstellung einer Kraftstoffpumpe )
(Darstellung eines Galvanometers )
(Darstellung einer Aggregat -Batterie)
(Darstellung einer Ölkanne )
(Darstellung eines Thermometers mit
Öltropfen)
(Darstellung eines Thermometers mit
Kühlflüssigkeitsstand)
6 - S S onstige S S ymbole
Ausfall der Netzspannung (Symbol 9)
,
Der Ausfall der Netzspannung (oder der Netzausfall) wird auf dem Bildschirm durch einen durchgestrichenen Transformator
dargestellt. Die Verzögerung des Netzausfalls (Parameter 103 des Menüs Verzög.) wird neben dem Symbol angezeigt und
nimmt automatisch vom Einstellwert bis 0 ab.
(symbol 3) (%)
(symbol 4) (RPM)
(symbol 5) (Volt)
(symbol 9) : 12''
Rückkehr der Netzspannung (Symbol 10)
,
Die Rückkehr der Netzspannung (oder Netzrückkehr) wird auf dem Bildschirm durch einen Transformator dargestellt. Die
Verzögerung der Netzrückkehr (Parameter 104 des Menüs Verzög.) wird neben dem Symbol angezeigt und nimmt automatisch
vom Einstellwert bis 0 ab.
(Amp)
I1
(Amp)
I2
(Amp)
I3
(symbol 10) : 2' 15''
symbol 3
symbol 4
symbol 5
symbol 6
symbol 7
symbol 8
Beispiel eines Bildschirms, der eine nicht mehr verfügbare Netzspannung anzeigt. Es bleiben 12
50
Sekunden vor dem Start des Aggregats (Verzögerung des Netzausfalls).
0
24.2
Beispiel eines Bildschirms, der eine wieder verfügbare Netzspannung anzeigt. Es bleiben zwei Minu-
645
ten und fünfzehn Sekunden vor dem automatischen Umschalten des Aggregats zum Netz (Verzöge-
rung der Netzrückkehr).
680
653
Anmerkung: die beiden vorangehenden Symbole können nur angezeigt werden, wenn der Steuer-
Parameter vom Typ 2 auf 1 steht (siehe Abschnitt 2.1.1).
verwendetes Piktogramm
Bezeichnung
Dieselstand im Tagestank
Motordrehzahl
Batteriespannung
Öldruck Motor
Öltemperatur Motor
Temperatur der Kühlflüssigkeit
23
