10-577
2.2. Bekabeling
Toegestane doorsnede (diameter) per klem:
Max.1,5 mm (Ø 0,32 ... 1,4 mm)
2
Max. aantal draden per klem:
2 x 0,8 mm, 3 x 0,6 mm
• Koppel de resterende draden aan de hulpklemmen.
• Steek in een klemcontact enkel aansluitdraden gemaakt van hetzelfde
materiaal en met dezelfde diameter.
• Kort de draden boven de montagedoos in. Zo komen ze niet klem te
zitten wanneer je het toestel op de montagedoos vastklikt.

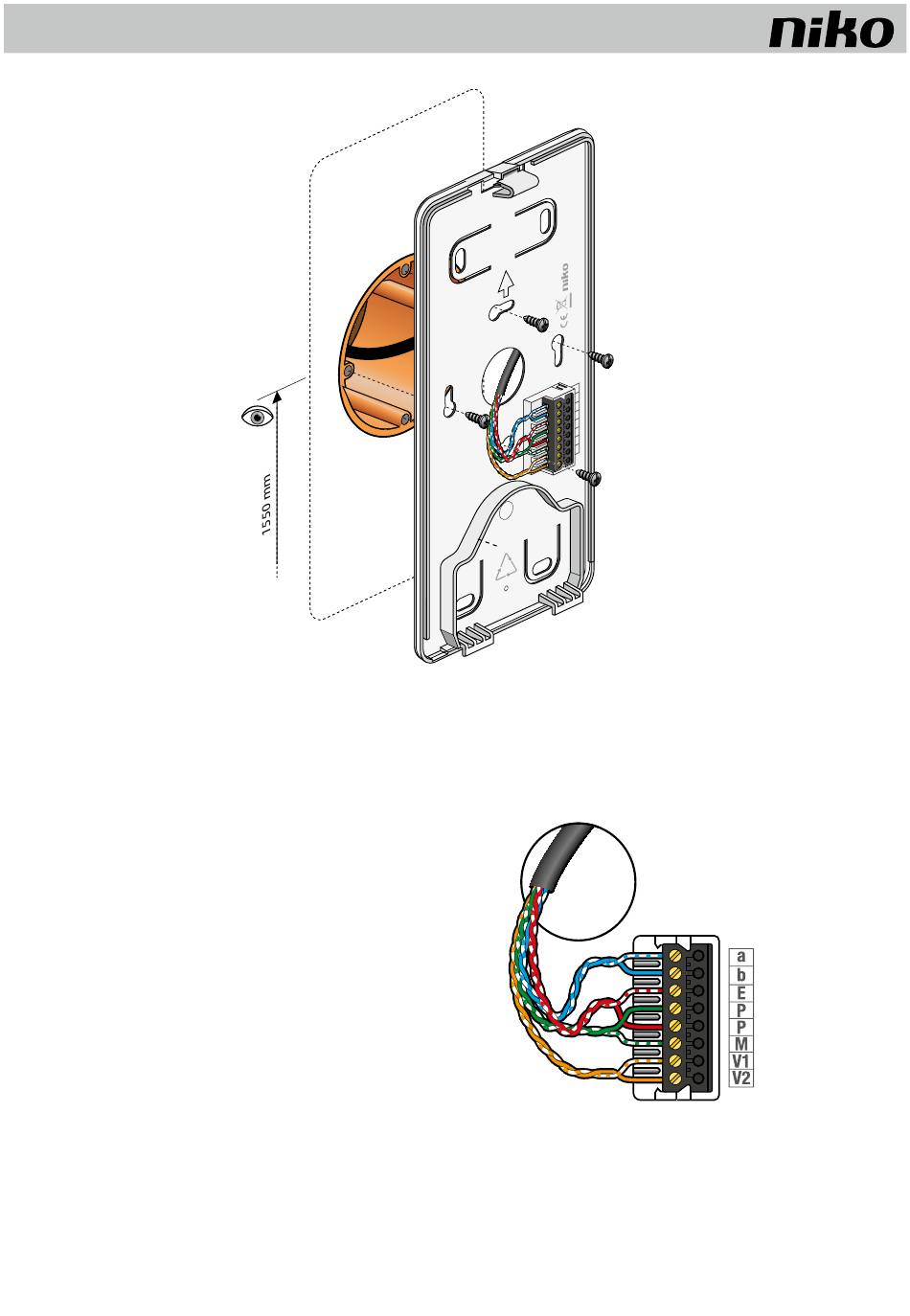

• Verbind de draden zoals aangegeven op het label van de montagedoos:
a b P P M V1 V2 (boven naar onder).
• Combineer de draden als volgt: a/b, P/M,V1/V2
• Gebruik een TPVF- of YSTY-kabel van 4 x 2 x 0,6 mm of 4 x 2 x 0,8 mm
6
a
b
E
P
P
M
V 1
V 2
NL
