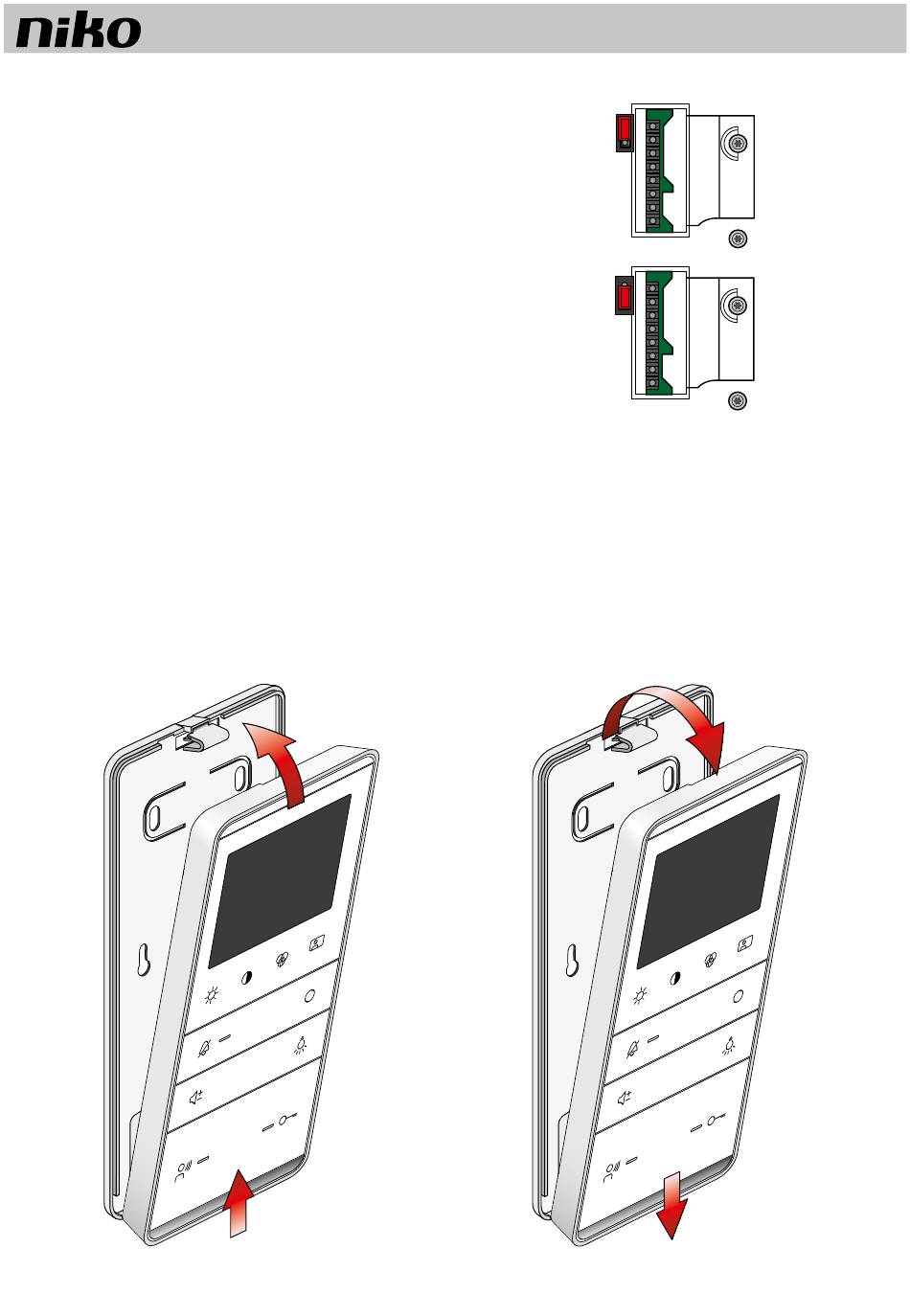

2.3. Poloha koncového rezistora
Ak vnútorná video jednotka 10-577 nie je na konci linky a je to jediné
zariadenie na linke: umiestnite prepojku J1 na dva horné kontakty (továrenské
nastavenia)
Ak vnútorná video jednotka 10-577 je na konci linky alebo je to jediné
zariadenie
na linke: umiestnite prepojku J1 na dva najnižšie kontakty
2.4. Zacvaknutie zariadenia na montážnu krabicu
• Umiestnite montážne konzoly (nachádzajú sa na spodnej strane vnútornej video
jednotky) na montážnu krabicu.
• Opatrne zacvaknite zariadenie na montážnu krabicu.
Odstránenie zariadenia z montážnuej krabice.
• Horná časť zariadenia obsahuje obdĺžnikový uvoľňovací otvor. Vložte malý
skrutkovač do tohto otvoru, držte ho vo zvislej polohe a jemne zatlačte.
• Uvoľnite hornú časť zariadenia a vyklopte ju smerom dopredu. Zdvihnite zariadenie
z montážnych konzol na spodnej strane montážnej krabice.
