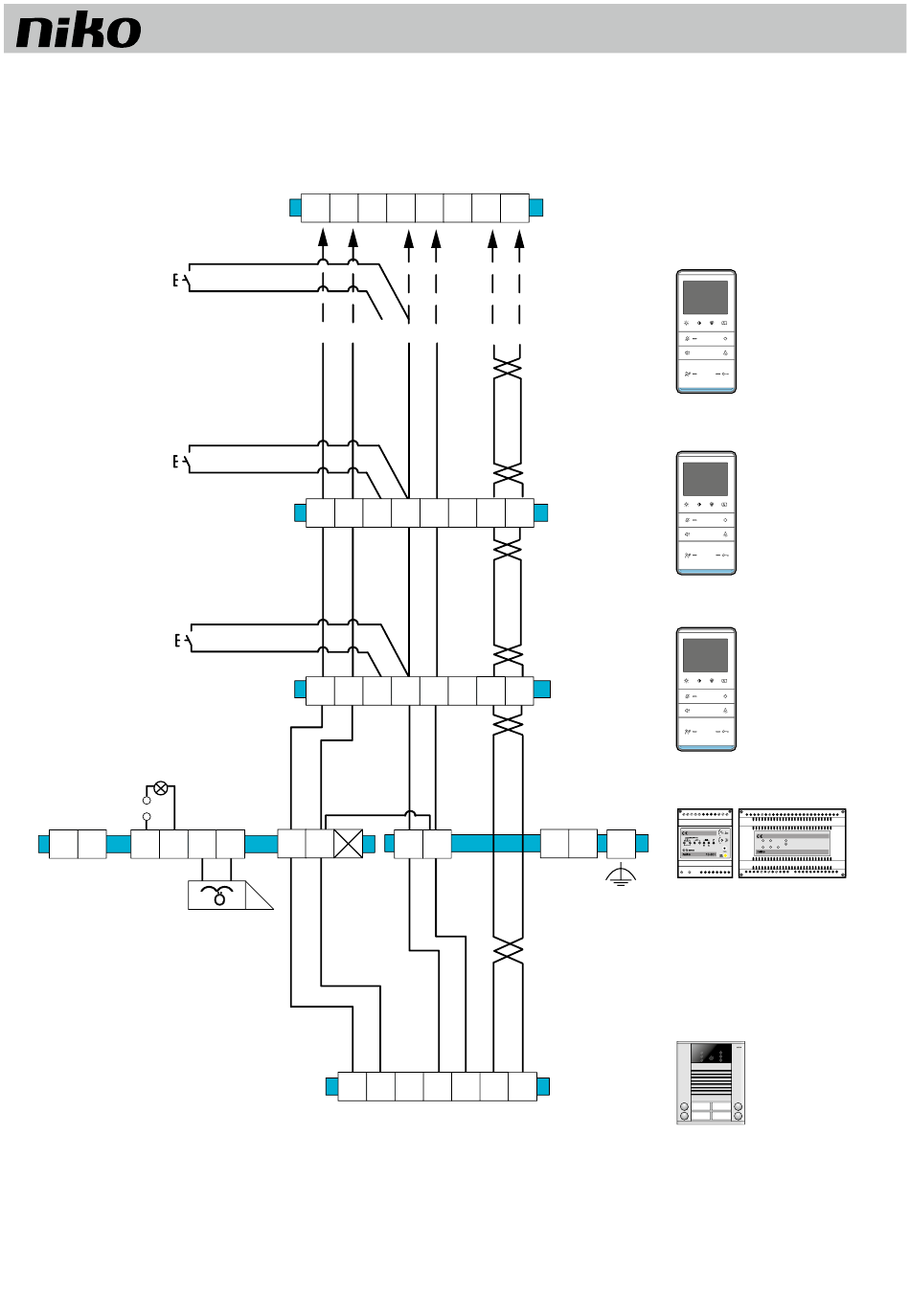

2.8. Schéma de câblage - Exemple de configuration
Bouton d'etages
Bouton d'etages
Bouton d'etages
Lumiere
8-24 V
1 3 14 15
230 V/50 Hz
Gache electrique
FR
Technique a 6 fils
a b E P M C V1 V2
a b E P M C V1 V2
a b E P M C V1 V2
16 17 24 23 25
a b P
T
a b
L
29 31 5 7
+ −
230 V/50 Hz
R P M V1 V2
IMPORTANT :
Placer la resistance terminale si
l'appareil est installe a l'extremite
d'une ligne video bus
N 14 15 16 17 18 19 20 21 22 23 24 25 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42
9
1 2 3 4 5 6 7 8 9 10 11 12
1 2 3 4 5 6 7 8 9 10 11 12 13
10-577
Poste interieur
video 10-577
Poste interieur
video 10-577
Poste interieur
video 10-577
43 44 45 46 47 48 49
29 29 29 + 31 31 31 – 36 36 36
26V DC / 2,5A
5 5 5 7 7 7 9 9 9
L N PE
10-805-01
(Fonts)
13 14 15 16 17 18 19 20 21 22 23 24
10-801
10-805-01
Poste exterieur
video 10-404
