10-577

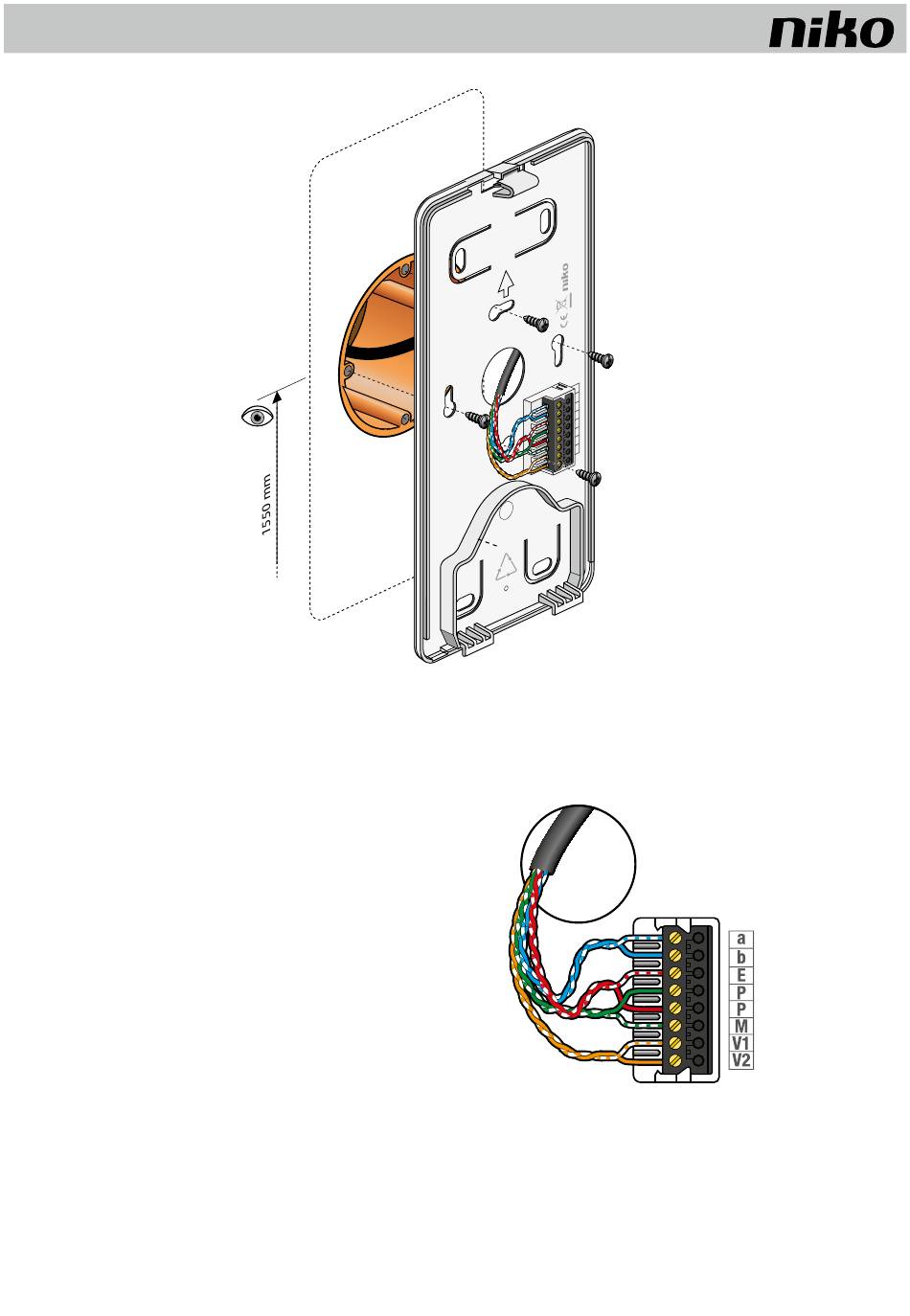

2.2. Verkabelung
Zulässiger Querschnitt (Durchmesser) pro Klemme:
Max. 1,5 mm
(Ø 0,32 ... 1,4 mm)
2
Max. Anzahl Adern pro Klemme:
2 x 0,8 mm, 3 x 0,6 mm
• Schließen Sie die restlichen Adern mit den Hilfsklemmen an.
• Führen Sie nur Anschlussleitungen, die aus dem gleichem Material
bestehen und den gleichen Durchmesser haben, in einen Klemmenkontakt.
• Verringern Sie die Länge der Leitungen oberhalb der Montagedose,
um die Adern beim Aufklicken des Gerätes auf die Montagedose nicht
einzuklemmen.
• Schließen Sie die Leitungen wie auf der Beschriftung auf der Montagedose
angegeben an: a b P P M V1 V2 (von oben nach unten).
• Beachten Sie die folgenden Paare: a/b, P/M, V1/V2
• Verwenden Sie ein TPVF- oder YSTY-Kabel 4 x 2 x 0,6 mm oder 4
x 2 x 0,8 mm
30
a
b
E
P
P
M
V 1
V 2
DE
