10-577

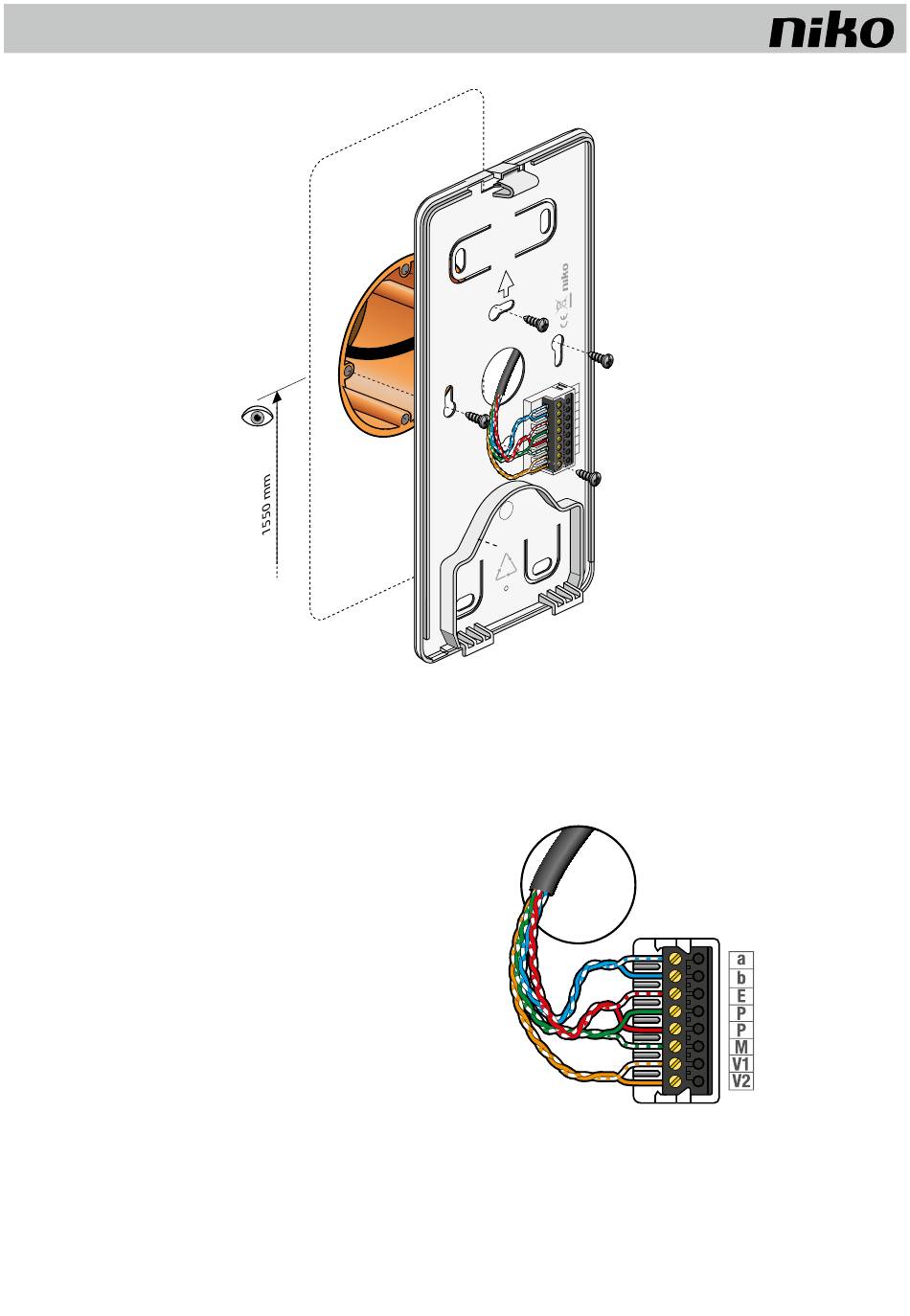

2.2. Câblage
Section autorisée (diamètre) par borne :
Max. 1,5 mm
(Ø 0,32 ... 1,4 mm)
2
Nombre max. de fils par borne :
2 x 0,8 mm, 3 x 0,6 mm
• Connectez les autres fils aux bornes auxiliaires.
• N'insérez que des fils de raccordement fabriqués dans le même matériau
et ayant le même diamètre dans un contact de borne.
• Réduire la longueur des fils au-dessus de la boîte de montage pour
éviter qu'ils ne soient coincés une fois l'appareil enclenché dans la
boîte de montage.
• Raccordez les fils comme indiqué sur l'étiquette de la boîte de montage :
a b P P M V1 V2 (de haut en bas).
• Respectez les paires suivantes : a/b, P/M,V1/V2
• utiliser un câble TPVF ou YSTY de 4 x 2 x 0,6 mm ou 4 x 2 x 0,8 mm
18
a
b
E
P
P
M
V 1
V 2
FR
