Test Des Hochspannungs-Kondensators; Hochspannungs-Magnetron-Test - Merrychef Eikon e4 Wartungs- & Ersatzteilhandbuch

Hochspannung und hohe Ströme sind am Hochspan-
nungs-Kondensator vorhanden. Es ist sehr gefährlich,
in der Nähe dieses Teils zu arbeiten, wenn der Ofen in
Betrieb ist. Führen Sie NIEMALS irgendwelche Span-
nungsmessungen
an Hochspannungs-Schaltkreisen durch, einschließlich
der Magnetron-Drahtwicklungen.
Auch wenn der Ofen nicht gart, bleibt die Hochspan-
nung im Hochspannungs-Kondensator bestehen,
wegen des Weichstart-Schaltkreises.
17.3 Test des Hochspannungs-
Kondensators
17.3.1 Trennen und isolieren Sie den Ofen vom Stromnetz.
17.3.2 Lassen Sie den Ofen abkühlen.
17.3.3 Entfernen Sie das Ofengehäuse.
17.3.4 Stellen Sie sicher, dass der Hochspannungs-Konden-
sator vor jeglichen Arbeiten entladen ist.
17.3.5 Entfernen Sie alle Anschlüsse vom Hochspannungs-
Kondensator.

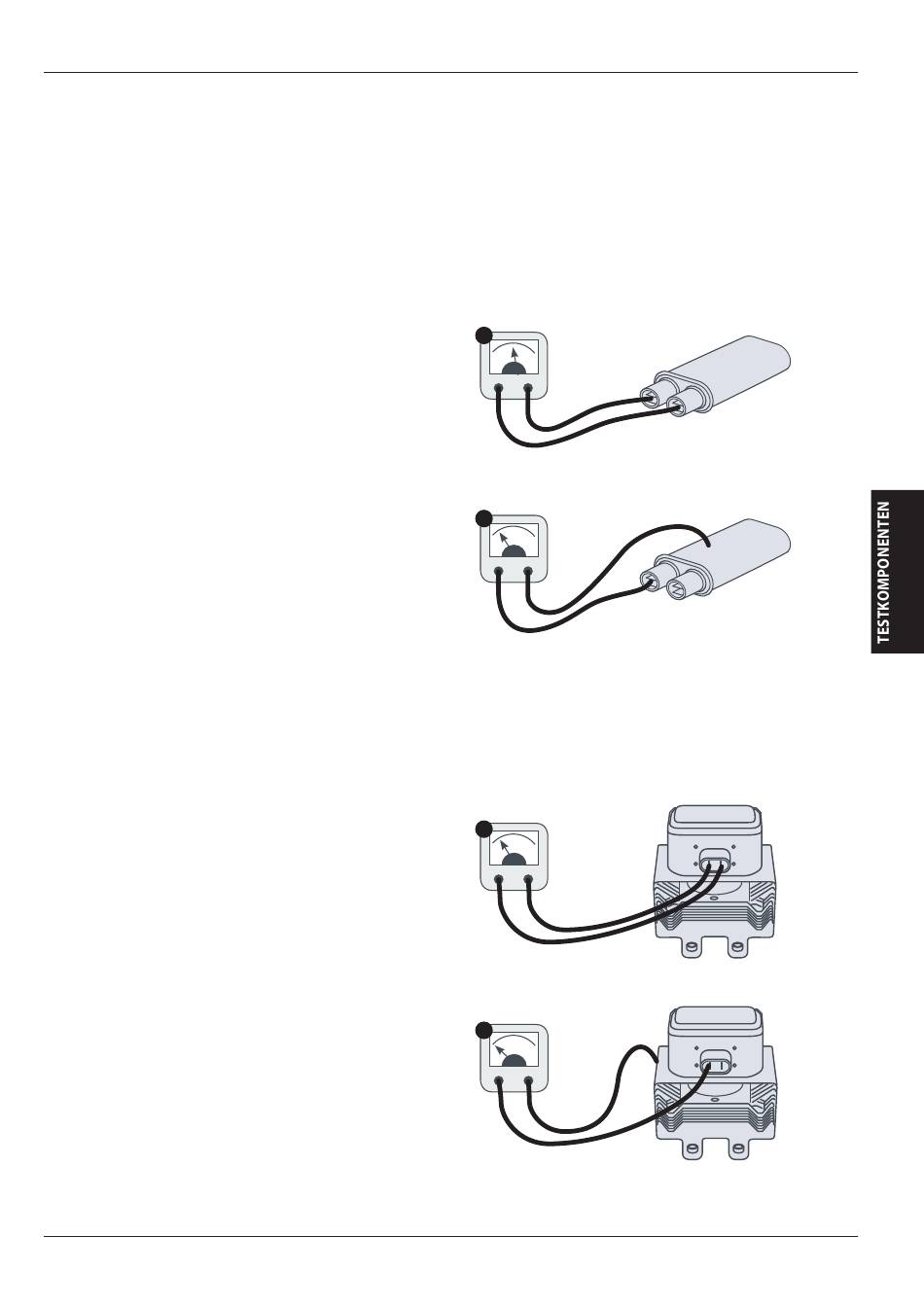

17.3.6 Verwenden Sie einen Multimeter zur Prüfung der
Kontinuität zwischen den Anschlüssen. Die Ergebnisse
sollten wie folgt aussehen:
1
Zwischen den Anschlüssen ist der Test erfolgreich bei
ca. 10 MΩ
2
Zwischen Anschlüssen und Gehäuse, ist der Test
erfolgreich bei einem offenen Schaltkreis.
17.3.7 Testen Sie mit einem Isolationsmessgerät den
Isolationswiderstand zwischen den Anschlüssen und dem
Gehäuse. Der Test ist erfolgreich
17.3.8 bei einem Ergebnis über 100 MΩ
17.4

Hochspannungs-Magnetron-Test

17.4.1 Trennen und isolieren sie den Ofen vom Stromnetz.
17.4.2 Lassen Sie den Ofen abkühlen.
17.4.3 Entfernen Sie das Ofengehäuse.
17.4.4 Stellen Sie sicher, dass der Hochspannungs-Konden-
sator entladen ist, bevor irgendwelche Arbeiten ausge-
führt werden.
17.4.5 Entfernen Sie alle Anschlüsse vom Hochspannungs-
Magnetron.
17.4.6 Prüfen Sie mit einem Isolationsmessgerät die Konti-
nuität. Die Ergebnisse sollten wie folgt aussehen:
1
Drahtwicklungs-Anschlüsse, erfolgreich wenn 1 Ω
oder weniger.
2
Zwischen jedem Drahtwicklungs-Anschluss und dem
Metall-Außengehäuse sollte die Messung offen sein.
1
2
1
2
Übersetzung des Wartungs- & Ersatzteilehandbuchs der originalen Anleitung
37
Teilenummer 32Z3810 DE
Ausgabe 2
