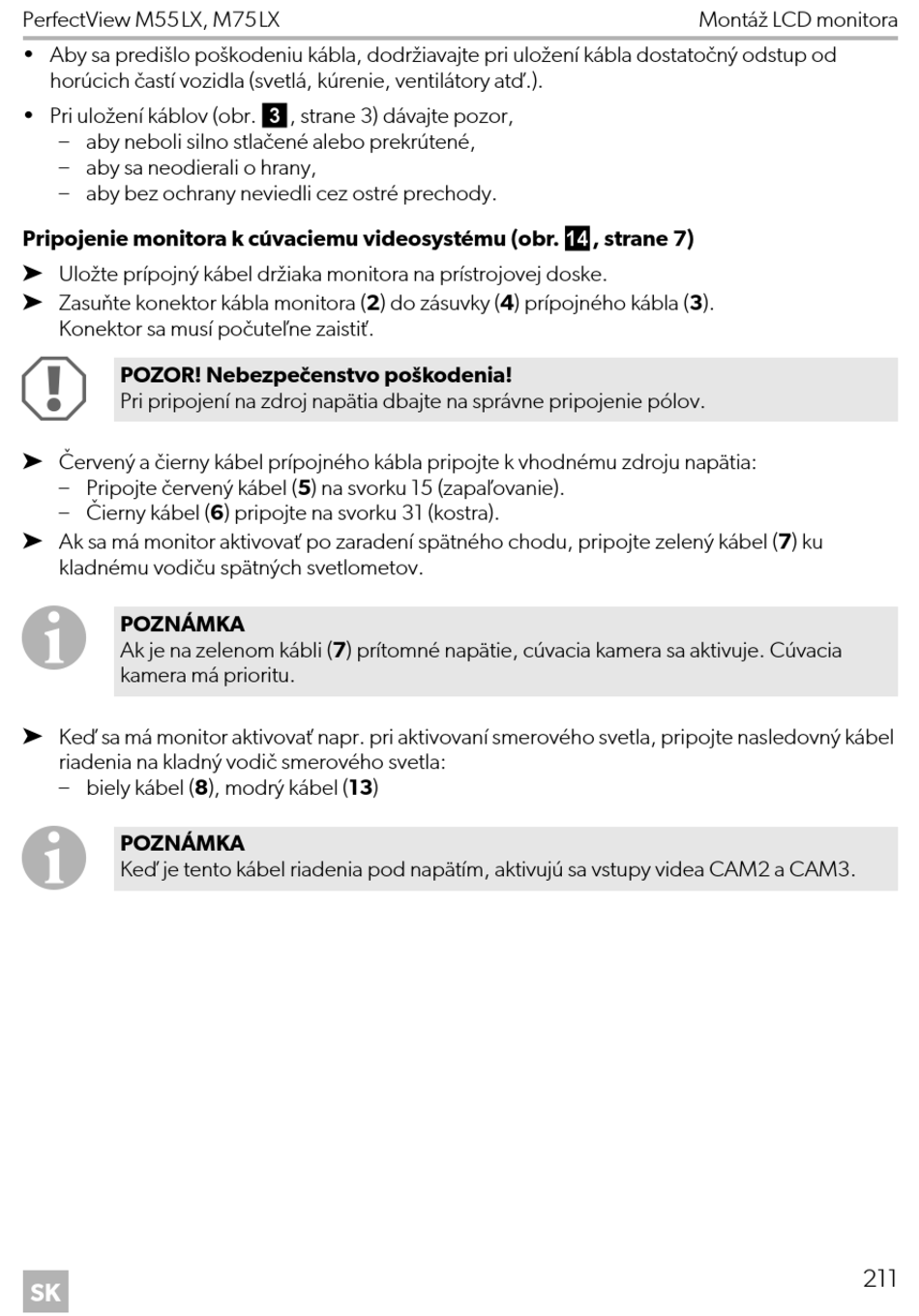

PerfectView M55LX, M75LX
• Aby sa predišlo poškodeniu kábla, dodržiavajte pri uložení kábla dostatočný odstup od
horúcich častí vozidla (svetlá, kúrenie, ventilátory atď.).
• Pri uložení káblov (obr. 3, strane 3) dávajte pozor,
– aby neboli silno stlačené alebo prekrútené,
– aby sa neodierali o hrany,
– aby bez ochrany neviedli cez ostré prechody.
Pripojenie monitora k cúvaciemu videosystému (obr. d, strane 7)
➤ Uložte prípojný kábel držiaka monitora na prístrojovej doske.
➤ Zasuňte konektor kábla monitora (2) do zásuvky (4) prípojného kábla (3).
Konektor sa musí počuteľne zaistiť.
A
POZOR! Nebezpečenstvo poškodenia!
Pri pripojení na zdroj napätia dbajte na správne pripojenie pólov.
➤ Červený a čierny kábel prípojného kábla pripojte k vhodnému zdroju napätia:
– Pripojte červený kábel (5) na svorku 15 (zapaľovanie).
– Čierny kábel (6) pripojte na svorku 31 (kostra).
➤ Ak sa má monitor aktivovať po zaradení spätného chodu, pripojte zelený kábel (7) ku
kladnému vodiču spätných svetlometov.
I
POZNÁMKA
Ak je na zelenom kábli (7) prítomné napätie, cúvacia kamera sa aktivuje. Cúvacia
kamera má prioritu.
➤ Keď sa má monitor aktivovať napr. pri aktivovaní smerového svetla, pripojte nasledovný kábel
riadenia na kladný vodič smerového svetla:
– biely kábel (8), modrý kábel (13)
I
POZNÁMKA
Keď je tento kábel riadenia pod napätím, aktivujú sa vstupy videa CAM2 a CAM3.
SK
Montáž LCD monitora
211
