PerfectView M55LX, M75LX

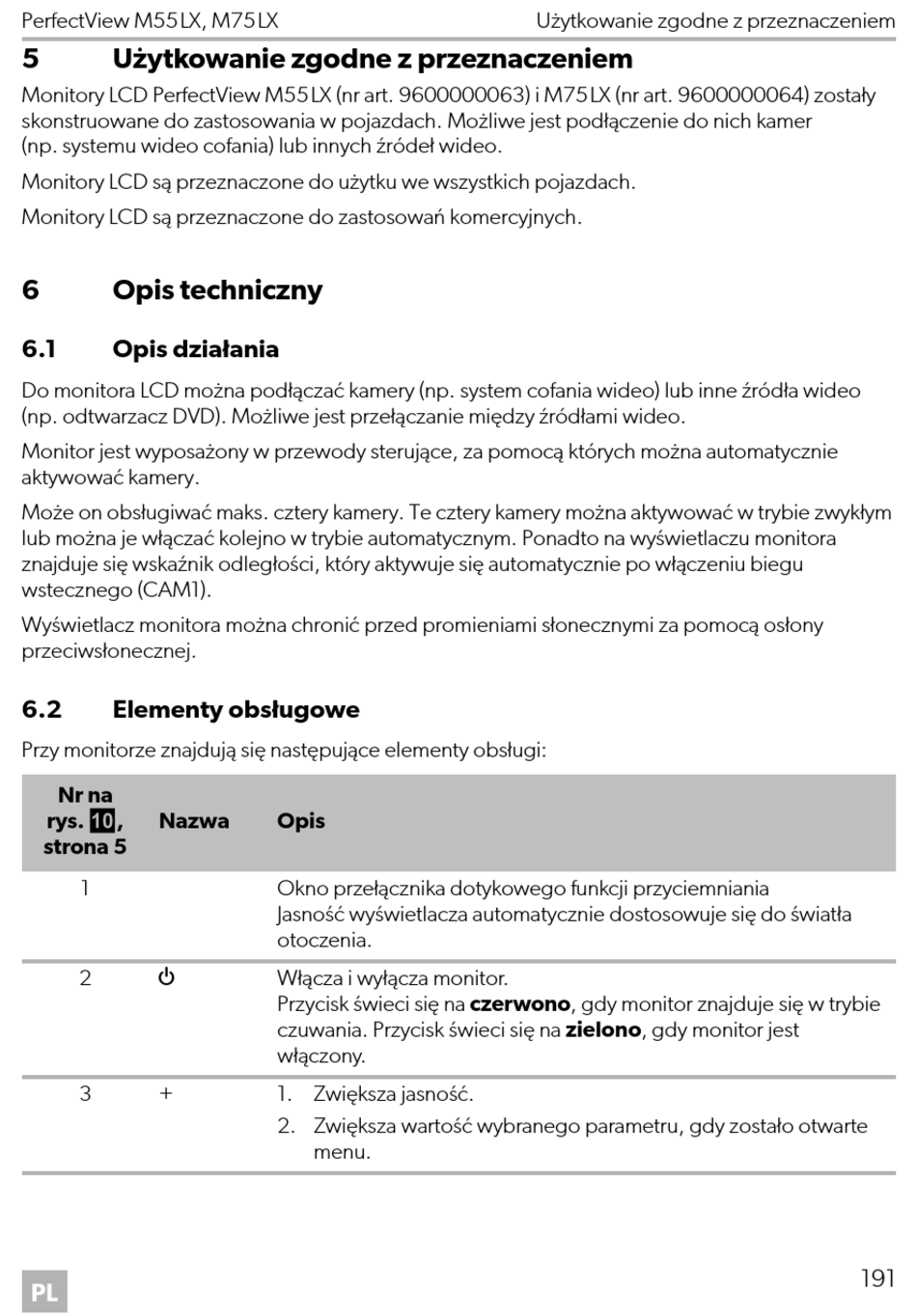

5 Użytkowanie zgodne z przeznaczeniem
Monitory LCD PerfectView M55LX (nr art. 9600000063) i M75LX (nr art. 9600000064) zostały
skonstruowane do zastosowania w pojazdach. Możliwe jest podłączenie do nich kamer
(np. systemu wideo cofania) lub innych źródeł wideo.
Monitory LCD są przeznaczone do użytku we wszystkich pojazdach.
Monitory LCD są przeznaczone do zastosowań komercyjnych.
6

Opis techniczny

6.1 Opis działania
Do monitora LCD można podłączać kamery (np. system cofania wideo) lub inne źródła wideo
(np. odtwarzacz DVD). Możliwe jest przełączanie między źródłami wideo.
Monitor jest wyposażony w przewody sterujące, za pomocą których można automatycznie
aktywować kamery.
Może on obsługiwać maks. cztery kamery. Te cztery kamery można aktywować w trybie zwykłym
lub można je włączać kolejno w trybie automatycznym. Ponadto na wyświetlaczu monitora
znajduje się wskaźnik odległości, który aktywuje się automatycznie po włączeniu biegu
wstecznego (CAM1).
Wyświetlacz monitora można chronić przed promieniami słonecznymi za pomocą osłony
przeciwsłonecznej.
6.2 Elementy obsługowe
Przy monitorze znajdują się następujące elementy obsługi:
Nr na
rys. 0,
Nazwa
strona 5
1
P
2
3 +
PL
Opis
Okno przełącznika dotykowego funkcji przyciemniania
Jasność wyświetlacza automatycznie dostosowuje się do światła
otoczenia.
Włącza i wyłącza monitor.
Przycisk świeci się na czerwono, gdy monitor znajduje się w trybie
czuwania. Przycisk świeci się na zielono, gdy monitor jest
włączony.
1. Zwiększa jasność.
2. Zwiększa wartość wybranego parametru, gdy zostało otwarte
menu.
Użytkowanie zgodne z przeznaczeniem
191
