Instrukcja montażu i obsługi ..187 LCD monitor Návod na montáž a uvedenie M55LX, M75LX do prevádzky ..... 202 Monitor LCD LCD Monitor Návod k montáži a obsluze .
PerfectView M55LX, M75LX Erklärung der Symbole Bitte lesen Sie diese Anleitung vor Einbau und Inbetriebnahme sorgfältig durch und bewahren Sie sie auf. Geben Sie sie im Falle einer Weitergabe des Produktes an den Nutzer weiter. Inhaltsverzeichnis 1 Erklärung der Symbole ............23 2 Sicherheits- und Einbauhinweise .
Sicherheits- und Einbauhinweise PerfectView M55LX, M75LX Sicherheits- und Einbauhinweise Beachten Sie die vom Fahrzeughersteller und vom Kfz-Handwerk vorgeschriebenen Sicherheitshinweise und Auflagen! Der Hersteller übernimmt in folgenden Fällen keine Haftung für Schäden: • Montage- oder Anschlussfehler • Beschädigungen am Produkt durch mechanische Einflüsse und Überspannungen •...
Seite 25
PerfectView M55LX, M75LX Sicherheits- und Einbauhinweise • Folgende Daten müssen Sie je nach Fahrzeugausstattung neu einstellen: – Radiocode – Fahrzeuguhr – Zeitschaltuhr – Bordcomputer – Sitzposition Hinweise zur Einstellung finden Sie in der jeweiligen Bedienungsanleitung. Beachten Sie folgende Hinweise bei der Montage: VORSICHT! •...
Lieferumfang PerfectView M55LX, M75LX ACHTUNG! • Schließen Sie die korrekte Spannung an. • Benutzen Sie den Monitor nicht in Umgebungen, die – direkter Sonnenstrahlung ausgesetzt sind, – starken Temperaturschwankungen unterliegen, – eine hohe Luftfeuchtigkeit aufweisen, – eine schlechte Ventilation haben, –...

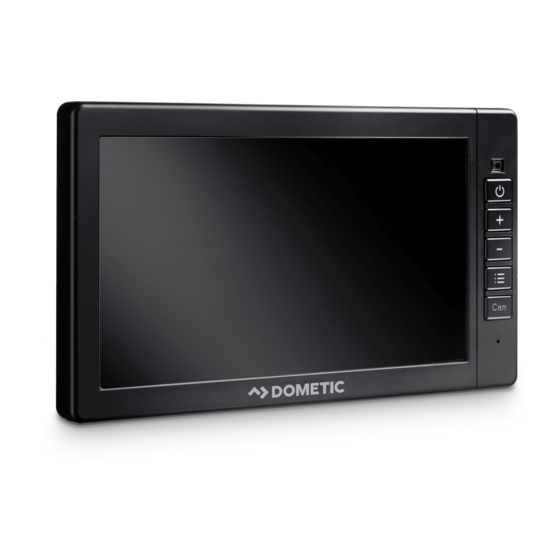

PerfectView M55LX, M75LX Bestimmungsgemäßer Gebrauch Bestimmungsgemäßer Gebrauch Die LCD-Monitore PerfectView M55LX (Art.-Nr. 9600000063) und M75LX (Art.-Nr. 9600000064) sind Monitore, die vorrangig für den Einsatz in Fahrzeugen gedacht sind. Sie können verwendet werden, um Kameras (z. B. Rückfahrvideosystem) oder andere Videoquellen anzuschließen.
Seite 28
Technische Beschreibung PerfectView M55LX, M75LX Nr. in Bezeich- Abb. 0, Beschreibung nung Seite 5 – 1. Verringert die Helligkeit. 2. Verringert den Wert des ausgewählten Parameters, wenn ein Menü geöffnet wurde. 1. Schaltet das Menü ein. 2. Ruft die einzustellenden Parameter auf...
LCD-Monitor montieren PerfectView M55LX, M75LX Monitor montieren VORSICHT! Verletzungsgefahr! Wählen Sie den Platz des Monitors so aus, dass unter keinen Umständen (z. B. durch scharfes Abbremsen, Verkehrsunfall) Fahrzeuginsassen verletzt werden können. Beachten Sie folgende Hinweise bei der Montage: • Wählen Sie einen geeigneten Montageort, so dass Sie ungehinderte Sicht auf den Monitor haben (Abb.
PerfectView M55LX, M75LX LCD-Monitor montieren Monitor elektrisch anschließen Den Schaltplan für den LCD-Monitor finden Sie in Abb. d, Seite 7. Bezeichnung Monitor 20-polige Buchse Monitorzuleitung 20-poliger Stecker 12 – 24-V-Plus-Kabel (rot): Anschluss an den Pluspol der Zündung (geschaltetes Plus, Klemme 15) oder den Pluspol der Batterie (Klemme 30) Massekabel (schwarz): Anschluss an den Minuspol der Spannungsquelle Kabel (grün): Steuereingang für Videoeingang CAM1,...
Seite 32
LCD-Monitor montieren PerfectView M55LX, M75LX • Um Beschädigungen am Kabel zu vermeiden, halten Sie beim Verlegen der Kabel immer ausreichend Abstand zu heißen Fahrzeugteilen (Leuchten, Heizung, Lüftern usw.). Beachten Sie beim Verlegen der Kabel (Abb. 3, Seite 3), dass diese •...
PerfectView M55LX, M75LX LCD-Monitor benutzen HINWEIS Beachten Sie die Stromaufnahme des Videosystems. Die Kameras sind mit Heizungen ausgestattet. Es kann maximal ein Strom von 1,5 A fließen (drei Kameras im Heiz- betrieb). Verwenden Sie bei direktem Anschluss an die Batterie einen Trennschalter.
LCD-Monitor benutzen PerfectView M55LX, M75LX Monitor einstellen Sie können den Monitor Ihren Wünschen entsprechend wie folgt einstellen (Abb. 0, Seite 5): ➤ Drücken Sie die Taste „ “ (5), um die gewünschten Parameter auszuwählen. ✓ Die einstellbaren Parameter werden in der folgenden Reihenfolge angezeigt: Seite 1: Bild –...
PerfectView M55LX, M75LX LCD-Monitor benutzen Videoquelle einstellen Gehen Sie wie folgt vor, um die Videoquelle einstellen (Abb. 0, Seite 5): ➤ Wenn Sie die Videoquelle umschalten möchten, drücken Sie die Taste „CAM“ (6). ✓ Der Monitor wechselt die Kamera in der Reihenfolge „Kamera 1 – Kamera 2 – Kamera 3 –...
LCD-Monitor pflegen und reinigen PerfectView M55LX, M75LX Distanzmarken einstellen Gehen Sie wie folgt vor, um die Distanzmarken einzustellen (Abb. 0, Seite 5): ➤ Drücken Sie die Taste „ “ (5) so oft, bis das Menü „Skala“ angezeigt wird. ✓ Die einstellbaren Distanzmarken werden angezeigt.
