LCD-monitorin asentaminen
7.2

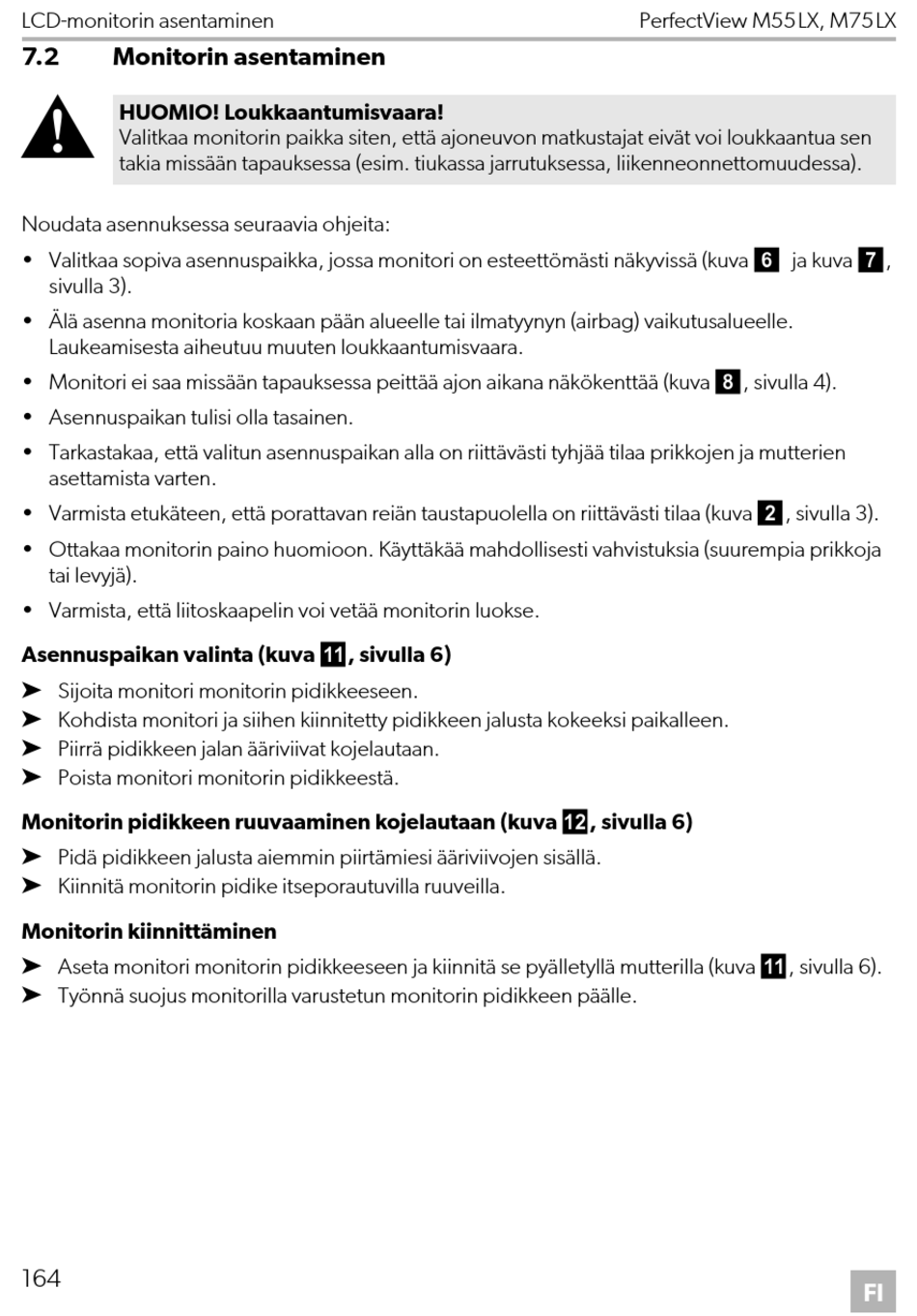

Monitorin asentaminen

!
HUOMIO! Loukkaantumisvaara!
Valitkaa monitorin paikka siten, että ajoneuvon matkustajat eivät voi loukkaantua sen
takia missään tapauksessa (esim. tiukassa jarrutuksessa, liikenneonnettomuudessa).
Noudata asennuksessa seuraavia ohjeita:
• Valitkaa sopiva asennuspaikka, jossa monitori on esteettömästi näkyvissä (kuva 6 ja kuva 7,
sivulla 3).
• Älä asenna monitoria koskaan pään alueelle tai ilmatyynyn (airbag) vaikutusalueelle.
Laukeamisesta aiheutuu muuten loukkaantumisvaara.
• Monitori ei saa missään tapauksessa peittää ajon aikana näkökenttää (kuva 8, sivulla 4).
• Asennuspaikan tulisi olla tasainen.
• Tarkastakaa, että valitun asennuspaikan alla on riittävästi tyhjää tilaa prikkojen ja mutterien
asettamista varten.
• Varmista etukäteen, että porattavan reiän taustapuolella on riittävästi tilaa (kuva 2, sivulla 3).
• Ottakaa monitorin paino huomioon. Käyttäkää mahdollisesti vahvistuksia (suurempia prikkoja
tai levyjä).
• Varmista, että liitoskaapelin voi vetää monitorin luokse.
Asennuspaikan valinta (kuva a, sivulla 6)
➤ Sijoita monitori monitorin pidikkeeseen.
➤ Kohdista monitori ja siihen kiinnitetty pidikkeen jalusta kokeeksi paikalleen.
➤ Piirrä pidikkeen jalan ääriviivat kojelautaan.
➤ Poista monitori monitorin pidikkeestä.
Monitorin pidikkeen ruuvaaminen kojelautaan (kuva b, sivulla 6)
➤ Pidä pidikkeen jalusta aiemmin piirtämiesi ääriviivojen sisällä.
➤ Kiinnitä monitorin pidike itseporautuvilla ruuveilla.
Monitorin kiinnittäminen
➤ Aseta monitori monitorin pidikkeeseen ja kiinnitä se pyälletyllä mutterilla (kuva a, sivulla 6).
➤ Työnnä suojus monitorilla varustetun monitorin pidikkeen päälle.
