Handbuch XI1-E/-E-R DE
SEG Electronics GmbH

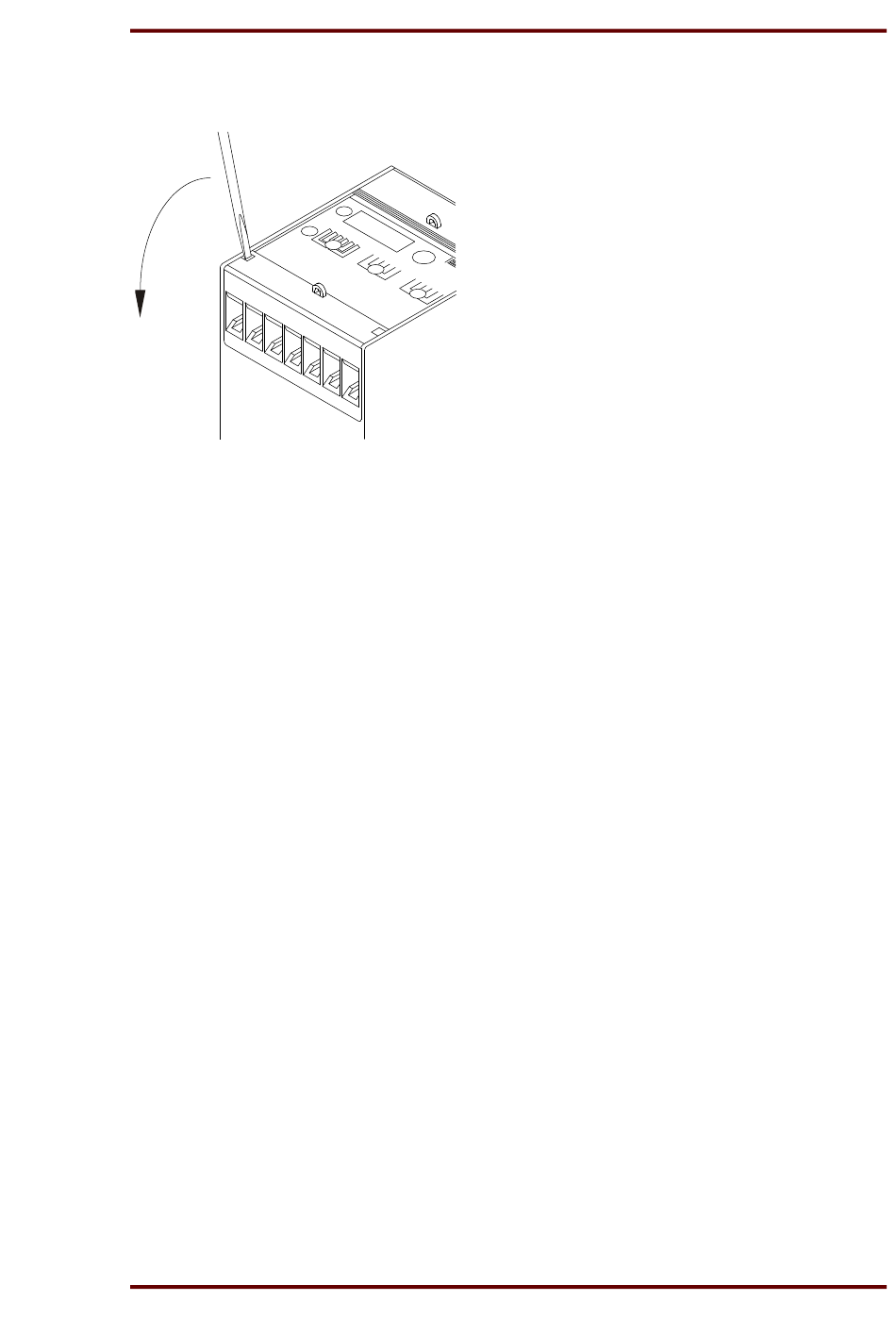

Zur Einstellung des Gerätes bitte die Klarsichtabdeckung des Gerätes wie dargestellt öffnen. Keine
Gewalt anwenden! Die Klarsichtabdeckung bietet zwei Fächer zum Einschieben von Beschriftungs-
schildern.
Abbildung 4.3: Öffnen des Gehäusedeckels
LEDs
Die LED "ON" dient zur Anzeige der Betriebsbereitschaft (bei anliegender
Hilfsversorgungsspannung Uv). Die LEDs IE> und IE>> (IE> und UE> beim XI1-E-R) signalisieren
eine Anregung (Blinken) bzw. Auslösung (Dauerlicht) der entsprechenden Funktionen.
Test-Taster
Dieser Taster dient zur Test-Auslösung des Gerätes. Nach einer 5 s langen Betätigung des Tasters
findet eine Überprüfung der Hardware statt, wobei beide Ausgangsrelais in den Auslösezustand
gehen und alle Auslöse-LEDs aufleuchten.
DOK-TD-XI1-E Rev. B
11
