SEG Electronics GmbH
Durch Ermittlung der Blindstromkomponente über die sin φ - Einstellung und anschließendem
Vergleich mit der Verlagerungsspannung U
Leitung erdschlussbehaftet ist.
Bei erdschlussfreien Leitungen liegt die kapazitive Komponente IC(a) des Summenstromes 90°
voreilend zur Verlagerungsspannung. Bei einer erdschlussbehafteten Leitung eilt der kapazitive
Strom der Verlagerungsspannung um 90° nach.

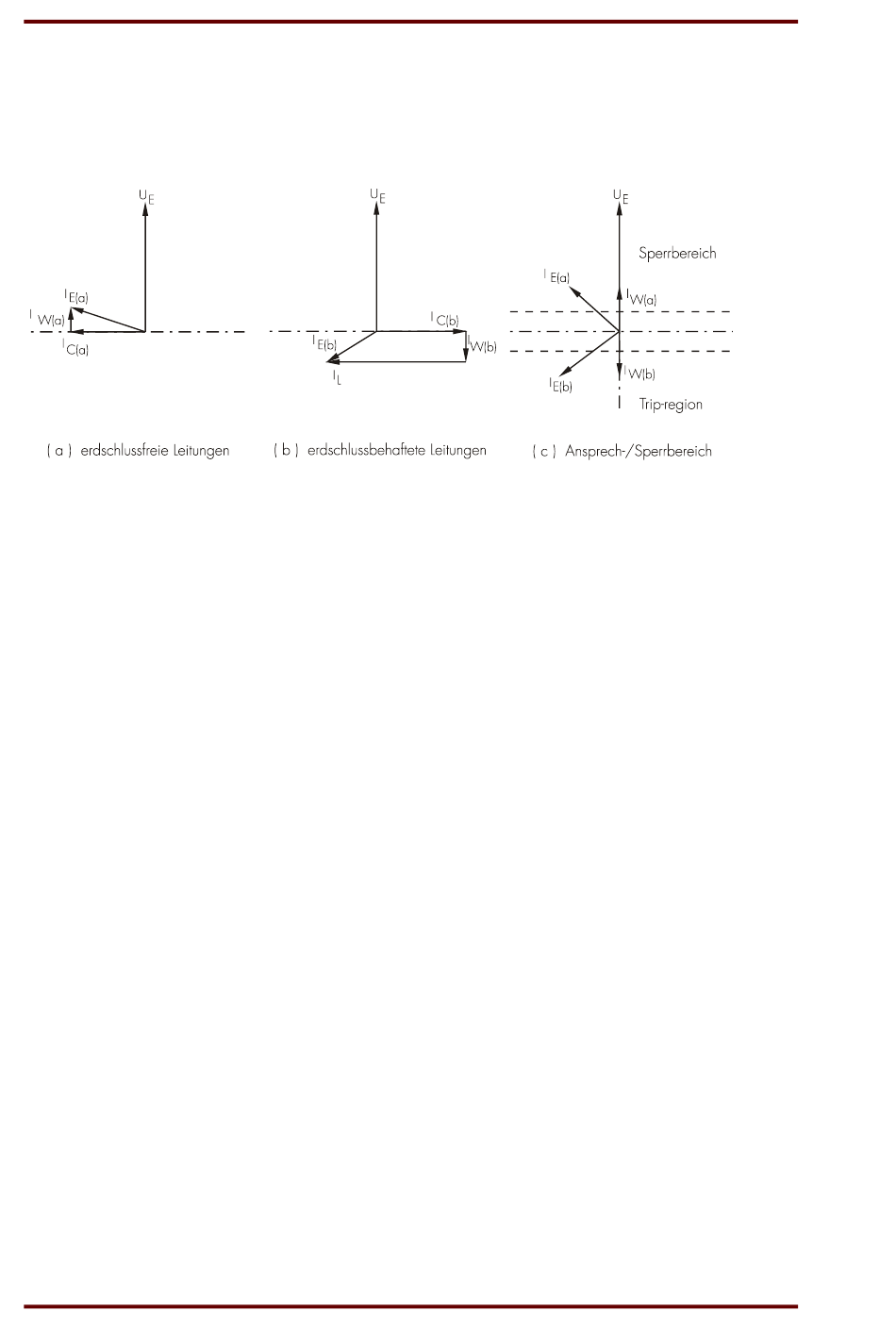

Abbildung 3.2: Phasenlagen von Verlagerungsspannung und Summenströmen im kompensierten Netz bei
Erdschluss (cos φ)
U
-
Verlagerungsspannung
E
I
-
Summenstrom
E
I
-
induktive Komponente des Summenstromes
L
I
-
kapazitive Komponente des Summenstromes
C
I
-
ohmsche Komponente des Summenstromes
W
In kompensierten Netzen lässt sich aus der Blindstromkomponente keine Aussage über die
Erdschlussrichtung treffen, da der Blindanteil des Erdstromes vom Kompensationsgrad des Netzes
ab-hängt. Zur Richtungsbestimmung wird die ohmsche Komponente des Summenstromes (cos φ -
Einstellung) herangezogen.
Bei erdschlussfreien Leitungen sind Wirkstrom und Verlagerungsspannung phasengleich während
die ohmsche Komponente bei erdschlussbehafteter Leitung in Gegenphase zur
Verlagerungsspannung liegt. Durch eine effiziente digitale Filterung werden alle Harmonischen
unterdrückt. Somit beeinträchtigen z. B. die beim Lichtbogenfehler vorhandenen ungradzahligen
Harmonischen nicht die Schutzfunktion.
Ist die gemessene Verlagerungsspannung größer als der Einstellwert UE>, so erfolgt nach Ablauf
der ein-gestellten Auslösezeit tUE> die Auslösung des Relais UE>.
Gleichzeitig mit der Anregung des Relais UE> erfolgt die Berechnung der Erdschlussrichtung über
sinφ bzw. cos φ Verfahren.
Liegt die ohmsche Komponente (cosφ Verfahren) bzw. kapazitive Komponente (sinφ Verfahren)
des Summenstromes über dem Einstellwert IE>, so erfolgt nach Ablauf der eingestellten
Auslösezeit tIE> die Auslösung des Relais IE>.
8
entscheidet das XI1-E-R ob die zu schützende
E
Handbuch XI1-E/-E-R DE
DOK-TD-XI1-E Rev. B
