SEG Electronics GmbH
Handbuch XI1-E/-E-R DE

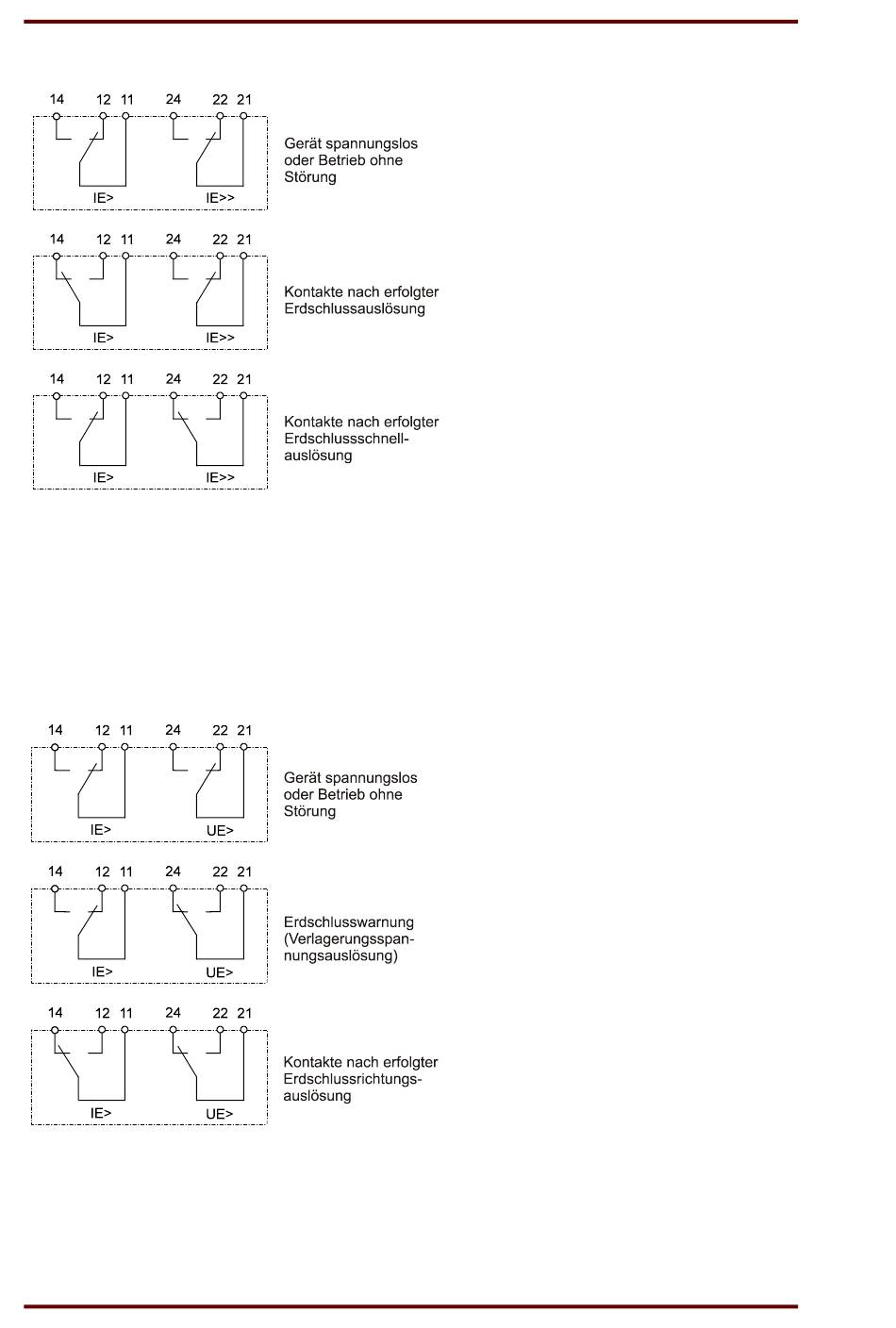

Kontaktstellungen (XI1-E)
Abbildung 2.3: Kontaktstellungen XI1-E
Hinweis:
Sollen die Auslösekontakte von IE> und IE>> gemein-sam auf die Auslösespule des
Leistungsschalters wirken, so sind diese extern zu verknüpfen!
Kontaktstellungen (XI1-E-R)
Abbildung 2.4: Kontaktstellungen XI1-E-R
Hinweis
Ohne Überschreiten der Erdspannungseinstellung erfolgt keine Erdschlussrichtungsauslösung!
Alternativ zur Erdschlusserfassung kann auch ein Kabelumbauwandler an die Klemmen IE1 und
IE2 an-geschlossen werden.
6
DOK-TD-XI1-E Rev. B
