3.4 Evenwicht van de atmosferische druk
Zodra u het instrument ontvangt, zal het nodig zijn om ervoor te zorgen dat in het instrument en
buiten het instrument dezelfde atmosferische druk aanwezig is. Het is waarschijnlijk dat deze
drukken tijdens de verzending zullen veranderen.
Om ervoor te zorgen dat de drukken gelijk zijn, drukt u simpelweg op de drukontlastklep op de
bovenkant van het instrument (nr. 5 in
voordat u de knop loslaat.
3.5 Aansluitingen
3.5.1 Doorstroomcel
De monsterinlaat (nr. 1 in
op pagina 161) van de doorstroomcel maken gebruik van transparante kunststof slangen met een
diameter van ¼ inch. Sluit deze aan met knelkoppelingen op respectievelijk de monsterbron en de
afvoer.
Controleer de monsterstroom met het instelventiel (Nr. 2 in
voorkant van de doorstroomcel.
Indien u deze heeft besteld, heeft u ook een monsterleidingsadapter model 32051 ontvangen om de
inlaatleiding van de doorstroomcel te bevestigen aan het monsterafnamepunt.
3.5.2 Aansluiting van het instrument op een pc

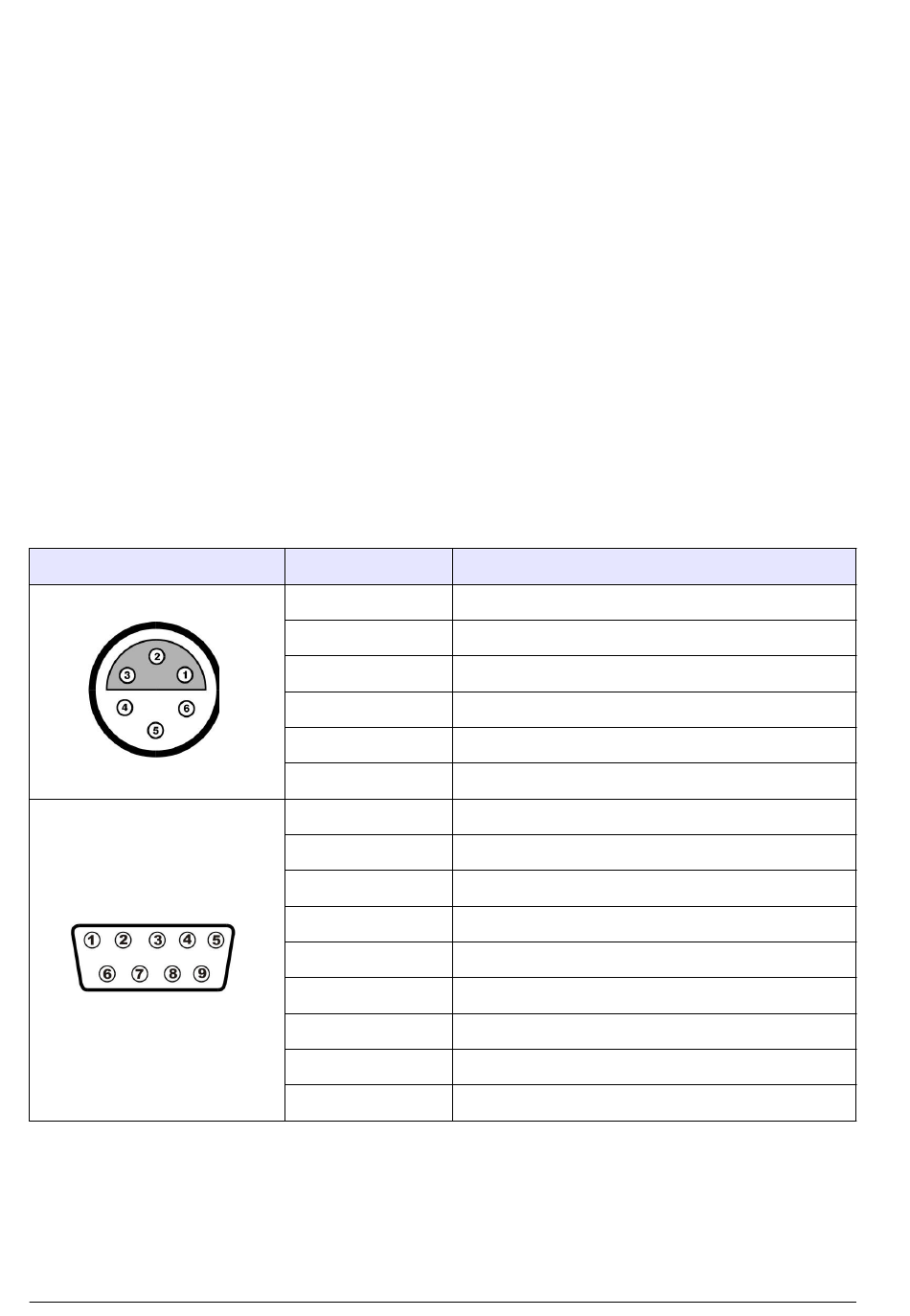

Bij het instrument wordt een RS-232-kabel geleverd met een 6-pins LEMO-stekker aan het ene
uiteinde en een 9-pins type D-stekker aan het andere uiteinde.
Aansluiting
Opmerking: Als u een adapter gebruikt voor het verbinden met de pc, controleer dan of deze hiervoor geschikt is
en de negen pinnen dus allemaal bruikbaar zijn. Bepaalde 25-tot-9-pinsadapters worden geleverd voor specifieke
toepassingen, zoals een muis, en dan zijn misschien alleen bepaalde pinnen bruikbaar.
Het is niet nodig de pc op het instrument aangesloten te laten tijdens metingen. Deze verbinding is
nodig voor het downloaden van opgeslagen metingen, real-time monitoring, bekijken en wijzigen van
configuratieparameters en het testen van het instrument vanaf de pc.
162 Nederlands
Afbeelding 1
Afbeelding 1 op pagina 161) en -uitlaat (nr. 4 in
LEMO-6-pins
Pin 1
Pin 2
Pin 3
Pin 4
Pin 5
Pin 6
Pin 1
Pin 2
Pin 3
Pin 4
Pin 5
Pin 6
Pin 7
Pin 8
Pin 9
op pagina 161) gedurende ongeveer 5 seconden
Afbeelding 1 op pagina 161) aan de
Beschrijving
Verstuurde gegevens (TXD)
Ontvangen gegevens (RXD)
CTS
RTS
Niet gebruikt
Massa
Niet gebruikt
RS-232 verzonden gegevens (TXD)
RS-232 ontvangen gegevens (RXD)
Niet gebruikt
Massa
Niet gebruikt
Verzoek om RTS te verzenden
Toestemming om RTS te verzenden
Niet gebruikt
