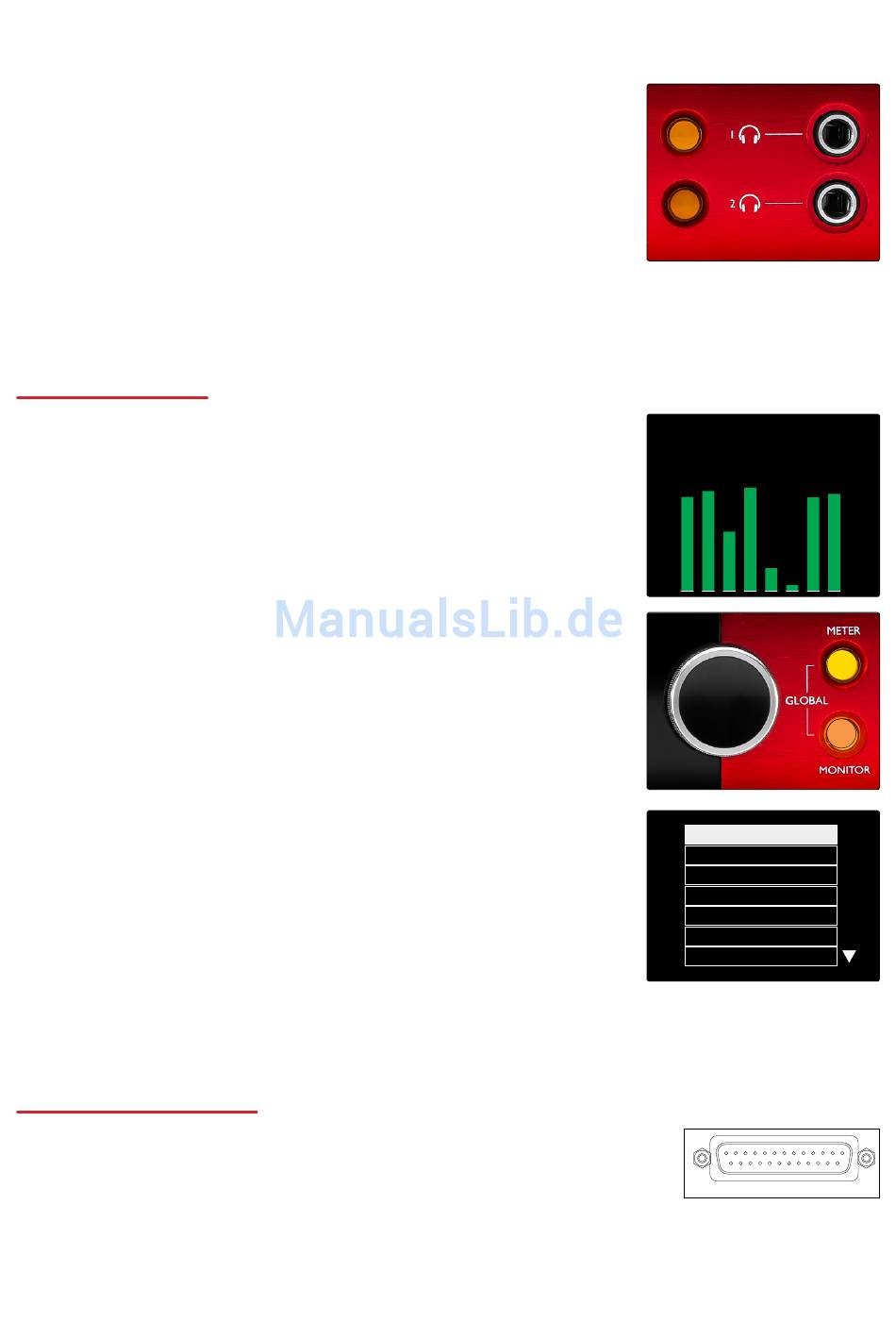

Kopfhörer
Auf der Vorderseite stehen zwei voneinander unabhängige
Kopfhörerausgänge zur Verfügung.
• Um die Kopfhörerlautstärke
Dim- bzw. Mute-Funktion zu aktivieren – drücken Sie
eine der Tasten zur Kopfhörer-auswahl.
Lesen Sie dazu auch „Focusrite Control – Monitor Controls" auf Seite 23.
Zur Aktivierung und Programmierung der Dim- und Mute-Funktion lesen Sie bitte
den Abschnitt „Mute und Dim" weiter vorne, allerdings übernimmt nun die Taste
zur Kopfhörer-Auswahl die Funktion der dort beschriebenen „Monitor-Taste".

Pegelanzeigen

Auf dem mittleren LCD-Screen werden acht Pegelanzeigen
dargestellt. Sie stellen die internen Signalpegel hinter der A/D-
Wandlung dar, 0 dBFS entspricht dabei der Vollaussteuerung.
Eine rote Clip-Anzeige in jedem Kanal zeigt etwaige Übersteuerungen.
Quellauswahl für die Pegelanzeigen
So wählen Sie die Quelle für das 8-kanalige LCD-Display aus:
Drücken Sie die Taste Meter auf der Vorderseite, um auf die
1
Meter-Quellliste zuzugreifen.
Wählen Sie mit dem Output-Endlosregler den gewünschten
2
Eingang aus.
Drücken Sie den Output-Endlosregler, um die Auswahl zu
3
bestätigen.
Drücken Sie die Monitor- oder eine der Kopfhörer-
4
Auswahltasten, um die Quellauswahl zu beenden.
analoge ausgänge
2
Über den 25-poligen, weiblichen D-Sub-Anschluss auf der Rückseite
stehen acht analoge Ausgänge zur Verfügung.
WORD LOOP
CLOCK SYNC
Die Aussteuerung der analogen Ausgänge kann nicht verändert
werden. 0 dBFS entspricht hier einem Signalpegel von +18 dBu.
einzustellen
IN
OUT
IN OUT IN
OPTICAL 9-16 OPTICAL 1-8
– oder
1
PRIMARY PORT
OUT
IN OUT
R
SPDIF
15
die
Kopfhörer-Auswahltasten
Analogue Inputs [I-8]
I 2 3 4 5 6 7 8
Analogue Inputs
Network Inputs
Network Inputs
Network Inputs
Auswahlliste für die Pegelanzeigen
2
L
MONITOR OUTPUTS
[1-8]
SPDIF Inputs
[1-2]
ADAT 1
[1-8]
ADAT 2
[9-16]
[1-8]
[9-16]
[17-24]
LINE INPUTS 1-8
LINE OUTPUTS 3-10
4
