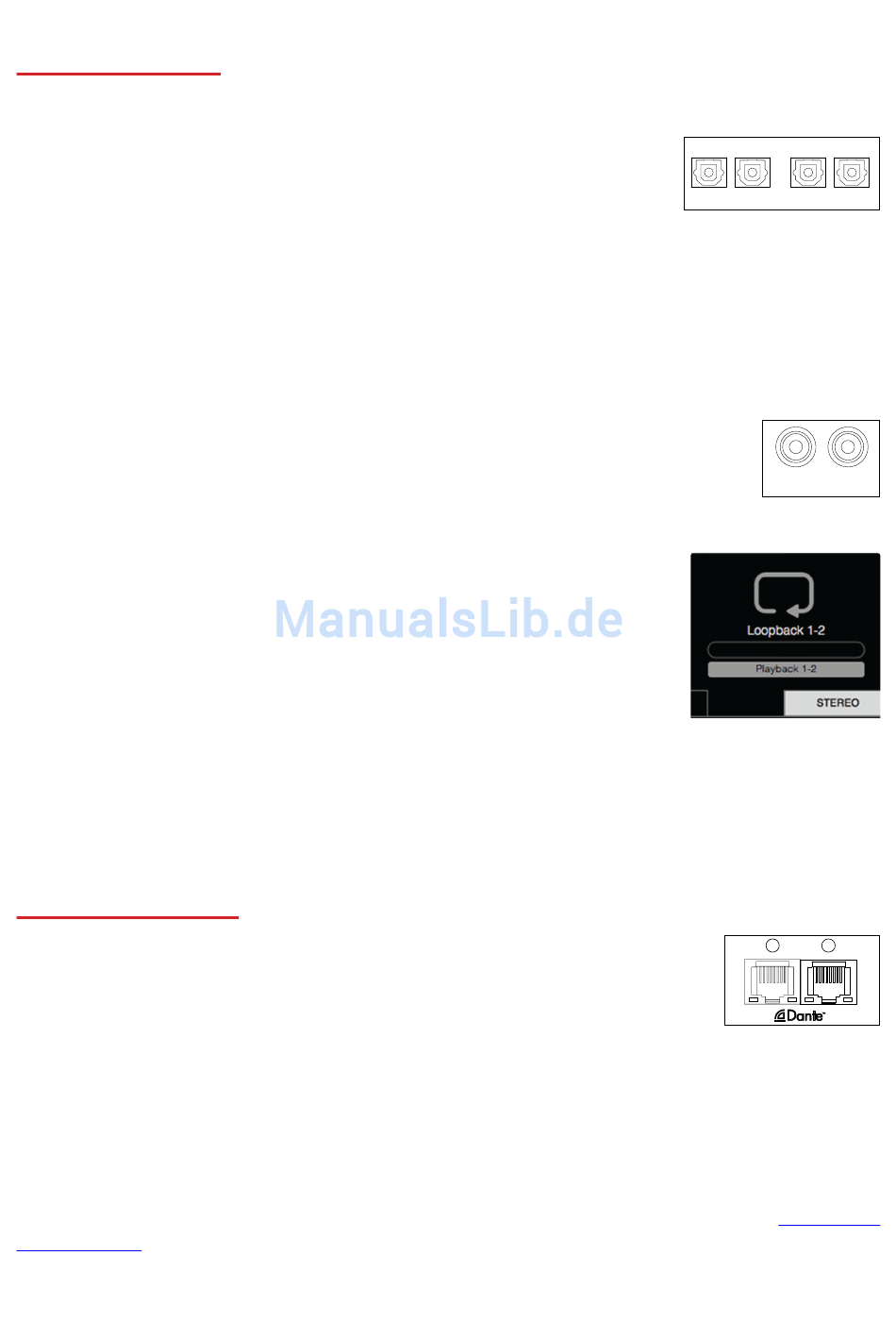

Digitaleingänge
aDat
Die Anschlüsse der ADAT-Eingänge 1 und 2 befinden sich auf der Ge-
räterückseite. Die Signale liegen an, sobald das Kabel des Quellgeräts
angeschlossen und verriegelt ist.
Jeder Anschluss bietet:
• 8 Kanäle bei
• 4 Kanäle bei
• 2 Kanäle bei
s/PDIf
Die Cinch-Anschlüsse der zwei S/PDIF-Kanäle befinden sich auf der Geräterück-
seite.
loopback-Eingang
Über die virtuellen Loopback-Eingänge von Red 4Pre lässt sich jede in Fo-
cusrite Control angelegte Mischung zur Aufnahme wieder auf Ihre DAW
speisen. Dies kann die Audioausgabe einer anderen Anwendung oder eine
komplette, in Focusrite Control erstellte Monitormischung mit analogen
oder digitalen Eingangsquellen sowie beliebigen Wiedergabesignalen sein,
die Sie in Ihrer DAW aufnehmen möchten.
Die Loopback-Funktion nutzt die „virtuellen" Eingänge, die zwar keine
physikalische Entsprechung am Gerät haben, sich aber in der DAW ganz
normal als Signalquellen für die Aufnahme verwenden lassen.
Weitere Informationen zu Focusrite Control finden Sie auf Seite 21.
Dante-anschluss
Für den Anschluss an ein Dante-Netzwerk stehen auf der Geräterückseite
zwei über einen Switch verbundene RJ45-Anschlüsse zur Verfügung. Verbin-
den Sie Red 4Pre über ein herkömmliches CAT5e oder CAT6 Netzwerkkabel
mit dem Dante-Netzwerk.
Die in die Buchsen integrierten LEDs zeigen eine korrekte Netzwerkverbindung sowie die Netz-
werkaktivität an.
Beachten Sie, dass die Dante-Anschlüsse für die Verbindung mit einem einzelnen, von einem Switch verwalteten
Netzwerk konfiguriert sind und nicht als Primär- und Sekundär-Port einer redundanten Verbindung verwendet werden
können.
Weitere Informationen zu Dante-Netzwerken finden Sie auf der Webseite von Audinate:
audinate.com/
Focusrite
44,1 / 48 kHz
88,2 / 96 kHz
176,4 / 192 kHz
Focusrite
1
2
WORD
CLOCK
13
1
2
WORD
CLOCK
(SMUX)
(SMUXII)
IN
OUT
IN
OUT
LOOP
OPTICAL 9-16
SYNC
IN
OUT
IN
OUT
IN
LOOP
OPTICAL 9-16
OPTICAL 1-8
SYNC
IN
OUT
IN
OPTICAL 1-8
SPDIF
Focusrite Control – Routing
des Loopback-Signals
Focusrite
1
http://www.
1
P
OUT
IN
OUT
SPDIF
1
PRIMARY PORT
2
OUT
R
MONITOR O
2
O
WORD
LOOP
CLOCK
SYNC
