anhängE
anhang 1 – Pinbelegung der anschlüsse

XLR-Buchsen

Anschlusstyp:
Gilt für:

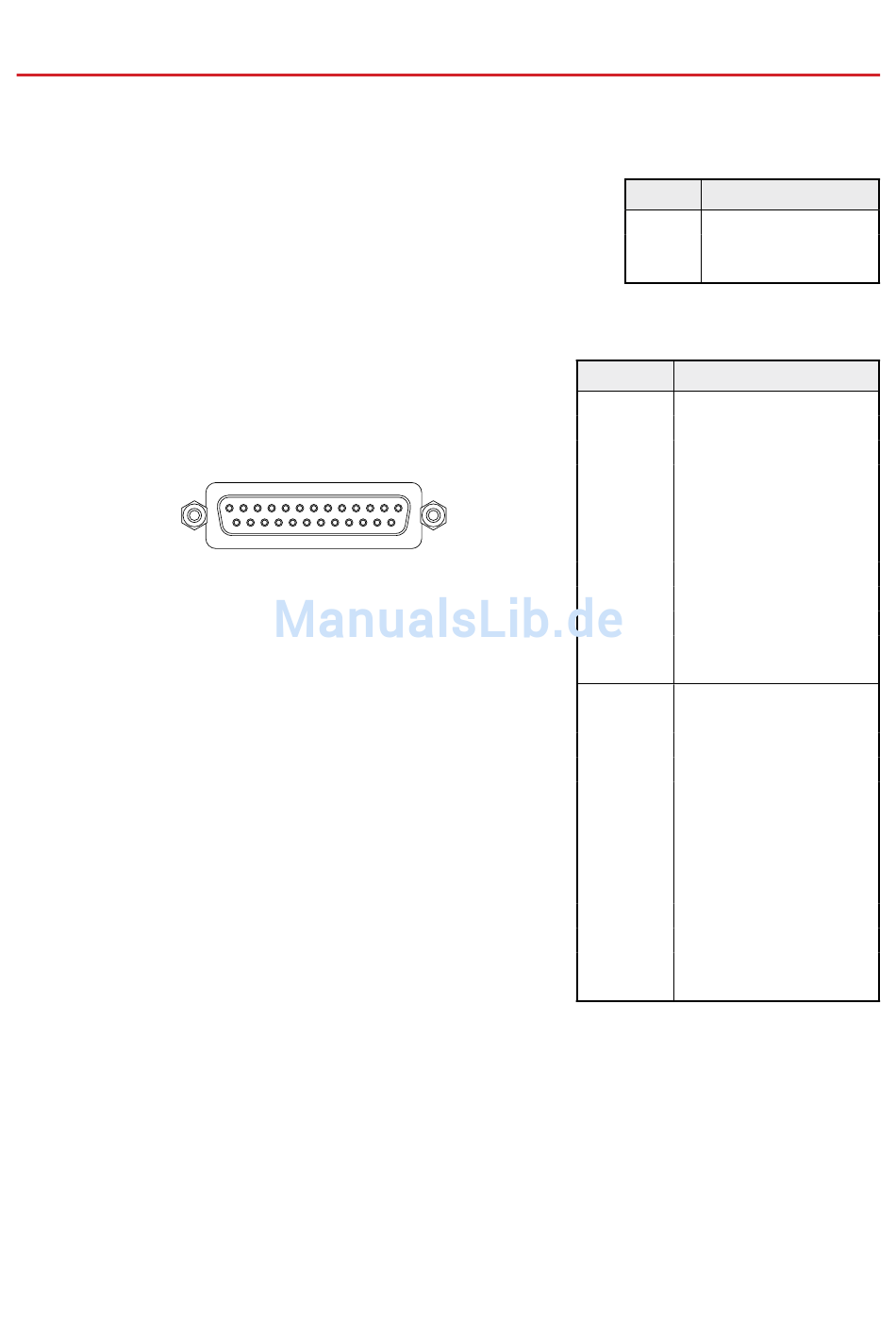

DB25 (AES59) Buchse

Anschlusstyp:
Gilt für:
XLR-3, weiblich
Mikrofon-Eingänge
DB25, weiblich
Analoge Line-Ein-/-Ausgänge
13
25
1
14
24
Pin signal
1 Schirm
2 + Phase
3 - Phase
Pin signal
1 Kanal 8
14 Kanal 8
2 Masse
15 Kanal 7
3 Kanal 7
16 Masse
4 Kanal 6
17 Kanal 6
5 Masse
18 Kanal 5
6 Kanal 5
19 Masse
7 Kanal 4
20 Kanal 4
8 Masse
21 Kanal 3
9 Kanal 3
22 Masse
10 Kanal 2
23 Kanal 2
11 Masse
24 Kanal 1
12 Kanal 1
25 Masse
13 Nicht belegt
+
–
+
–
+
–
+
+
–
+
–
+
–
+
–
