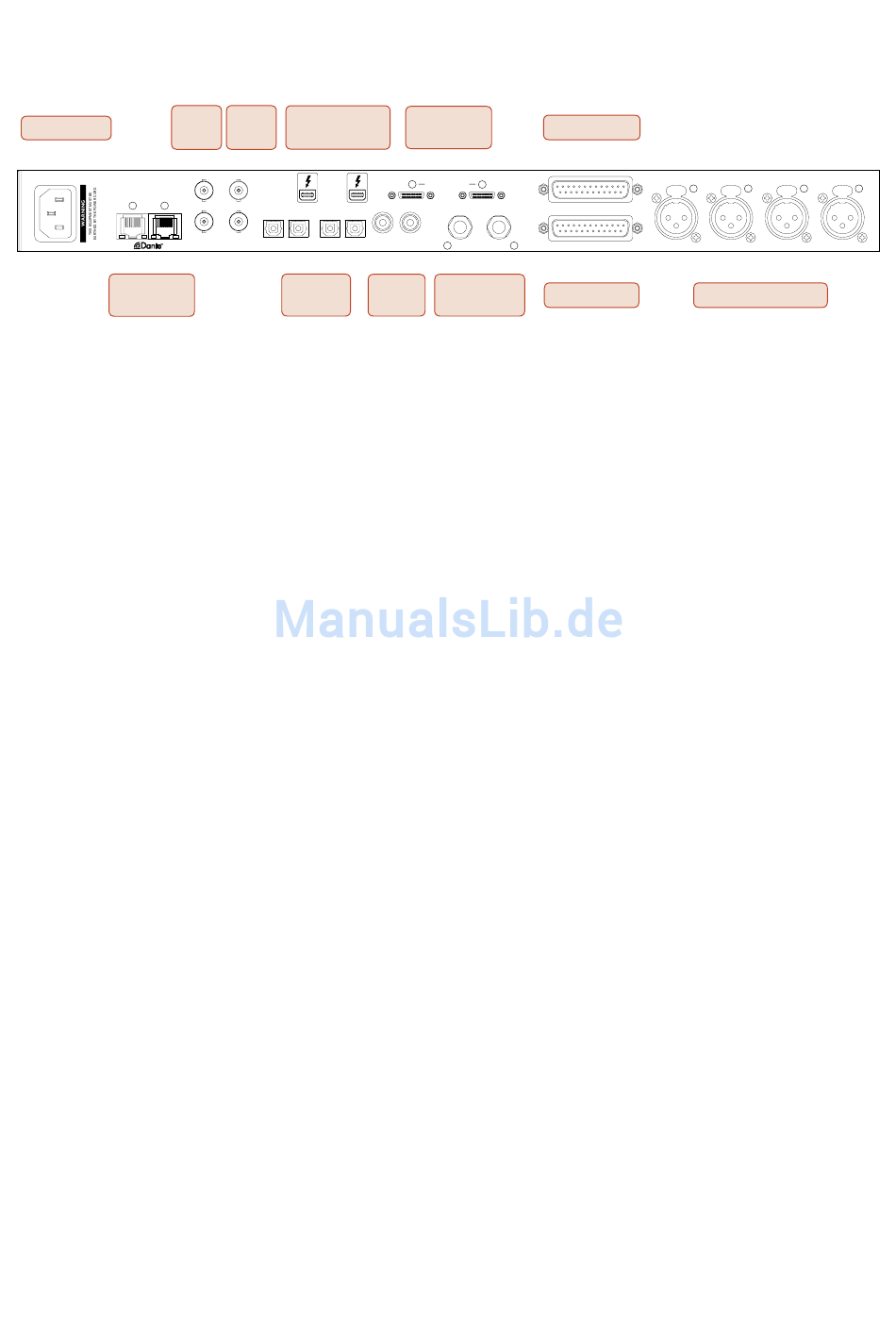

Rückseite
Word
Netzbuchse
Clock
Focusrite
1
2
Dante-
Netzwerk
• netzbuchse. Standard-IEC-Buchse zum Anschluss an das Stromnetz. Red 4Pre verfügt über ein
Universalnetzteil für Versorgungsspannungen zwischen 100 und 240 V.
• Word clock – Eingang zur Synchronisation auf ein Wordclock-Signal
• Word clock – ausgang Hier liegt das im Gerät ausgewählte Clock-Signal an.
• loop sync I/o Über diese Anschlüsse lässt sich Red 4Pre in die I/O-Kette eines Pro Tools Sys-
tems einbinden.
• Zwei thunderbolt 2 Anschlüsse für den direkten oder seriellen Anschluss an Ihre Workstation
• Pro tools schnittstelle. Zwei Primary-Mini-DigiLink-Anschlüsse zur Verbindung mit Pro Tools |
HD und HDX PCIe-Karten über Mini-DigiLink-Kabel
• line-Eingänge über 25-polige D-Sub-Buchse. Die Belegung der Line-Eingänge entspricht dem
AES59-Standard (auch als TASCAM-Analog-Standard bekannt).
Beachten Sie bitte, dass die Line-Eingänge 1 – 4 alternativ den Mikrofon- und/oder Instrumentenanschlüssen
zugewiesen werden können und dann gegebenenfalls nicht an der D-Sub-Buchse anliegen. Weitere Informationen
finden Sie auf Seite 11.
• line-ausgänge über 25-polige D-Sub-Buchse
• Mikrofoneingänge über verriegelbare XLR3-F-Anschlüsse
• netzwerk. Zwei RJ45 Netzwerkbuchsen für das Dante-Netzwerk. Die Anschlüsse sind über ei-
nen integrierten 2-Port-Switch verbunden und können somit beide belegt werden.
• aDat I/O 1 und 2. Zwei unabhängige achtkanalige, optische ADAT-Ein-/Ausgänge mit TOSLINK-
Anschlüssen
• s/PDIf I/O. 2-kanalige Digitalschnittstelle mit Cinch-Buchsen
• Monitor-ausgänge . Symmetrische 6,35 mm TRS-Klinkenbuchsen zum Anschluss von Monitor-
lautsprechern. Das Ausgangssignal liegt mit Line-Pegel an, zum Betrieb passiver Lautsprecher
wird daher ein externer Verstärker benötigt.
Die Anschlussbelegung entnehmen Sie bitte Anhang 1 auf Seite 24.
Loop
Thunderbolt™-
Sync
2-Interface
IN
OUT
IN
OUT
IN
OUT
WORD
LOOP
OPTICAL 9-16
OPTICAL 1-8
CLOCK
SYNC
2 x ADAT
I/O
Pro Tools
Schnittstelle
1
PRIMARY PORT
2
IN
OUT
SPDIF
R
L
MONITOR OUTPUTS
S/PDIF
L/R-Monitor-
I/O
Ausgänge
8
Line-Eingänge
4
LINE INPUTS 1-8
LINE OUTPUTS 3-10
Line-Ausgänge
Mikrofoneingänge
3
2
1
MIC INPUTS
