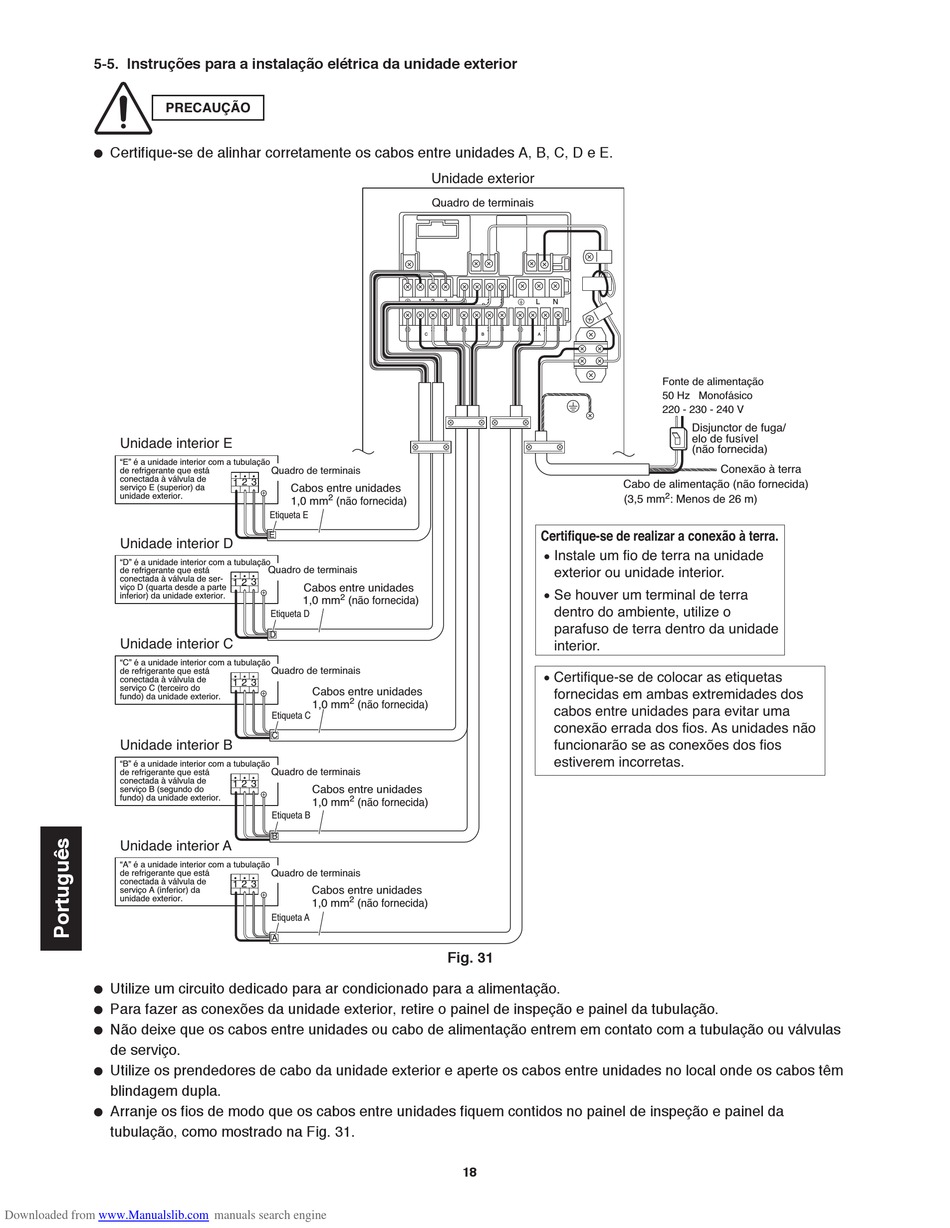

5-5. Instruções para a instalação elétrica da unidade exterior
PRECAUÇÃO
Certifique-se de alinhar corretamente os cabos entre unidades A, B, C, D e E.
�
Unidade interior E
"E" é a unidade interior com a tubulação
de refrigerante que está
conectada à válvula de
serviço E (superior) da
unidade exterior.
Unidade interior D
"D" é a unidade interior com a tubulação
de refrigerante que está
conectada à válvula de ser-
viço D (quarta desde a parte
inferior) da unidade exterior.
Unidade interior C
"C" é a unidade interior com a tubulação
de refrigerante que está
conectada à válvula de
serviço C (terceiro do
fundo) da unidade exterior.
Unidade interior B
"B" é a unidade interior com a tubulação
de refrigerante que está
conectada à válvula de
serviço B (segundo do
fundo) da unidade exterior.
Unidade interior A
"A" é a unidade interior com a tubulação
de refrigerante que está
conectada à válvula de
serviço A (inferior) da
unidade exterior.
Utilize um circuito dedicado para ar condicionado para a alimentação.
�
Para fazer as conexões da unidade exterior, retire o painel de inspeção e painel da tubulação.
�
Não deixe que os cabos entre unidades ou cabo de alimentação entrem em contato com a tubulação ou válvulas
�
de serviço.
Utilize os prendedores de cabo da unidade exterior e aperte os cabos entre unidades no local onde os cabos têm
�
blindagem dupla.
Arranje os fios de modo que os cabos entre unidades fiquem contidos no painel de inspeção e painel da
�
tubulação, como mostrado na Fig. 31.
Downloaded from www.Manualslib.com
Quadro de terminais
1 2 3
Cabos entre unidades
2
1,0 mm (não fornecida)
Etiqueta E
E
Quadro de terminais
1 2 3
Cabos entre unidades
2
1,0 mm (não fornecida)
Etiqueta D
D
Quadro de terminais
1 2 3
Cabos entre unidades
2
1,0 mm (não fornecida)
Etiqueta C
C
Quadro de terminais
1 2 3
Cabos entre unidades
2
1,0 mm (não fornecida)
Etiqueta B
B
Quadro de terminais
1 2 3
Cabos entre unidades
2
1,0 mm (não fornecida)
Etiqueta A
A
manuals search engine
Unidade exterior
Quadro de terminais
1 2 3 1 2 3 L N
E D
1 2 3 1 2 3 1 2 3
C B A
Certifique-se de realizar a conexão à terra.
Instale um fio de terra na unidade
exterior ou unidade interior.
Se houver um terminal de terra
dentro do ambiente, utilize o
parafuso de terra dentro da unidade
interior.
Certifique-se de colocar as etiquetas
fornecidas em ambas extremidades dos
cabos entre unidades para evitar uma
conexão errada dos fios. As unidades não
funcionarão se as conexões dos fios
estiverem incorretas.
Fig. 31
18
Fonte de alimentação
50 Hz Monofásico
220 - 230 - 240 V
Disjunctor de fuga/
elo de fusível
(não fornecida)
Conexão à terra
Cabo de alimentação (não fornecida)
2
(3,5 mm : Menos de 26 m)
