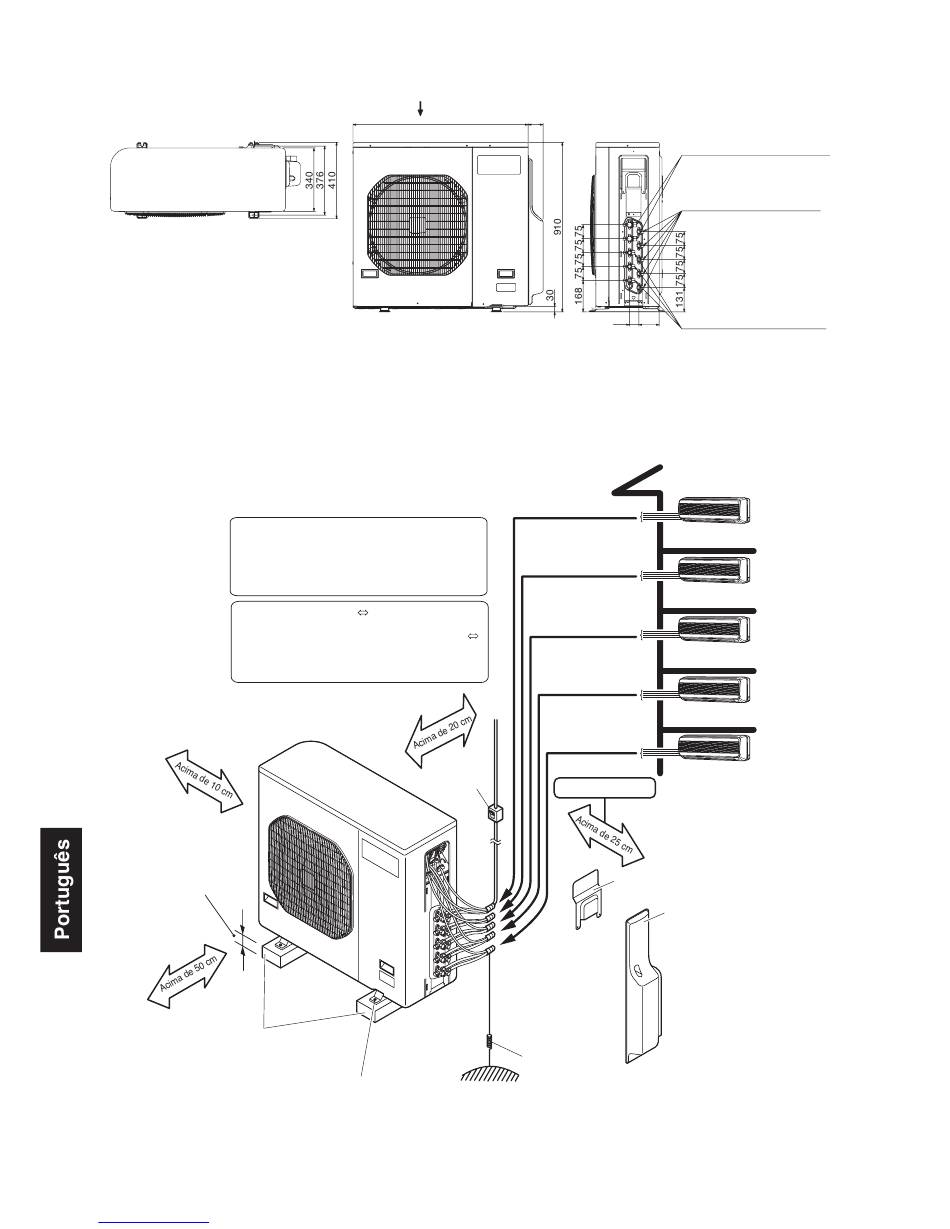

2-4. Dimensões exteriores da unidade exterior
2-5. Diagrama da instalação da unidade exterior
Nunca instale somente uma unidade interior.
Assegure um espaço
de 15 cm se uma
mangueira de
drenagem for utilizada.
Base (não fornecida)
(concreto ou material similar)
Downloaded from www.Manualslib.com
A
Certifique-se de conectar as unidades interiores e
exteriores somente nas combinações que estão listadas
no catálogo ou na tabela de combinações fornecida com
a unidade exterior.
(Tome cuidado. Conectar quaisquer outros modelos pode
resultar numa falha de operação e mau funcionamento.)
As dimensões indicadas por na figura abaixo são os
espaços necessários para manter o bom desempenho.
Instale em um lugar onde as dimensões indicadas por
são asseguradas, e onde 2 ou mais lados da unidade não
fiquem obstruídos. Em princípio, a direção superior não
deve ficar obstruída.
Aperte com parafusos
de ancoragem (não fornecida)
(3/8" ou M10, 4 pontos)
manuals search engine
A
940 80
Fig. 6a
Disjuntor de fuga/
Espaço de serviço
elo de fusível
E
D
C
B
A
Fio de terra
(não fornecida)
Fig. 6b
10
Válvula de serviço no
lado do tubo largo
(Diâmetro exterior ø12,70)
Válvula de serviço no
lado to tubo estreito
(Diâmetro exterior ø6,35)
Válvula de serviço no
lado do tubo largo
51 110
(Diâmetro exterior ø9,52)
unidade: mm
Unidade para uso interno E
Unidade para uso interno D
Unidade para uso interno C
Unidade para uso interno B
Unidade para uso interno A
Tampa dos terminais
Painel de
acesso "C"
