DE

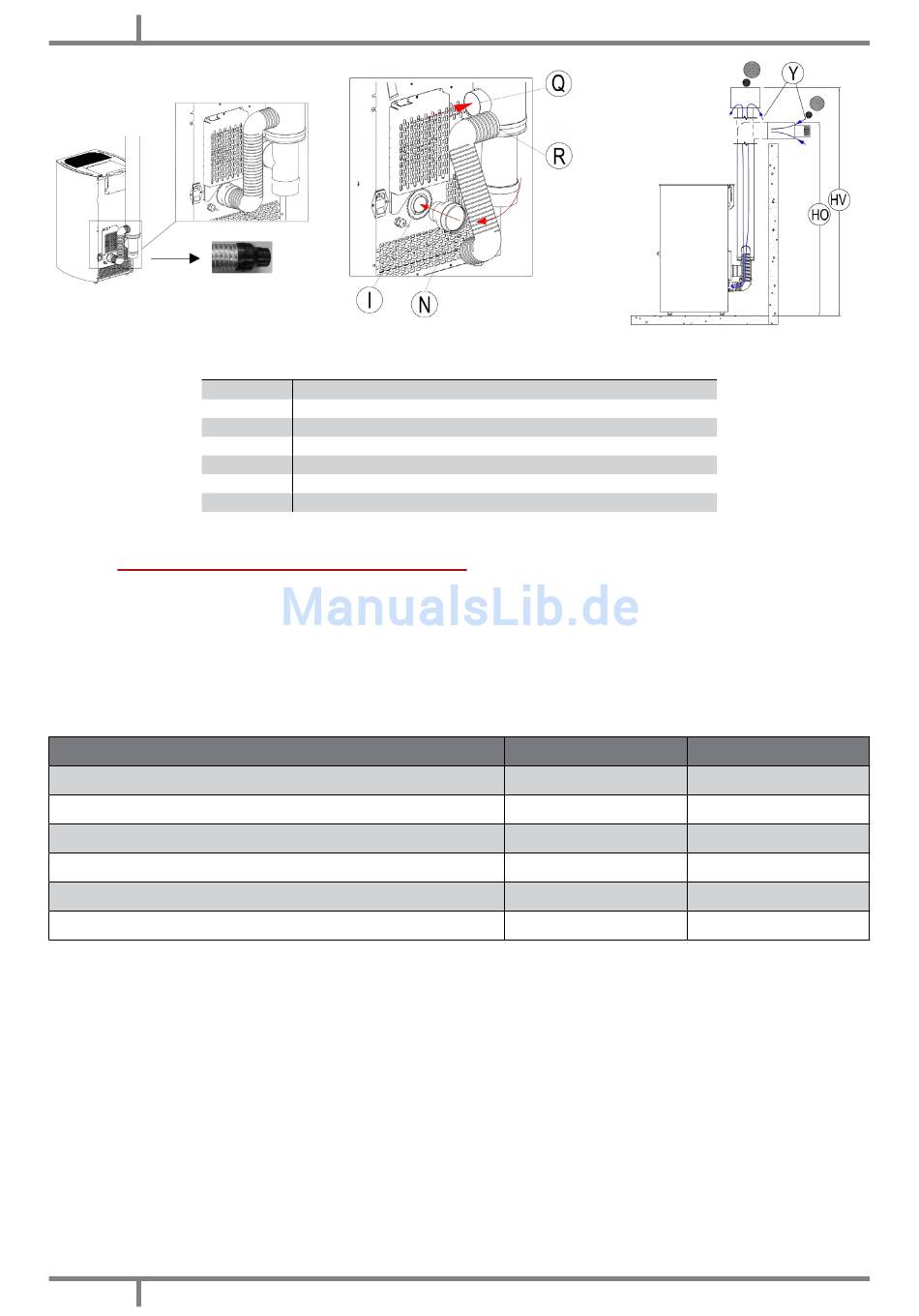

Fig. 9 - Flexibler Schlauch
LEGENDE
9.10
ANSCHLUSS AN DEN RAUCHABZUG
Der Pelletofen funktioniert mit einem Rauchgas-Zwangsabzug über einen Ventilator; es ist Pflicht, sicherzustellen,
dass alle Rohre fachgerecht gemäß EN 1856-1, EN 1856-2 und UNI / TS 11278 im Hinblick auf die Wahl der
Materialien installiert sind, und alles nach UNI 10683:2012 von spezialisierten Unternehmen und Fachpersonal
gefertigt wurde.
• Die Verbindung zwischen dem Gerät und dem Rauchabzug muss kurz sein, um den Zug zu verbessern und die
Bildung von Kondenswasser in den Leitungen zu verhindern.
• Der Rauchkanal muss gleich oder größer als der Auslassstutzen sein (Ø 80 mm).
• Einige Modelle der Öfen haben den Auslass seitlich und / oder hinten. Sicherstellen, dass der nicht gebrauchte
Auslass mit dem mitgelieferten Deckel geschlossen wird.
ANLAGENTYP
Mindestlänge Vertikal
Max. Länge (mit 1 Anschluss)
Max. Länge (mit 3 Anschlüssen)
Max. Anzahl an Anschlüssen
Horizontale Stücke (Mindestneigung 3%)
Installation über 1200 Meter über dem Meeresspiegel
• Spezifische Rohre aus Blech für Rauchfänge mit Ø80 mm oder Ø 100 mm verwenden, je nach Art der Anlage,
mit Silikondichtungen.
• Der Einsatz von flexiblen Metallschläuchen aus Faserzement- oder Aluminium ist verboten.
• Für den Richtungswechsel muss immer ein Anschluss (mit Winkel > 90 °) mit Inspektionsdeckel verwendet
werden, der eine einfache regelmäßige Reinigung der Rohre ermöglicht.
• Immer darauf achten, dass nach der Reinigung die Inspektionsdeckel fest hermetisch mit der dafür
vorgesehenen funktionstüchtigen Dichtung verschlossen werden.
• Es ist verboten, mehrere Geräte mit demselben Rauchabzugskanal zu verbinden.
• Es ist verboten, in denselben Rauchabzugskanal den Auslass von darüberliegenden Abzugshauben zu leiten.
• Der direkte Wandauslass der Verbrennungsprodukte nach außen und in geschlossene Bereiche auch im
Freien ist verboten.
• Es ist verboten, weitere Geräte welcher Art auch immer (Holzöfen, Abzugshauben, Kessel, etc ...) anzuschließen.
• Der Rauchgaskanal muss mindestens 500 mm von brennbaren oder wärmeempfindlichen Bauteilen entfernt
sein.
12
Fig. 10 - Anschlüsse
Fig. 10 auf S. 12 - Fig. 11 auf S. 12
I
Einlass Verbrennungsluft Durchmesser 40 mm
N
Gummi-Anschlussstück Durchmesser 40/60 mm
R
Flexibler Aluminiumschlauch
Q
Anschluss Verbrennungsluft Koaxialrohr
Y
Einlass Verbrennungsluft Koaxialrohr
HO
Höhe des Koaxial-Rauchabzugsrohrs mit Wandabzug/horizontal
HV
Höhe des Koaxial-Rauchabzugsrohrs mit Dachabzug/vertikal
Fig. 11 - Anschlüsse Rauchabzugsrohr
ROHR Ø80 mm
1,5 m
6,5 m
4,5 m
3
2 m
NEIN
ROHR Ø100 mm
2 m
10 m
8 m
3
2 m
Obbligatorisch
EASY - SWEET
3
