9.11 BEISPIEL FÜR EINE KORREKTE INSTALLATION
• Installation Rauchabzug Ø100/120 mm mit erweiterter Bohrung für den Durchgang des Rohrs.
• Alter Rauchabzug, verrohrt min. Ø100/120 mm mit der Schaffung einer Außentür, um die Reinigung des
Kamins zu ermöglichen.
EASY - SWEET
3

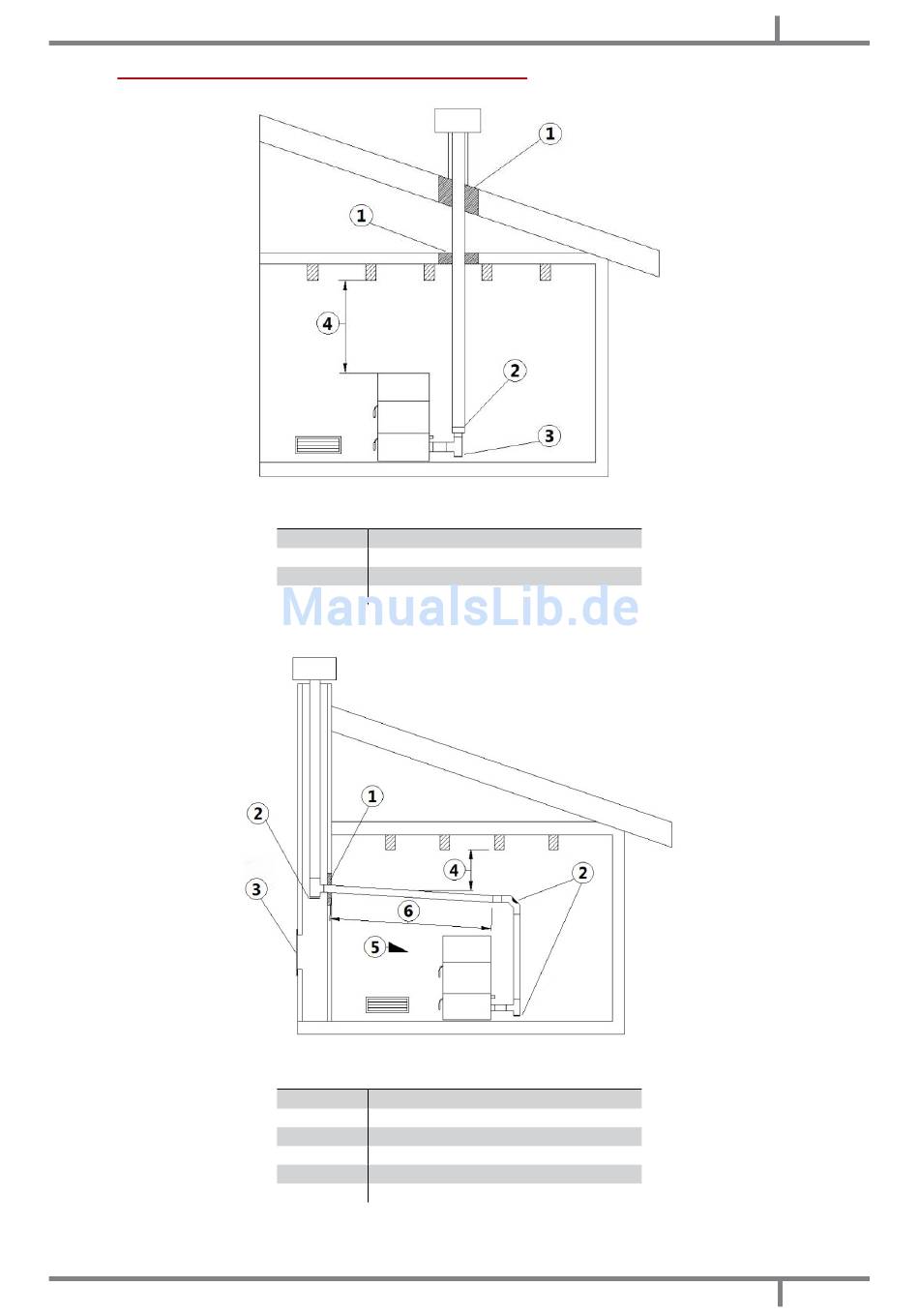

Fig. 12 - Beispiel 1
LEGENDE Fig. 12 auf S. 13
1
Isolierstoff
2 Reduzierstück von Ø100 auf Ø80 mm
3
Inspektionsdeckel
4
Min. Sicherheitsabstand = 0,5 m
Fig. 13 - Beispiel 2
LEGENDE Fig. 13 auf S. 13
1
Isolierstoff
2
Inspektionsdeckel
3
Inspektionstür Kamin
4 Min. Sicherheitsabstand = 0,5 m
5
Neigung ≥ 3°
6
Horizontales Stück ≤ 1 m
DE
13
