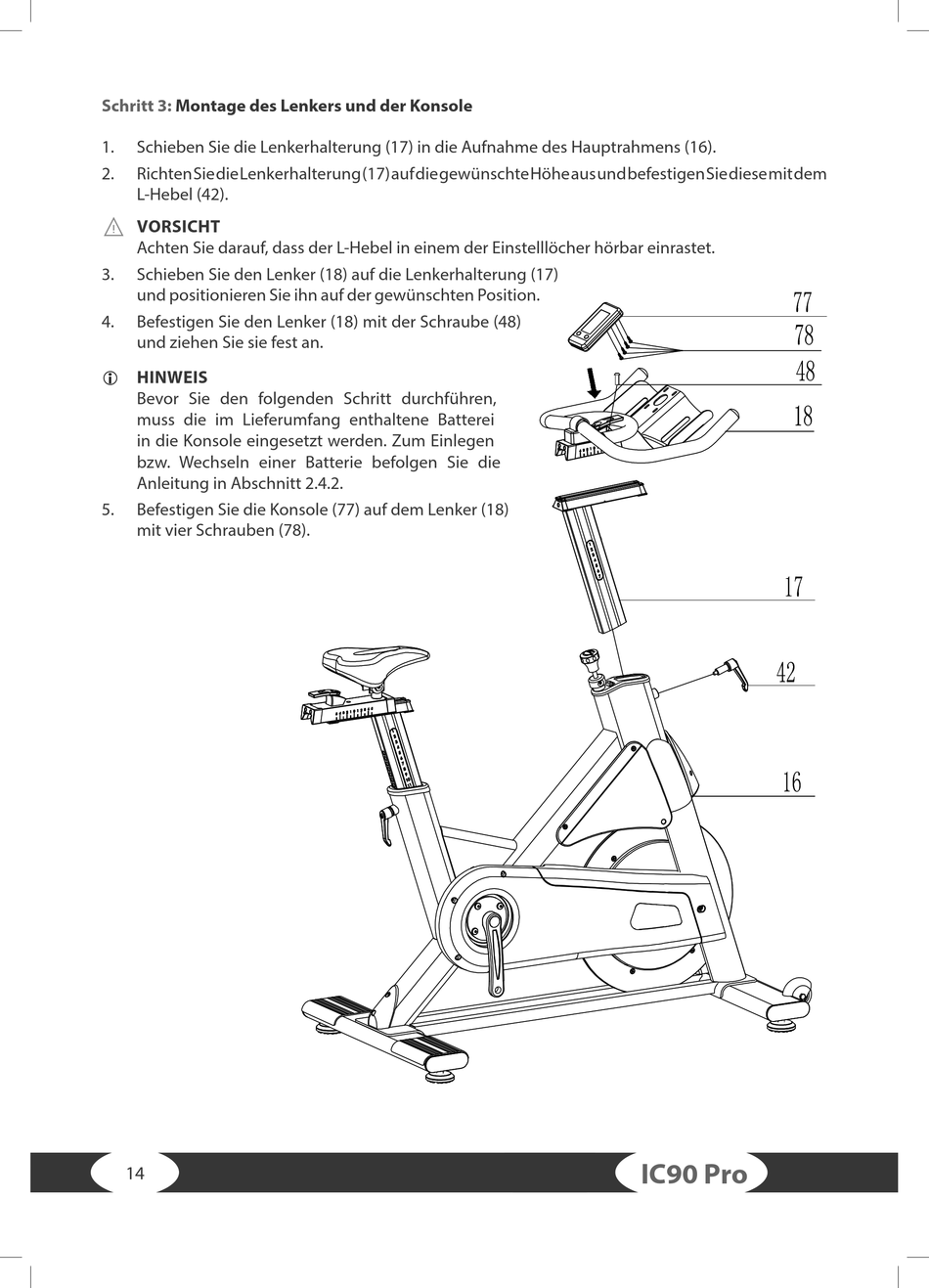

Schritt 3:
Montage des Lenkers und der Konsole
1.
Schieben Sie die Lenkerhalterung (17) in die Aufnahme des Hauptrahmens (16).
2.
Richten Sie die Lenkerhalterung (17) auf die gewünschte Höhe aus und befestigen Sie diese mit dem
L-Hebel (42).
⚠
VORSICHT
Achten Sie darauf, dass der L-Hebel in einem der Einstelllöcher hörbar einrastet.
3.
Schieben Sie den Lenker (18) auf die Lenkerhalterung (17)
und positionieren Sie ihn auf der gewünschten Position.
4.
Befestigen Sie den Lenker (18) mit der Schraube (48)
und ziehen Sie sie fest an.
HINWEIS
L
Bevor Sie den folgenden Schritt durchführen,
muss die im Lieferumfang enthaltene Batterei
in die Konsole eingesetzt werden. Zum Einlegen
bzw. Wechseln einer Batterie befolgen Sie die
Anleitung in Abschnitt 2.4.2.
5.
Befestigen Sie die Konsole (77) auf dem Lenker (18)
mit vier Schrauben (78).
14
IC90 Pro
