5.8.

Verkabelung

5.8.1.

Leiterquerschnitte

Versorgungsleitungen (Power, GND):
Signalleitungen:
Die verwendeten Leitungen müssen für den Einbau in Luftfahrzeuge
zugelassen sein.
5.8.2.

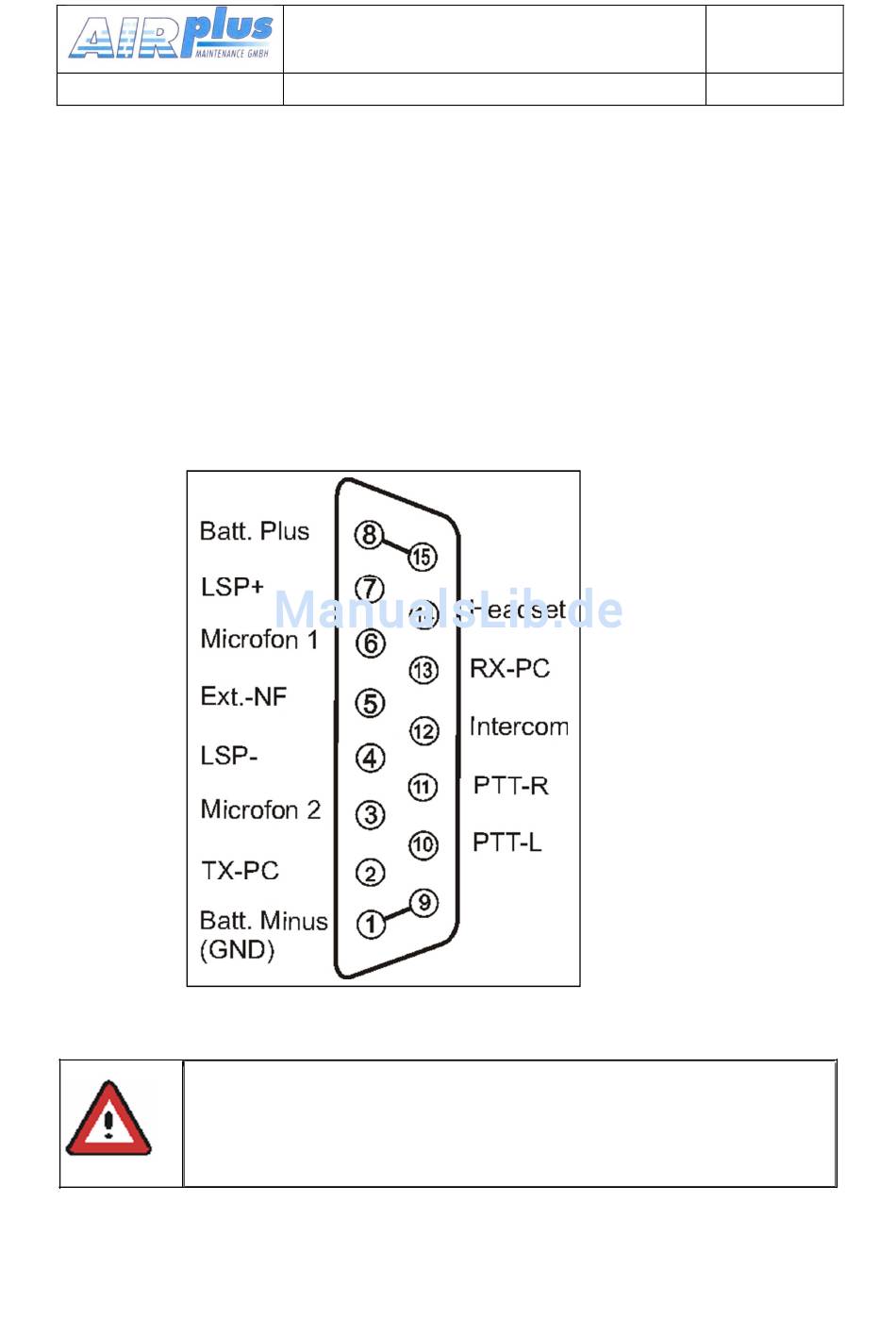

Stecker-Pinbelegung

Wenn Manuel-Intercom nicht genutzt wird, muss Pin 12 auf
Gnd gelegt werden.
Niemals die GND-Ader von Microfon und Hörer gemeinsam
benutzen. Beide GND-Adern sind strikt zu trennen.
Handbuch & Einbauanleitung
VHF-Communication Tranceiver
KRT2 & KRT 2A
AWG19 (0,75 mm²)
AWG22 (0,38 mm²)
32 von 44
Doc.-Nr:
DE-3000-800100d
Revision 6.0
Software > 5.00
