6.8 Verkabelung

6.8.1 Leiterquerschnitte

Versorgungsleitungen (Power, GND):
Signalleitungen:
Die verwendeten Leitungen müssen für den Einbau in Luftfahrzeuge
zugelassen sein.

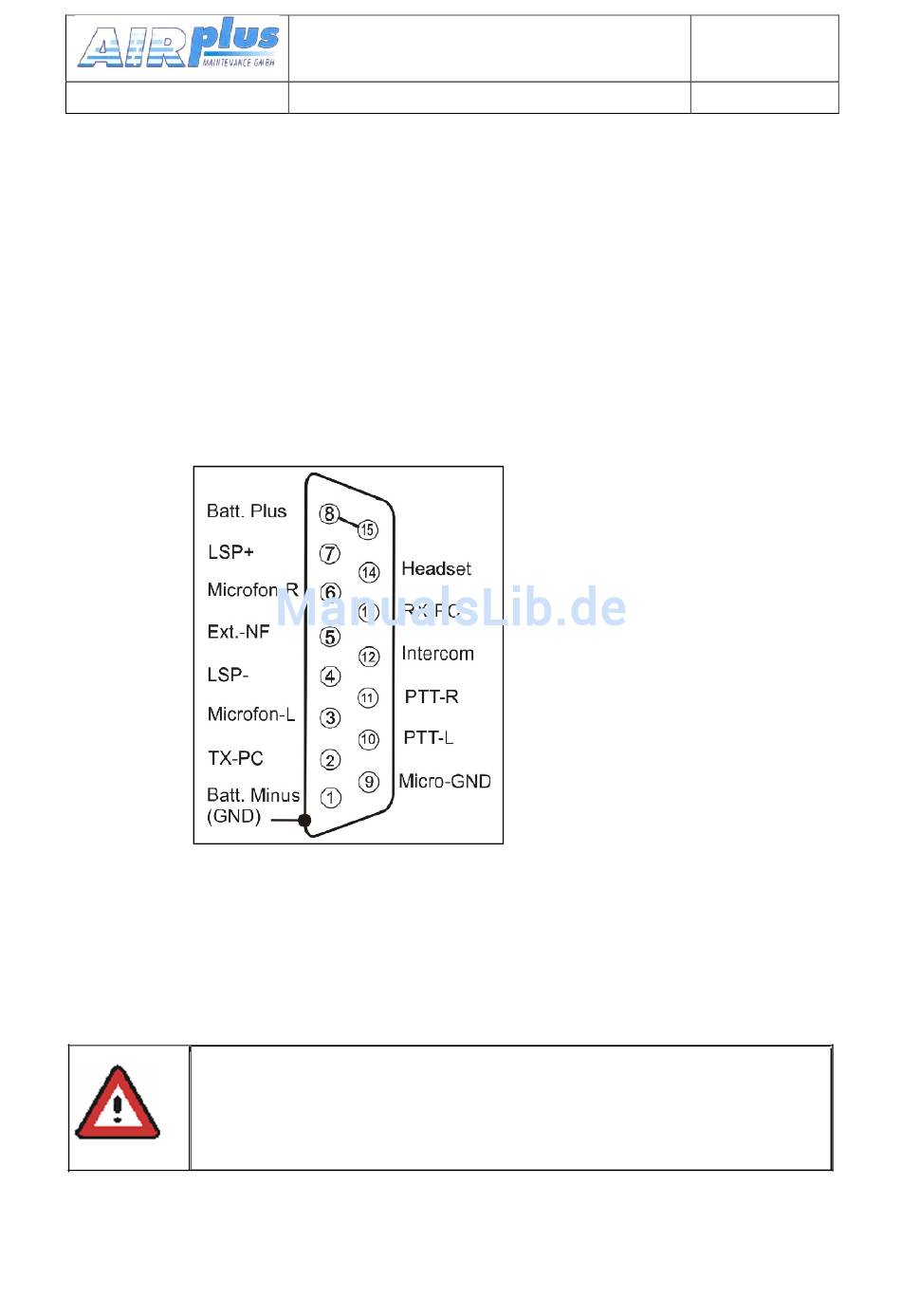

6.8.2 Stecker-Pinbelegung

Wenn Manuel-Intercom nicht genutzt wird, muss Pin 12 auf
Gnd gelegt werden.
Handbuch & Einbauanleitung
VHF-Communication Tranceiver
KRT2 & KRT 2A
AWG18 (0,83 mm²)
AWG22 (0,38 mm²)
