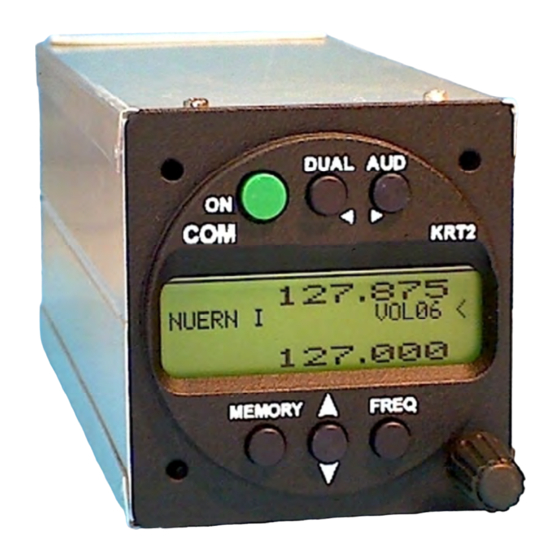

AirPlus KRT2 Bedienung Und Einbau
Vhf communication
transceiver
Vorschau ausblenden
Andere Handbücher für KRT2:
- Bedienung und einbau (54 Seiten) ,
- Handbuch (47 Seiten) ,
- Bedienungshandbuch und einbauanleitung (57 Seiten)
Verwandte Anleitungen für AirPlus KRT2
Inhaltszusammenfassung für AirPlus KRT2

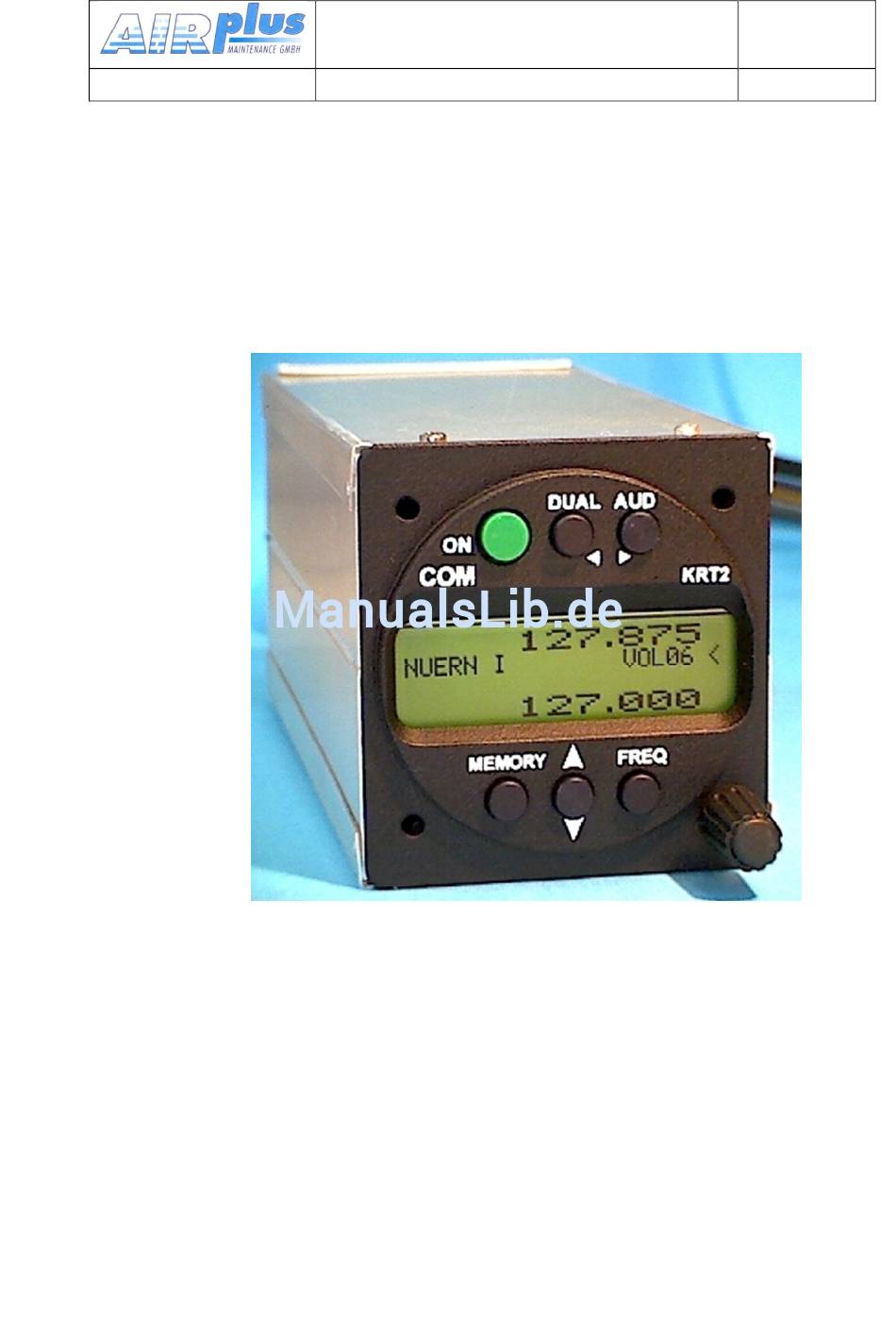

- Seite 1 Handbuch & Einbauanleitung Doc.-Nr: DE-3000-800100d VHF-Communication Tranceiver KRT2 & KRT 2A Revision 6.0 Software > 5.00 KRT2 VHF Communication Transceiver P/N 100-( )-( ) Bedienung und Einbau - 1 - von 44...
- Seite 2 Doc.-Nr: Handbuch & Einbauanleitung DE-3000-800100d VHF-Communication Tranceiver KRT2 & KRT 2A Revision 6.0 Software > 5.00 Änderungsverzeichnis Revision Datum Änderungsbeschreibung 06 Juni 2010 Erstausgabe 20 Sep 2010 Revision Stecker / Redaktionelle Änderungen 05 Feb 2011 Redaktionelle Änderungen 04 Mai 2012 Kabel-Satz Korrektur 16 Mai 2012 Softwareerweiterung für Batterie-Anzeige...
-
Seite 3: Inhaltsverzeichnis
Handbuch & Einbauanleitung Doc.-Nr: DE-3000-800100d VHF-Communication Tranceiver KRT2 & KRT 2A Revision 6.0 Software > 5.00 INHALT ALLGEMEINES ........................5 1.1. Symbole ..........................5 1.2. Abkürzungen ........................5 1.3. Kundenservice ........................6 1.4. Geräteeigenschaften......................6 BEDIENUNG allgemein ....................... 7 2.1. - Seite 4 Handbuch & Einbauanleitung Doc.-Nr: DE-3000-800100d VHF-Communication Tranceiver KRT2 & KRT 2A Revision 6.0 Software > 5.00 5.6.2. Kopfhörer-Anschluss ....................30 5.6.3. Externer Audio-Eingang ..................30 5.7. Abschließender Audio-Setup ..................31 5.7.1. Für Segelflug ......................31 5.7.2. Für Motorsegler ....................... 31 5.7.3.
-
Seite 5: Allgemeines
Revision 6.0 Software > 5.00 ALLGEMEINES Dieses Handbuch enthält Informationen über die physikalischen, mechanischen und elektrischen Eigenschaften sowie die Beschreibung von Bedienung und Einbau des VHF Flugfunkgerätes KRT2. 1.1. Symbole Hinweise, deren Nichtbeachtung Personenschäden durch elektrische Strahlung und Entzündung von brennbarem Material verursachen kann. -
Seite 6: Kundenservice
Rücksendungen im Service-Bereich des AIRplus Web-Portals www.airplus24.com. Vorschläge zur Verbesserung unserer Handbücher sind erwünscht. Kontakt: www.airplus24.com Informationen zu Softwareupdates sind bei AIRplus Avionics erhältlich. 1.4. Geräteeigenschaften • VHF-Sprechfunkgerät für den Einbau in Luftfahrzeuge • Frequenzbereich 118,000 bis 136,975 MHz • Kanalabstand 8,33/25 kHz (2278Kanäle) •... -
Seite 7: Bedienung Allgemein
Handbuch & Einbauanleitung Doc.-Nr: DE-3000-800100d VHF-Communication Tranceiver KRT2 & KRT 2A Revision 6.0 Software > 5.00 BEDIENUNG allgemein 2.1. Bedienelemente im Überblick 7 von 44... - Seite 8 Doc.-Nr: Handbuch & Einbauanleitung DE-3000-800100d VHF-Communication Tranceiver KRT2 & KRT 2A Revision 6.0 Software > 5.00 Rastschalter EIN/AUS 1. Aktiviert Modus zum wechselseitigen DUAL Abhören zweier Frequenzen. WATCH 2. Für Namens-Programmierung Cursor links 1. Navigation durch die verschiedenen Grundeinstellungen für VOL, SQ, VOX, AUDIO DIM etc.
-
Seite 9: Anzeige
Doc.-Nr: Handbuch & Einbauanleitung DE-3000-800100d VHF-Communication Tranceiver KRT2 & KRT 2A Revision 6.0 Software > 5.00 2.2. Anzeige Anzeige Bedeutung Bemerkung Betriebszustand - Empfang Wird angezeigt wenn Empfang stattfindet (Squelch geöffnet) Betriebszustand - Senden Sender arbeitet ordnungsgemäß Sender wurde nach 2 min... - Seite 10 Doc.-Nr: Handbuch & Einbauanleitung DE-3000-800100d VHF-Communication Tranceiver KRT2 & KRT 2A Revision 6.0 Software > 5.00 Anzeige Bedeutung Bemerkung DUAL DUAL Watch ist aktiv De-aktivierbar mit DUAL oder Frequenzwechsel Index des gewählten [03] [ ] gewählter Speicherplatz Speicherplatzes in der Favoriten- (MEMORY) für Einträge in der...
-
Seite 11: Bedienschritte
Doc.-Nr: Handbuch & Einbauanleitung DE-3000-800100d VHF-Communication Tranceiver KRT2 & KRT 2A Revision 6.0 Software > 5.00 Bedienschritte 3.1. Allgemein Es gibt einen Grundzustand, bei dem der Drehknopf immer er Lautstärke- Einstellung (VOL) zugeordnet ist. Dieser Zustand wird verlassen durch Betätigung der Tasten AUD, FREQ oder MEMORY. -
Seite 12: Frequenzeinstellung
Handbuch & Einbauanleitung Doc.-Nr: DE-3000-800100d VHF-Communication Tranceiver KRT2 & KRT 2A Revision 6.0 Software > 5.00 3.3. Frequenzeinstellung Die Eingabe einer Frequenz kann auf zwei verschiedene Arten erfolgen: • Direkte Eingabe • Auswahl aus Favoriten- Frequenzliste (Speicherplätze 0-99) 3.3.1. Direkte Eingabe... -
Seite 13: Speichern Einer Frequenz Zu Den Favoriten
Handbuch & Einbauanleitung Doc.-Nr: DE-3000-800100d VHF-Communication Tranceiver KRT2 & KRT 2A Revision 6.0 Software > 5.00 Durch die später beschriebene Sortiermöglichkeit sind die Namen der Einträge nach dem Alphabet angeordnet. Die Übernahme und De-Aktivierung erfolgt wieder mit oder ein Abbruch mit den Tasten FREQ oder AUD. - Seite 14 Handbuch & Einbauanleitung Doc.-Nr: DE-3000-800100d VHF-Communication Tranceiver KRT2 & KRT 2A Revision 6.0 Software > 5.00 Zum Abschluss bzw. um wieder in die Namenseingabe zu kommen ist wieder MEMORY zu drücken. Der Speichervorgang wird durch nochmaliges Drücken von MEMORY ausgelöst. Es erscheint die Frage SAVE? .
-
Seite 15: Aud - Audio Menü
Doc.-Nr: Handbuch & Einbauanleitung DE-3000-800100d VHF-Communication Tranceiver KRT2 & KRT 2A Revision 6.0 Software > 5.00 3.4. AUD – Audio Menü Der Marker (<) auf VOL06 kann aus einem früheren Vorgang noch auf der Passiv- Frequenz stehen. In diesem Falle ist einmal die Taste AUD zu drücken, so dass der... -
Seite 16: Vox - Sprach-Schwellwert Für Intercom
Doc.-Nr: Handbuch & Einbauanleitung DE-3000-800100d VHF-Communication Tranceiver KRT2 & KRT 2A Revision 6.0 Software > 5.00 Die Einstellung für den Squelch ist von verschiedenen Faktoren abhängig. Für Motorflugzeuge ist ein Wert von 5-8 als Ausgangswert anzusehen, Segelflieger werden diesen Wert ggf. unterschreiten. Je geringer die Zahl wird, umso größer wird die Eingangsempfindlichkeit,... -
Seite 17: Int - Intercom-Lautstärke
Doc.-Nr: Handbuch & Einbauanleitung DE-3000-800100d VHF-Communication Tranceiver KRT2 & KRT 2A Revision 6.0 Software > 5.00 3.4.5. INT – Intercom-Lautstärke Durch viermaliges Drücken der Taste AUD und Drehung am Drehknopf kann die Intercom Lautstärke eingestellt werden. INTnn Wertebereich: 01 - 10 3.4.6. -
Seite 18: Mic - Einstellungen
Doc.-Nr: Handbuch & Einbauanleitung DE-3000-800100d VHF-Communication Tranceiver KRT2 & KRT 2A Revision 6.0 Software > 5.00 3.4.10. MIC – Einstellungen Jeder Mikrofoneingang kann individuell eingestellt werden. Dadurch können unterschiedliche Mikrofone verwendet werden. Pro Eingang dürfen maximal zwei Mikrofone parallel angeschlossen werden. - Seite 19 Doc.-Nr: Handbuch & Einbauanleitung DE-3000-800100d VHF-Communication Tranceiver KRT2 & KRT 2A Revision 6.0 Software > 5.00 Die 10 und 11 sind Sonderstellung und sind für sehr kleine Mikrofon-Signale wie Dynamik-Mikrofone (Segelflug) gedacht. 10 gilt für unverstärkte Elektret- Mikrofone (mit 8V Versorgung).
-
Seite 20: Dual Watch
Software > 5.00 3.5. Watch DUAL Der KRT2 besitzt nur einen Empfänger, daher erfolgt DUAL-Watch (das Überwachen zweier Frequenzen) im Wechsel zwischen der aktiven und der Standby-Frequenz. Durch Drücken der Taste DUAL wird Dual-Watch aktiviert, wie auch wieder deaktiviert. Die Deaktivierung erfolgt auch durch die Tasten FREQ oder MEMORY. - Seite 21 Doc.-Nr: Handbuch & Einbauanleitung DE-3000-800100d VHF-Communication Tranceiver KRT2 & KRT 2A Revision 6.0 Software > 5.00 Auf welcher Frequenz gerade empfangen wird, zeigt die Markierung hinter DUAL an: Empfang auf aktiv Seite Empfang auf passiv Seite Im DUAL Watch Modus können Standby-Frequenz und aktive Frequenz getauscht werden.
-
Seite 22: Sendebetrieb
Doc.-Nr: Handbuch & Einbauanleitung DE-3000-800100d VHF-Communication Tranceiver KRT2 & KRT 2A Revision 6.0 Software > 5.00 3.6. Sendebetrieb Durch Betätigen der Sendetaste (PTT) geht das Gerät in den Sendebetrieb auf der eingestellten aktiven Frequenz (obere Zeile). Senden Empfang „TX“ zeigt die ordnungsgemäße Funktion des Senders an. -
Seite 23: Selbst-Test System
Doc.-Nr: Handbuch & Einbauanleitung DE-3000-800100d VHF-Communication Tranceiver KRT2 & KRT 2A Revision 6.0 Software > 5.00 3.7. Selbst-Test System Im Hintergrund ist eine ständige Hardware-Überprüfung aktiv. Das Feld für Batterie-Status & Fehler (siehe Bedienelemente Überblick) dient zur Anzeige von Warnungen und im Falle von Hardware-Fehlern für Fehlermeldungen. -
Seite 24: Rücksetzen Auf Werkseinstellungen
Doc.-Nr: Handbuch & Einbauanleitung DE-3000-800100d VHF-Communication Tranceiver KRT2 & KRT 2A Revision 6.0 Software > 5.00 3.8. Rücksetzen auf Werkseinstellungen Die Werkseinstellungen können nur vom ausgeschalteten Gerät herbeigeführt werden. die Tasten MEMORY Dazu müssen während des Einschaltens DUAL gleichzeitig gedrückt werden. Die Displayanzeige zeigt nun „SET DEFAULTS“. -
Seite 25: Set Up - Menü
Doc.-Nr: Handbuch & Einbauanleitung DE-3000-800100d VHF-Communication Tranceiver KRT2 & KRT 2A Revision 6.0 Software > 5.00 3.9. SET UP - Menü Das SET UP - Menü wird durch Drücken der MEMORY Taste bei gleichzeitigem Einschalten aufgerufen. Folgende Funktionen stehen zur Verfügung: •... -
Seite 26: Channel Space - Kanalabstand-Einstellung
Frequenz eingegeben wird, oder nach Ablauf von 5 Sekunden. Durch eine Fehlfunktion der Fernbedienung wird der Betrieb des KRT2 nicht gestört. Die Verbindung zwischen KRT2 und Fernsteuerung wird einmal pro Minute kontrolliert und der Aufbau des Kontaktes mit einem “r“ in der rechten oberen Ecke des Displays bestätigt. -
Seite 27: Einbau
5k00A3E für 8,33kHz Kanalabstand 5.3. Lieferumfang Artikelnummer Beschreibung KRT2 KRT2 - VHF Flugfunksprechgerät ZUB2 (3 Stück) Montageschraube Kopf KRT2 - für Panels bis 3mm SSKRT2 Anschlussstecker (Nur wenn kein Kabelsatz mitbestellt wurde) …………………… Handbuch „Bedienung und Einbau“ EASA Form 1... -
Seite 28: Auspacken Und Kontrolle Des Gerätes
Montage • In Absprache mit einem luftfahrttechnischen Betrieb werden Einbauort und Art des Einbaus festgelegt. Ein luftfahrttechnischer Betrieb kann alle Kabel einbauen. Kabelsätze sind bei AIRplus Avionics GmbH erhältlich. • Der Einbau in der Nähe von Wärmequellen ist zu vermeiden. -
Seite 29: Geräteanschluss
Bei Motorseglern, die häufig den Motor abstellen, sollte ein externer Umschalter verwendet werden, um zwischen den Dynamic.-Mikrofonen (Segelfug) und den Headsets (Motorflug) umzuschalten. Ist im Kapitel AUDIO-Menu - MIC-Einstellungen der Mode AUTO eingestellt, erkennt KRT2 automatisch, welches Mikrofon zugeschaltet ist. 29 von 44... -
Seite 30: Kopfhörer-Anschluss
Doc.-Nr: Handbuch & Einbauanleitung DE-3000-800100d VHF-Communication Tranceiver KRT2 & KRT 2A Revision 6.0 Software > 5.00 Durch die automatische Abschaltung der Versorgungsspannung im Betrieb Segelflug (dynamic), ist das zweite Headset-Mikrofon außer Betrieb. Eingang dürfen maximal zwei gleiche Mikrofone parallel angeschlossen werden. -
Seite 31: Abschließender Audio-Setup
Doc.-Nr: Handbuch & Einbauanleitung DE-3000-800100d VHF-Communication Tranceiver KRT2 & KRT 2A Revision 6.0 Software > 5.00 5.7. Abschließender Audio-Setup Die ist eine Übersicht die richtige Audio-Einstellung abhängig von der Anwendung. 5.7.1. Für Segelflug Die Taste AUD 3x drückern für VOX: Einstellung VOX 10 (abschalten). -
Seite 32: Verkabelung
Doc.-Nr: Handbuch & Einbauanleitung DE-3000-800100d VHF-Communication Tranceiver KRT2 & KRT 2A Revision 6.0 Software > 5.00 5.8. Verkabelung 5.8.1. Leiterquerschnitte Versorgungsleitungen (Power, GND): AWG19 (0,75 mm²) Signalleitungen: AWG22 (0,38 mm²) Die verwendeten Leitungen müssen für den Einbau in Luftfahrzeuge zugelassen sein. -
Seite 33: Verkabelungsplan
Doc.-Nr: Handbuch & Einbauanleitung DE-3000-800100d VHF-Communication Tranceiver KRT2 & KRT 2A Revision 6.0 Software > 5.00 5.8.3. Verkabelungsplan 33 von 44... - Seite 34 Doc.-Nr: Handbuch & Einbauanleitung DE-3000-800100d VHF-Communication Tranceiver KRT2 & KRT 2A Revision 6.0 Software > 5.00 34 von 44...
-
Seite 35: Anschluß-Hilfe
Doc.-Nr: Handbuch & Einbauanleitung DE-3000-800100d VHF-Communication Tranceiver KRT2 & KRT 2A Revision 6.0 Software > 5.00 5.8.4. Anschluß-Hilfe Um die Massen der geschirmten Leitungen sauber auflegen zu können sowie zur Unterbindung von unerwünschten Masseschleifen wird eine kleine Adapter-Platine mit in den D-Stecker eingesetzt: Die Platine wird zwischen die Kontaktreihen gelegt und verlötet, so daß... -
Seite 36: Antenne
Doc.-Nr: Handbuch & Einbauanleitung DE-3000-800100d VHF-Communication Tranceiver KRT2 & KRT 2A Revision 6.0 Software > 5.00 5.9. Antenne 5.9.1. Antennenauswahl • Es wird eine VHF-COM-Antenne mit einer Impedanz von 50 Ohm benötigt. • Die Antenne muss für das Luftfahrzeug und den vorgesehenen Einbauort geeignet und zugelassen sein. -
Seite 37: Mikrofon Allgemein
Doc.-Nr: Handbuch & Einbauanleitung DE-3000-800100d VHF-Communication Tranceiver KRT2 & KRT 2A Revision 6.0 Software > 5.00 5.10. Mikrofon allgemein Die Einstellung der MIC- und VOX-Werte ist entscheidend für die Bordverständigung. (siehe Kap. MIC-Einstellungen und Kap. VOX- Sprach- Schwellenwert). Mit VOX wird die Lautstärkeschwelle so eingestellt, dass normale Fluggeräusche nicht auf die Kopfhörer übertragen werden, sondern erst... -
Seite 38: Inbetriebnahme
Doc.-Nr: Handbuch & Einbauanleitung DE-3000-800100d VHF-Communication Tranceiver KRT2 & KRT 2A Revision 6.0 Software > 5.00 Weiterhin wird ein Testflug empfohlen, um den zufriedenstellenden Betrieb des Funkgerätes im Flug sicherzustellen. Dazu: • in mindestens 2000 ft Flughöhe über Grund Kontakt zu einer Bodenstation aufnehmen, die mindestens 50 km entfernt ist. -
Seite 39: Zeichnungen
Doc.-Nr: Handbuch & Einbauanleitung DE-3000-800100d VHF-Communication Tranceiver KRT2 & KRT 2A Revision 6.0 Software > 5.00 5.14. Zeichnungen 5.14.1. Geräteabmessungen 39 von 44... -
Seite 40: Einbauhinweise
Doc.-Nr: Handbuch & Einbauanleitung DE-3000-800100d VHF-Communication Tranceiver KRT2 & KRT 2A Revision 6.0 Software > 5.00 5.14.2. Einbauhinweise Anschlussbereich Panelausschnitt 40 von 44... -
Seite 41: Anhang
Doc.-Nr: Handbuch & Einbauanleitung DE-3000-800100d VHF-Communication Tranceiver KRT2 & KRT 2A Revision 6.0 Software > 5.00 ANHANG 6.1. Frequenz/Kanal-Plan Die folgende Tabelle enthält Beispiele für Betriebs- und angezeigte Frequenzen im Bereich von 118.000 ... 118.100 MHz. Die Tabelle kann nach diesem Schema bis 136.975 MHz fortgesetzt werden. -
Seite 42: Technische Daten
Doc.-Nr: Handbuch & Einbauanleitung DE-3000-800100d VHF-Communication Tranceiver KRT2 & KRT 2A Revision 6.0 Software > 5.00 6.2. Technische Daten ALLGEMEINES Zulassung ETSO-2C169a, ED-23B Class 4 ED-23B Class C TSO-C169a,Class 6 TSO-C169a, Class H1 & H2 Angewandte Normen EUROCAE ED-23B RTCA DO-160E... - Seite 43 Doc.-Nr: Handbuch & Einbauanleitung DE-3000-800100d VHF-Communication Tranceiver KRT2 & KRT 2A Revision 6.0 Software > 5.00 6 W (nominal) SENDELEISTUNG 4 W (minimal) KLIRRFAKTOR <10 % bei 70 % Modulation MITHÖRTON-AUSGANG >0,5W an 300 (Kopfhörerausgang) 2 x Standard (50mV…2V) an 100 MIKROFONEINGÄNGE...
- Seite 44 Doc.-Nr: Handbuch & Einbauanleitung DE-3000-800100d VHF-Communication Tranceiver KRT2 & KRT 2A Revision 6.0 Software > 5.00 44 von 44...
