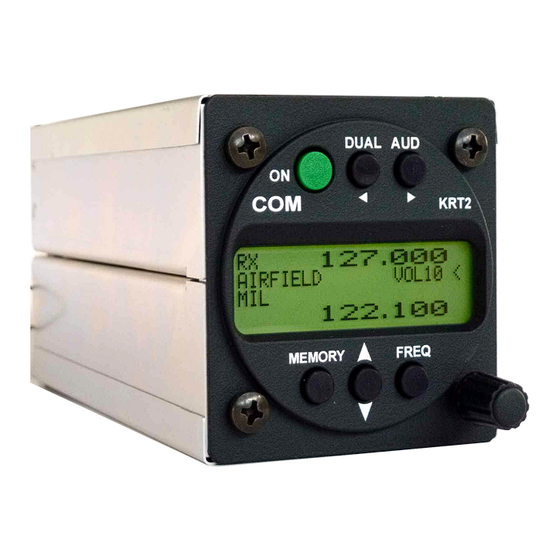

- Seite 1 Handbuch & Einbauanleitung Doc.-Nr: VHF-Communication Tranceiver KRT2 & KRT 2A Revision KRT2 VHF Communication Transceiver Bedienung und Einbau (Dokument-Nr.)
- Seite 2 Doc.-Nr: Handbuch & Einbauanleitung 60007701 VHF-Communication Tranceiver KRT2 & KRT 2A Revision: 1.0 Änderungsverzeichnis Revision Datum Änderungsbeschreibung Liste der Service-Bulletins (SB) Service-Bulletins sind in das Handbuch einzufügen und in der Tabelle einzutragen. Rev. Ausgabe- Einfüge- SB Nummer Datum Datum Name Geräteübersicht...
-
Seite 3: Inhaltsverzeichnis
Handbuch & Einbauanleitung Doc.-Nr: 60007701 VHF-Communication Tranceiver KRT2 & KRT 2A Revision: 1.0 INHALT ALLGEMEINES ........................5 1.1. Symbole ......................5 1.2. Abkürzungen..................... 5 1.3. Kundenservice ....................6 1.4. Geräteeigenschaften..................6 BEDIENUNG allgemein .......................7 2.1. Bedienelemente im Überblick ................7 2.2. - Seite 4 Handbuch & Einbauanleitung Doc.-Nr: 60007701 VHF-Communication Tranceiver KRT2 & KRT 2A Revision: 1.0 4.7.1. Leiterquerschnitte ..................28 4.7.2. Stecker-Pinbelegung................28 4.7.3. Verkabelungsplan ..................29 4.8. Antenne......................30 4.8.1. Antennenauswahl ..................30 4.8.2. Einbauempfehlungen ................30 4.9. Mikrofoneinstellungen ..................31 4.10.
-
Seite 5: Allgemeines
KRT2 & KRT 2A Revision: 1.0 ALLGEMEINES Dieses Handbuch enthält Informationen über die physikalischen, mechanischen und elektrischen Eigenschaften sowie die Beschreibung von Bedienung und Einbau des VHF Flugfunkgerätes KRT2. 1.1. Symbole Hinweise, deren Nichtbeachtung Personenschäden durch elektrische Strahlung und Entzündung von brennbarem Material verursachen kann. -
Seite 6: Kundenservice
Rücksendungen im Service-Bereich des AIRplus Web-Portals www.airplus24.com. Vorschläge zur Verbesserung unserer Handbücher sind erwünscht. Kontakt: www.airplus24.com Informationen zu Softwareupdates sind bei AIRplus Avionics erhältlich. 1.4. Geräteeigenschaften • VHF-Sprechfunkgerät für den Einbau in Luftfahrzeuge • Frequenzbereich 118,000 bis 136,975 MHz • Kanalabstand 8,33/25 kHz (2278Kanäle) •... -
Seite 7: Bedienung Allgemein
Handbuch & Einbauanleitung Doc.-Nr: 60007701 VHF-Communication Tranceiver KRT2 & KRT 2A Revision: 1.0 BEDIENUNG allgemein 2.1. Bedienelemente im Überblick Dokument-Nr.: ……………. / Revision: 1.00... - Seite 8 Doc.-Nr: Handbuch & Einbauanleitung 60007701 VHF-Communication Tranceiver KRT2 & KRT 2A Revision: 1.0 Rastschalter EIN/AUS 1. Aktiviert Modus zum wechselseitigen DUAL Abhören zweier Frequenzen. WATCH 2. Für Namens-Programmierung Cursor links 1. Navigation durch die verschiedenen Grundeinstellungen für VOL, SQ, VOX, AUDIO DIM etc.
-
Seite 9: Anzeige
Doc.-Nr: Handbuch & Einbauanleitung 60007701 VHF-Communication Tranceiver KRT2 & KRT 2A Revision: 1.0 2.2. Anzeige Anzeige Bedeutung Bemerkung Betriebszustand - Empfang Wird angezeigt wenn Empfang stattfindet (Squelch geöffnet) Betriebszustand - Senden Sender arbeitet ordnungsgemäß Sender wurde nach 2 min Dauerbetrieb automatisch abgeschaltet 125.100... - Seite 10 Doc.-Nr: Handbuch & Einbauanleitung 60007701 VHF-Communication Tranceiver KRT2 & KRT 2A Revision: 1.0 Anzeige Bedeutung Bemerkung MEMORY Speichern von Einträgen Auswählbar mit Speichern in der benutzerdefinierten der aktuellen Standby- Frequenzliste (0-99) Frequenz auf gegenwärtig gewähltem Speicherplatz DUAL DUAL Watch ist aktiv...
-
Seite 11: Bedienschritte
Doc.-Nr: Handbuch & Einbauanleitung 60007701 VHF-Communication Tranceiver KRT2 & KRT 2A Revision: 1.0 Bedienschritte 3.1. Ein/Ausschalten Die Ein/-Ausschaltung erfolgt über einen Rast/-Druckschalter. Nach dem Einschalten erscheint eine Anzeige mit: Gerätename KRT2 Software- Version z.B. V2.0 (Beispiel) Das Funkgerät startet im Normalbetrieb (direkte Frequenzeingabe) unter Verwendung der letzten Einstellungen. -
Seite 12: Direkte Eingabe
Handbuch & Einbauanleitung Doc.-Nr: 60007701 VHF-Communication Tranceiver KRT2 & KRT 2A Revision: 1.0 3.2.1. Direkte Eingabe Die Frequenz wird im passiv-Feld (untere Zeile) mit dem Drehschalter eingestellt, wobei getrennt die MHz, dann die Hunderter- kHz und die Zehner- kHz veränderbar sind. -
Seite 13: Speichern Einer Frequenz Zu Den Favoriten
Handbuch & Einbauanleitung Doc.-Nr: 60007701 VHF-Communication Tranceiver KRT2 & KRT 2A Revision: 1.0 3.2.3. Speichern einer Frequenz zu den Favoriten Die angezeigte Passiv-Frequenz kann mit einem Namen versehen werden und in der Favoriten- Frequenzliste gespeichert werden. Es kann auch ein bestehender Name editiert sowie dessen Frequenz geändert und wieder... - Seite 14 Handbuch & Einbauanleitung Doc.-Nr: 60007701 VHF-Communication Tranceiver KRT2 & KRT 2A Revision: 1.0 Zum Speichern die Taste drücken. Die Frage SAVE? Steht nur für ca. 3 Sekunden. Nach Ablauf dieser Zeit erfolgt automatisch ein Abbruch. Wird SAVE? mit der Taste MEMORY beantwortet, so erfolgt die Frage ob der Speicherinhalt sortiert werden soll mit „SORT?
-
Seite 15: Aud - Audio Menü
Doc.-Nr: Handbuch & Einbauanleitung 60007701 VHF-Communication Tranceiver KRT2 & KRT 2A Revision: 1.0 3.3. AUD – Audio Menü Der Marker (<) auf VOL06 kann aus einem früheren Vorgang noch auf der Passiv- Frequenz stehen. In diesem Falle ist einmal die Taste AUD zu drücken, so dass der... -
Seite 16: Vox - Sprach-Schwellwert Für Intercom
Doc.-Nr: Handbuch & Einbauanleitung 60007701 VHF-Communication Tranceiver KRT2 & KRT 2A Revision: 1.0 Die Einstellung für den Squelch ist von verschiedenen Faktoren abhängig. Für Motorflugzeuge ist ein Wert von 7-8 als Ausgangswert anzusehen, Segelflieger werden diesen Wert ggf. unterschreiten. Je geringer die Zahl wird, umso größer wird die Eingangsempfindlichkeit,... -
Seite 17: Int - Intercom-Lautstärke
Doc.-Nr: Handbuch & Einbauanleitung 60007701 VHF-Communication Tranceiver KRT2 & KRT 2A Revision: 1.0 3.3.5. INT – Intercom-Lautstärke Durch viermaliges Drücken der Taste AUD und Drehung am Drehknopf kann die Intercom Lautstärke eingestellt werden. INTnn Wertebereich: 01 - 10 3.3.6. EXT – Lautstärke des externen Audio-Eingangs Durch fünfmaliges Drücken der Taste AUD und Drehung am Drehknopf... -
Seite 18: Mic - Einstellungen
Doc.-Nr: Handbuch & Einbauanleitung 60007701 VHF-Communication Tranceiver KRT2 & KRT 2A Revision: 1.0 3.3.10. MIC – Einstellungen Jeder Mikrofoneingang kann individuell eingestellt werden. Dadurch können unterschiedliche Mikrofone verwendet werden. Pro Eingang dürfen maximal zwei Mikrofone parallel angeschlossen werden. (siehe 3.6.1) Zur MIC-Einstellung muss VOX auf 5 gesetzt sein (zur VOX - Einstellung siehe Kap…………………..). - Seite 19 Doc.-Nr: Handbuch & Einbauanleitung 60007701 VHF-Communication Tranceiver KRT2 & KRT 2A Revision: 1.0 Der Wertebereich je Mikrofon reicht von 1 bis 9. Sie gelten für Standard-Mikrofone (Electret). Die 10 ist eine Sonderstellung und gilt ausschließlich für dynamische Mikrofone (Segelflug). Bei der Einstellung AUTO wird automatisch (jede Minute) das linke Mikrofon auf seine Impedanz gemessen.
-
Seite 20: Dual Watch
Revision: 1.0 3.4. Watch DUAL Der KRT2 besitzt nur einen Empfänger, daher erfolgt DUAL-Watch (das Überwachen zweier Frequenzen) im Wechsel zwischen der aktiven und der Standby-Frequenz. Durch Drücken der Taste DUAL wird Dual-Watch aktiviert, wie auch wieder deaktiviert. Die Deaktivierung erfolgt auch durch die Tasten FREQ oder MEMORY. - Seite 21 Doc.-Nr: Handbuch & Einbauanleitung 60007701 VHF-Communication Tranceiver KRT2 & KRT 2A Revision: 1.0 Im DUAL Watch Modus können Standby-Frequenz und aktive Frequenz getauscht werden. Das Senden erfolgt immer auf der aktiven Frequenz. Vorgehensweise in Kürze: Standby-Frequenz, die zusätzlich überwacht werden soll, einstellen •...
-
Seite 22: Sendebetrieb
Doc.-Nr: Handbuch & Einbauanleitung 60007701 VHF-Communication Tranceiver KRT2 & KRT 2A Revision: 1.0 3.5. Sendebetrieb Durch Betätigen der Sendetaste (PTT) geht das Gerät in den Sendebetrieb auf der eingestellten aktiven Frequenz (obere Zeile). Senden Empfang „TX“ zeigt die ordnungsgemäße Funktion des Senders an. -
Seite 23: Set Up - Menü
Doc.-Nr: Handbuch & Einbauanleitung 60007701 VHF-Communication Tranceiver KRT2 & KRT 2A Revision: 1.0 3.7. SET UP - Menü Das SET UP - Menü wird durch Drücken der MEMORY Taste bei gleichzeitigem Einschalten aufgerufen. Folgende Funktionen stehen zur Verfügung: • ERASE – Löschen der Datenspeicher •... -
Seite 24: Channel Space - Kanalabstand-Einstellung
Frequenz eingegeben wird, oder nach Ablauf von 5 Sekunden. Durch eine Fehlfunktion der Fernbedienung wird der Betrieb des KRT2 nicht gestört. Die Verbindung zwischen KRT2 und Fernsteuerung wird einmal pro Minute kontrolliert und der Aufbau des Kontaktes mit einem “r“ in der rechten oberen Ecke des Displays bestätigt.
