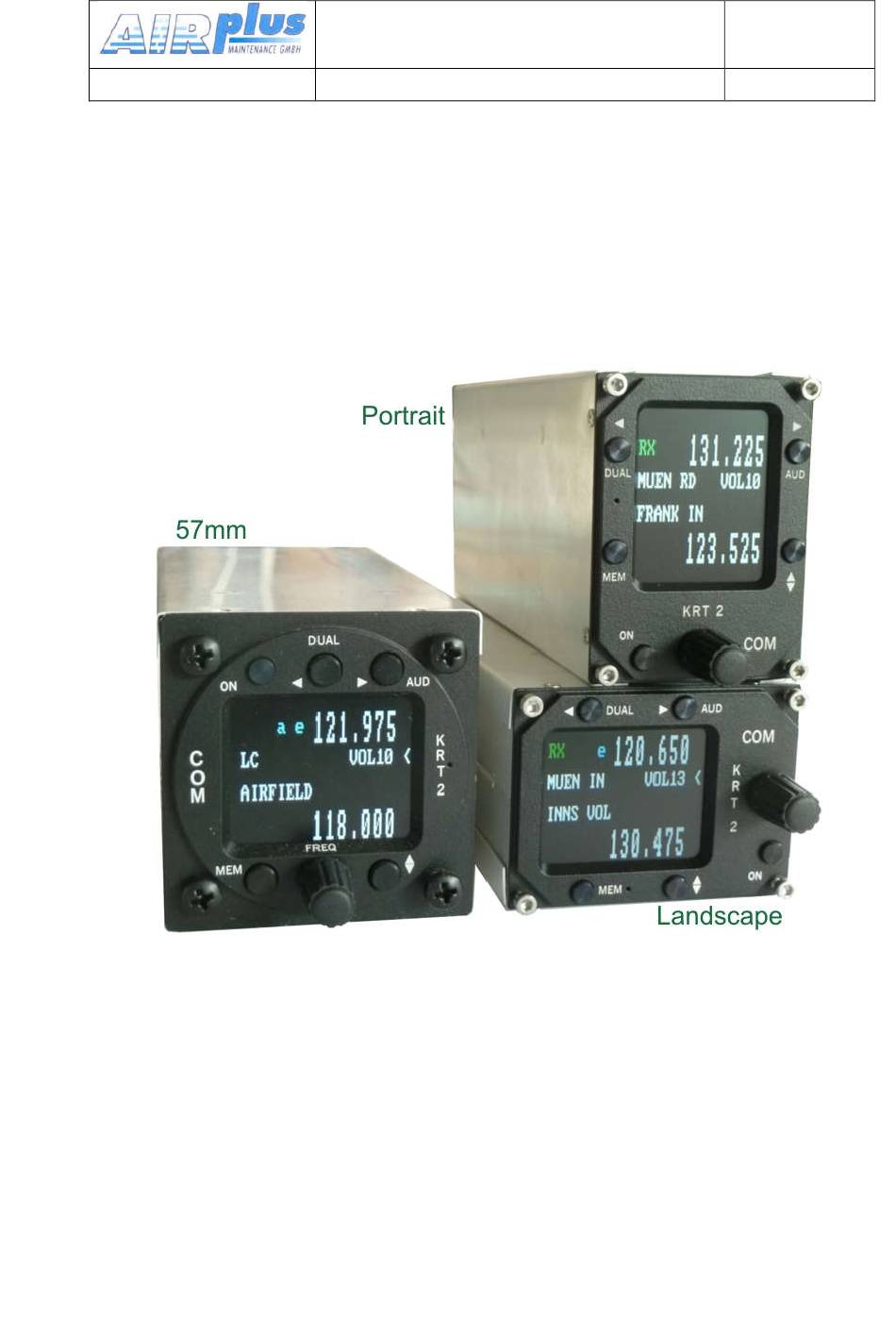

- Seite 1 Doc.-Nr: Handbuch & Einbauanleitung DE-3000-800100d VHF-Communication Tranceiver Revision 12.4 KRT-2 , KRT2-Mini, KRT2-Portrait Apr. 2016 KRT2-Col VHF Communication Transceiver P/N 100-( )-( ) P/N 110-( )-( ) Bedienung und Einbau (Vorlage) - 1 - von 57...
- Seite 2 Doc.-Nr: Handbuch & Einbauanleitung DE-3000-800100d VHF-Communication Tranceiver Revision 12.4 KRT-2 , KRT2-Mini, KRT2-Portrait Apr. 2016 Änderungsverzeichnis Revision Datum Änderungsbeschreibung 06 Juni 2010 Erstausgabe 20 Sep 2010 Revision Stecker / Redaktionelle Änderungen 05 Feb 2011 Redaktionelle Änderungen 04 Mai 2012 Kabel-Satz Korrektur 16 Mai 2012 Softwareerweiterung für Batterie-Anzeige 19.Aug 2012...
- Seite 3 Doc.-Nr: Handbuch & Einbauanleitung DE-3000-800100d VHF-Communication Tranceiver Revision 12.4 KRT-2 , KRT2-Mini, KRT2-Portrait Apr. 2016 Liste der Service-Bulletins (SB) Service-Bulletins sind in das Handbuch einzufügen und in der Tabelle einzutragen. Rev. Ausgabe- Einfüge- SB Nummer Datum Datum Name Geräteübersicht Artikelnummer Beschreibung Basisvariante Einführung von:...
- Seite 4 Doc.-Nr: Handbuch & Einbauanleitung DE-3000-800100d VHF-Communication Tranceiver Revision 12.4 KRT-2 , KRT2-Mini, KRT2-Portrait Apr. 2016 INHALT ALLGEMEINES ........................6 Symbole ..........................6 Abkürzungen ........................6 Kundenservice ........................7 Geräteeigenschaften......................7 Installation ........................8 Software ..........................8 BEDIENUNG allgemein ....................... 9 Bedienelemente im Überblick ..................
- Seite 5 Doc.-Nr: Handbuch & Einbauanleitung DE-3000-800100d VHF-Communication Tranceiver Revision 12.4 KRT-2 , KRT2-Mini, KRT2-Portrait Apr. 2016 Zulassungsbedingte Einschränkungen ................33 Hinweise ......................... 33 Fernmeldeangaben ......................34 Lieferumfang ........................34 Auspacken und Kontrolle des Gerätes ................35 Montage .......................... 35 Geräteanschluss ......................36 5.7.1 Mikrofon-Anschluss ....................
- Seite 6 Doc.-Nr: Handbuch & Einbauanleitung DE-3000-800100d VHF-Communication Tranceiver Revision 12.4 KRT-2 , KRT2-Mini, KRT2-Portrait Apr. 2016 1 ALLGEMEINES Dieses Handbuch enthält Informationen über die physikalischen, mechanischen und elektrischen Eigenschaften sowie die Beschreibung von Bedienung und Einbau des VHF Flugfunkgerätes KRT2. 1.1 Symbole Hinweise, deren Nichtbeachtung Personenschäden durch elektrische Strahlung und Entzündung von brennbarem Material verursachen kann.
- Seite 7 Rücksendungen im Service-Bereich des Web-Portals www.dittel-avionik.de. Vorschläge zur Verbesserung unserer Handbücher sind erwünscht. Kontakt: Support.krt@dittel-avionik.de Informationen zu Softwareupdates sind bei AIRplus Avionics erhältlich. 1.4 Geräteeigenschaften • VHF-Sprechfunkgerät für den Einbau in Luftfahrzeuge • Frequenzbereich 118,000 bis 136,975 MHz • Kanalabstand 8,33/25 kHz (2278 Kanäle) •...
- Seite 8 Doc.-Nr: Handbuch & Einbauanleitung DE-3000-800100d VHF-Communication Tranceiver Revision 12.4 KRT-2 , KRT2-Mini, KRT2-Portrait Apr. 2016 1.5 Installation Für Installations-Hinweise, Daten, elektrischen Anschlüsse und Montage nachschlagen unter Kapitel 5 „EINBAU“. 1.6 Software Die meisten Funktionen des Gerätes werden durch einen Microprozessor gesteuert. Diese Software ist klassifiziert nach Level-D bezogen auf EUROCAE/RTCA document ED12B/DO- 178B.
- Seite 9 Doc.-Nr: Handbuch & Einbauanleitung DE-3000-800100d VHF-Communication Tranceiver Revision 12.4 KRT-2 , KRT2-Mini, KRT2-Portrait Apr. 2016 2 BEDIENUNG allgemein 2.1 Bedienelemente im Überblick 9 von 57...
- Seite 10 Doc.-Nr: Handbuch & Einbauanleitung DE-3000-800100d VHF-Communication Tranceiver Revision 12.4 KRT-2 , KRT2-Mini, KRT2-Portrait Apr. 2016 Alle Funktionen und Eigenschaften zwischen der Normal-Größe (57mm- Rundgerät) und dem Mini-Bauform sind identisch. Das Portrait-Format (Mini-Hochformat) unterscheidet sich etwas in der Text-Anordnung auf dem Display. 10 von 57...
- Seite 11 Doc.-Nr: Handbuch & Einbauanleitung DE-3000-800100d VHF-Communication Tranceiver Revision 12.4 KRT-2 , KRT2-Mini, KRT2-Portrait Apr. 2016 Beschreibung Bild Name Rastschalter EIN/AUS 1. Aktiviert Modus zum wechselseitigen DUAL Abhören zweier Frequenzen. WATCH DUAL 2. Für Namens-Programmierung Cursor links 1. Navigation durch die verschiedenen Grundeinstellungen für VOL, SQ, VOX, AUDIO DIM etc.
- Seite 12 Doc.-Nr: Handbuch & Einbauanleitung DE-3000-800100d VHF-Communication Tranceiver Revision 12.4 KRT-2 , KRT2-Mini, KRT2-Portrait Apr. 2016 2.2 Anzeige Anzeige Bedeutung Bemerkung Betriebszustand - Empfang Wird angezeigt wenn Empfang stattfindet (Squelch geöffnet) Betriebszustand - Senden Sender arbeitet ordnungsgemäß Sender wurde nach 2 min Dauerbetrieb automatisch abgeschaltet...
- Seite 13 Doc.-Nr: Handbuch & Einbauanleitung DE-3000-800100d VHF-Communication Tranceiver Revision 12.4 KRT-2 , KRT2-Mini, KRT2-Portrait Apr. 2016 Anzeige Bedeutung Bemerkung Springt nach Drücken von < Zeigt die Zuordnung des FREQU oder AUD Drehknopfes entweder zu entsprechend um. Frequenzeinstellung, oder VOL / SQ / VOX…. Niedriger Batterie schwach Batterieladezustand...
- Seite 14 Doc.-Nr: Handbuch & Einbauanleitung DE-3000-800100d VHF-Communication Tranceiver Revision 12.4 KRT-2 , KRT2-Mini, KRT2-Portrait Apr. 2016 2.4 Selbst test Anzeigen Display Meaning Remark Zur Reparatur einsenden. Er_PLL Interner Fehler, Sender gespert Zur Reparatur einsenden. Er_ADC Interner Fehler, Betrieb eingeschränkt Zur Reparatur einsenden. Er_FPA Interner Fehler;...
- Seite 15 Doc.-Nr: Handbuch & Einbauanleitung DE-3000-800100d VHF-Communication Tranceiver Revision 12.4 KRT-2 , KRT2-Mini, KRT2-Portrait Apr. 2016 3 Bedienschritte 3.1 Allgemein Es gibt einen Grundzustand, bei dem der Drehknopf immer der Lautstärke- Einstellung (VOL) zugeordnet ist. Dieser Zustand wird verlassen durch Betätigung der Tasten AUD, FREQ oder MEM.
- Seite 16 Doc.-Nr: Handbuch & Einbauanleitung DE-3000-800100d VHF-Communication Tranceiver Revision 12.4 KRT-2 , KRT2-Mini, KRT2-Portrait Apr. 2016 3.3 Frequenzeinstellung Die Eingabe einer Frequenz kann auf zwei verschiedene Arten erfolgen: • Direkte Eingabe • Auswahl aus Favoriten- Frequenzliste (Speicherplätze 0-99) 3.3.1 Direkte Eingabe Die Frequenz wird im passiv-Feld (untere Zeile) mit dem Drehschalter eingestellt, wobei getrennt die MHz,...
- Seite 17 Doc.-Nr: Handbuch & Einbauanleitung DE-3000-800100d VHF-Communication Tranceiver Revision 12.4 KRT-2 , KRT2-Mini, KRT2-Portrait Apr. 2016 3.3.2 Auswahl aus Favoriten- Frequenzliste und dem Drehknopf kann eine gespeicherte Frequenz aus der Favoriten- Frequenzliste ausgewählt werden. Dabei wird der entsprechende Speicherplatz [nn] (nn = 0 … 99) sowie der Frequenzname und die zugeordnete Frequenz angezeigt.
- Seite 18 Doc.-Nr: Handbuch & Einbauanleitung DE-3000-800100d VHF-Communication Tranceiver Revision 12.4 KRT-2 , KRT2-Mini, KRT2-Portrait Apr. 2016 Um die Frequenz zu ändern ist nur der Drehschalter zu drücken, worauf mit der gleichen Bedienprozedur wie unter 3.3.1 „Direkte Eingabe“ die Frequenz einzustellen ist. Zur Rückkehr in die Namenseingabe ist wieder MEM zu drücken.
- Seite 19 Doc.-Nr: Handbuch & Einbauanleitung DE-3000-800100d VHF-Communication Tranceiver Revision 12.4 KRT-2 , KRT2-Mini, KRT2-Portrait Apr. 2016 3.4 AUD – Audio Menü Der Marker „<“ (im Bild auf VOL06) kann aus einem früheren Vorgang noch auf der Passiv- Frequenz stehen. In diesem Falle ist einmal die Taste AUD zu drücken, so dass der Marker nach oben wechselt.
- Seite 20 Doc.-Nr: Handbuch & Einbauanleitung DE-3000-800100d VHF-Communication Tranceiver Revision 12.4 KRT-2 , KRT2-Mini, KRT2-Portrait Apr. 2016 Die Einstellung für den Squelch ist von verschiedenen Faktoren abhängig. Für Motorflugzeuge (mit eigenen Störquellen) ist ein Wert von 3-5 als Ausgangswert zu empfehlen, Segelflieger bevorzugen maximale Reichweite und liegen mit 2 richtig.
- Seite 21 Doc.-Nr: Handbuch & Einbauanleitung DE-3000-800100d VHF-Communication Tranceiver Revision 12.4 KRT-2 , KRT2-Mini, KRT2-Portrait Apr. 2016 Dieser Betrieb geht nur bei deaktiviertem externen Audio-Eingang (siehe 3.4.7). Segelflugbetrieb soll stehen wegen Lautsprechersteuerung! 3.4.5 TXm – Aktivierung PTT-Tasten Durch dreimaliges Drücken der AUD- Taste und Drehung am Drehknopf kann die Freischaltung der beiden PTT-Tasten eingestellt werden.
- Seite 22 Doc.-Nr: Handbuch & Einbauanleitung DE-3000-800100d VHF-Communication Tranceiver Revision 12.4 KRT-2 , KRT2-Mini, KRT2-Portrait Apr. 2016 Die Stromaufnahme für die Hinterleuchtung beträgt bei 12V max. 70mA und min. 10mA. Zusätzlich erscheint die Anzeige der Batterie-Spannung (V). 3.4.9 BAT – Batterie Test Durch siebenmaliges Drücken der Taste AUD und Drehung am Drehknopf wird die Bordspannung für kurze Zeit angezeigt .
- Seite 23 Doc.-Nr: Handbuch & Einbauanleitung DE-3000-800100d VHF-Communication Tranceiver Revision 12.4 KRT-2 , KRT2-Mini, KRT2-Portrait Apr. 2016 3.4.11 MIC – Einstellungen Mit diesem Mikrofon-Einstell und –Testmode können verschiedene Mikrofone angepasst und getestet werden, ohne PTT zu benutzen. Dies dient nur zum Service und ist kein Betriebsmode. Jeder Mikrofoneingang kann individuell eingestellt werden.
- Seite 24 Doc.-Nr: Handbuch & Einbauanleitung DE-3000-800100d VHF-Communication Tranceiver Revision 12.4 KRT-2 , KRT2-Mini, KRT2-Portrait Apr. 2016 10 gilt für unverstärkte Elektret- Mikrofone (mit 8V Versorgung). 11 gilt für Dynamic- Mikrofone. Eine hohe Mikrofonverstärkung (>9) verträgt sich schlecht mit dem Side- Ton und kann zu Rückkopplungen führen. In diesem Falle sollte SIT01 eingestellt werden.
- Seite 25 Doc.-Nr: Handbuch & Einbauanleitung DE-3000-800100d VHF-Communication Tranceiver Revision 12.4 KRT-2 , KRT2-Mini, KRT2-Portrait Apr. 2016 Zusätzliche Anzeigen Dies sind einfache Testhilfen mit folgender Bedeutung: RxS:... Empfänger HF-Eingangs-Signalstärke Ext: ..Spannung am zusätzlichen NF-Eingang (EXT). Mic: dyn Mic: std Anzeige ob dynamisches- oder standard- Mikrofon geschaltet ist, aktualisiert nur bei Aufruf des MIC-Menüs.
- Seite 26 Doc.-Nr: Handbuch & Einbauanleitung DE-3000-800100d VHF-Communication Tranceiver Revision 12.4 KRT-2 , KRT2-Mini, KRT2-Portrait Apr. 2016 Watch DUAL Der KRT2 besitzt nur einen Empfänger, daher erfolgt DUAL-Watch (das Überwachen zweier Frequenzen) im Wechsel zwischen der aktiven und der Standby-Frequenz. Durch Drücken der Taste DUAL wird Dual-Watch aktiviert, s o wie auch wieder deaktiviert.
- Seite 27 Doc.-Nr: Handbuch & Einbauanleitung DE-3000-800100d VHF-Communication Tranceiver Revision 12.4 KRT-2 , KRT2-Mini, KRT2-Portrait Apr. 2016 Auf welcher Frequenz gerade empfangen wird, zeigt die Markierung hinter DUAL an: Empfang auf aktive Seite Empfang auf passiv Seite Im DUAL Watch Modus können Standby-Frequenz und aktive Frequenz getauscht werden.
- Seite 28 Doc.-Nr: Handbuch & Einbauanleitung DE-3000-800100d VHF-Communication Tranceiver Revision 12.4 KRT-2 , KRT2-Mini, KRT2-Portrait Apr. 2016 3.6 Sendebetrieb Durch Betätigen der Sendetaste (PTT) geht das Gerät in den Sendebetrieb auf der eingestellten aktiven Frequenz (obere Zeile). Senden Empfang „TX“ zeigt die ordnungsgemäße Funktion des Senders an. Links unten wird die Modulations-Aussteuerung angezeigt.
- Seite 29 Doc.-Nr: Handbuch & Einbauanleitung DE-3000-800100d VHF-Communication Tranceiver Revision 12.4 KRT-2 , KRT2-Mini, KRT2-Portrait Apr. 2016 Falls nur eine PTT-Taste zur Verfügung steht, aber zwei Headsets in Betrieb sind, dann müssen beide PTT-L PTT-R parallel angeschlossen werden, siehe auch 3.4.5. 3.6.2 Selbst-Test System Im Hintergrund ist eine ständige Hardware-Überprüfung aktiv.
- Seite 30 Doc.-Nr: Handbuch & Einbauanleitung DE-3000-800100d VHF-Communication Tranceiver Revision 12.4 KRT-2 , KRT2-Mini, KRT2-Portrait Apr. 2016 3.7 Rücksetzen auf Werkseinstellungen Achtung: Nicht zu empfehlen bei älterer Software als 8.5 bzw. 9.5, da hierdurch die Kalibrierung zerstört werden kann und das Gerät danach einzusenden ist. Die Werkseinstellungen können nur über AUS/EIN-Schalten des Gerätes herbeigeführt werden.
- Seite 31 Doc.-Nr: Handbuch & Einbauanleitung DE-3000-800100d VHF-Communication Tranceiver Revision 12.4 KRT-2 , KRT2-Mini, KRT2-Portrait Apr. 2016 3.8.1 ERASE – Löschen der Datenspeicher Aus dem SET UP – Menü mit in das “ERASE“ Untermenü wechseln: Das Löschen der Favoriten- Frequenzen erfolgt nun mit Der Löschvorgang nimmt wenige Minuten in Anspruch, währenddessen wird “ERASING“...
- Seite 32 Doc.-Nr: Handbuch & Einbauanleitung DE-3000-800100d VHF-Communication Tranceiver Revision 12.4 KRT-2 , KRT2-Mini, KRT2-Portrait Apr. 2016 4 Fernsteuerung In Tandem-Flugzeugen können einem zusätzlichen Bedienkopf (KRT2RC Remote Control Unit), der an die RS232- Schnittstelle angeschlossen wird, vom zweiten Panel aus Frequenz, Lautstärke, Squelch, sowie lokale...
- Seite 33 Doc.-Nr: Handbuch & Einbauanleitung DE-3000-800100d VHF-Communication Tranceiver Revision 12.4 KRT-2 , KRT2-Mini, KRT2-Portrait Apr. 2016 5 EINBAU 5.1 Zulassungsbedingte Einschränkungen Das KRT2 wurde als abgeschlossene Einheit für die Montage in einer Cockpitumgebung der Allgemeinen Luftfahrt entwickelt unter folgenden Einschränkungen: • Installationen sind im Einklang mit entsprechenden EASA oder FAA genehmigten Richtlinien vorzunehmen.
- Seite 34 KRT-2 , KRT2-Mini, KRT2-Portrait Apr. 2016 5.3 Fernmeldeangaben Für das Ausfüllen des Antrags auf Frequenz-Zuteilung durch die Bundesnetzagentur notwendige Angaben: Hersteller: AIRplus Maintenance GmbH Typenbezeichnung: KRT2 EASA Nummer: P/N 100-90001-00 Sendeleistung: 118,000 – 136,975 MHz Frequenz: 6k00A3E für 25khz Kanalabstand Emission Designator: 5k00A3E für 8,33kHz Kanalabstand...
- Seite 35 5.6 Montage • In Absprache mit einem luftfahrttechnischen Betrieb werden Einbauort und Art des Einbaus festgelegt. Ein luftfahrttechnischer Betrieb kann alle Kabel einbauen. Kabelsätze sind bei AIRplus Avionics GmbH erhältlich. • Der Einbau in der Nähe von Wärmequellen ist zu vermeiden.
- Seite 36 Doc.-Nr: Handbuch & Einbauanleitung DE-3000-800100d VHF-Communication Tranceiver Revision 12.4 KRT-2 , KRT2-Mini, KRT2-Portrait Apr. 2016 5.7 Geräteanschluss Der 15-polige Gerätestecker (D-SUB) enthält alle elektrischen Verbindungen mit Ausnahme des Antennenanschlusses. Die (+UB)-Leitung muss mit einem Überlastschutz (3 Amp. träge) abgesichert werden! 5.7.1 Mikrofon-Anschluss Die beiden Mikrofoneingänge können wahlweise für die Standard- Mikrofone (genormter Signalpegel 1Vss), oder bedingt für dynamische...
- Seite 37 Doc.-Nr: Handbuch & Einbauanleitung DE-3000-800100d VHF-Communication Tranceiver Revision 12.4 KRT-2 , KRT2-Mini, KRT2-Portrait Apr. 2016 Durch die automatische Abschaltung der Versorgungsspannung im Betrieb Segelflug (dynamic), ist das zweite Headset-Mikrofon außer Betrieb. Pro Eingang können unter bestimmten Voraussetzungen maximal zwei gleiche Mikrofone parallel angeschlossen werden. Bei Standard- Mikrofonen gibt es erhebliche Unterschiede in deren Strombedarf, so dass manche Typen die Parallelschaltung nicht zulassen.
- Seite 38 Doc.-Nr: Handbuch & Einbauanleitung DE-3000-800100d VHF-Communication Tranceiver Revision 12.4 KRT-2 , KRT2-Mini, KRT2-Portrait Apr. 2016 5.7.3 Kopfhörer-Anschluss Mehrere Kopfhörer gleichen Typs können parallel angeschlossen werden. Die Gesamtimpedanz sollte 60 Ω nicht unterschreiten. 5.7.4 Externer Audio-Eingang Der externe Audio Eingang dient für Warnsignale aus anderen Quellen. Falls dieser Eingang nicht benutzt wird, sollte die entsprechende Leitung (Pin 5) nach GND kurzgeschlossen werden, um Störungen zu vermeiden.
- Seite 39 Doc.-Nr: Handbuch & Einbauanleitung DE-3000-800100d VHF-Communication Tranceiver Revision 12.4 KRT-2 , KRT2-Mini, KRT2-Portrait Apr. 2016 5.8 Abschließender Audio-Setup Dies ist eine Übersicht, um die richtige Audio-Einstellung abhängig von der Anwendung vorzunehmen. Unbenutzten Eingang MIC-R Pin 6 auf Masse legen. 5.8.1 Für Segelflug Die Taste AUD 3x drücken für VOX: Einstellung VOX 10 (abschalten), oder Intercom-Schalter offen („e“...
- Seite 40 Doc.-Nr: Handbuch & Einbauanleitung DE-3000-800100d VHF-Communication Tranceiver Revision 12.4 KRT-2 , KRT2-Mini, KRT2-Portrait Apr. 2016 5.9 Verkabelung 5.9.1 Leiterquerschnitte Versorgungsleitungen (Power, GND): AWG18 (0,83 mm²) Signalleitungen: AWG22 (0,38 mm²) Die verwendeten Leitungen müssen für den Einbau in Luftfahrzeuge zugelassen sein. 5.9.2 Stecker-Pinbelegung 5.9.3 Allgemeiner Hinweis Durch die Vielzahl der Mikrofoneigenschaften können die Folgenden...
- Seite 41 Doc.-Nr: Handbuch & Einbauanleitung DE-3000-800100d VHF-Communication Tranceiver Revision 12.4 KRT-2 , KRT2-Mini, KRT2-Portrait Apr. 2016 5.9.4 Verkabelungspläne 5.9.4.1 Verkabelung Motorflug Mikrofon-Setup: L oder R in Einstellung für Heradset, verlassen nicht im AUTO 41 von 57...
- Seite 42 Doc.-Nr: Handbuch & Einbauanleitung DE-3000-800100d VHF-Communication Tranceiver Revision 12.4 KRT-2 , KRT2-Mini, KRT2-Portrait Apr. 2016 5.9.4.2 Verkabelung Segelflug Doppelplatz Microphone-Setup: verlassen in L =11, (nicht AUTO) 42 von 57...
- Seite 43 Doc.-Nr: Handbuch & Einbauanleitung DE-3000-800100d VHF-Communication Tranceiver Revision 12.4 KRT-2 , KRT2-Mini, KRT2-Portrait Apr. 2016 5.9.4.3 Segler Einzelplatz Mikrofon-Setup: verlassen in L =11 falls dynamic, (nicht AUTO) 43 von 57...
- Seite 44 Doc.-Nr: Handbuch & Einbauanleitung DE-3000-800100d VHF-Communication Tranceiver Revision 12.4 KRT-2 , KRT2-Mini, KRT2-Portrait Apr. 2016 5.9.4.4 Motorsegler einzel Mikrofon-Setup: Für Electret-Mikrofon L und R in Einstellung für Heradset, verlassen nicht im AUTO- mode. Für Dynamik-Mikrofon, verlassen im AUTO-Mode, Dyn—Mic. über einen Schalter auftrennen (bei Motorflug) und Parallelschaltung beider PTT.
- Seite 45 Doc.-Nr: Handbuch & Einbauanleitung DE-3000-800100d VHF-Communication Tranceiver Revision 12.4 KRT-2 , KRT2-Mini, KRT2-Portrait Apr. 2016 5.9.4.5 Motorsegler doppel Dynamische Mikrofone Mikrofon-Setup: R/L für Headsets, verlassen im AUTO 45 von 57...
- Seite 46 Doc.-Nr: Handbuch & Einbauanleitung DE-3000-800100d VHF-Communication Tranceiver Revision 12.4 KRT-2 , KRT2-Mini, KRT2-Portrait Apr. 2016 Electret Mikrofone Mikrofon-Setup: verlassen in L =3..9 (falls dynamic=11), R=3, (nicht AUTO-mode) 46 von 57...
- Seite 47 Doc.-Nr: Handbuch & Einbauanleitung DE-3000-800100d VHF-Communication Tranceiver Revision 12.4 KRT-2 , KRT2-Mini, KRT2-Portrait Apr. 2016 5.9.5 Anschluss von dynamischem Mikrofon Besondere Beachtung erfordert die Verkabelung für dynamische Mikrofone, da durch die nötige hohe Verstärkung kleinste Masse-Fehler zu Störungen und Rückkopplungen führen. Die Grundregel lautet: Niemals die Mikrofon-Masse mit Stromführenden Massen in Verbindung bringen.
- Seite 48 Doc.-Nr: Handbuch & Einbauanleitung DE-3000-800100d VHF-Communication Tranceiver Revision 12.4 KRT-2 , KRT2-Mini, KRT2-Portrait Apr. 2016 5.10 Antenne 5.10.1 Antennenauswahl • Es wird eine VHF-COM-Antenne mit einer Impedanz von 50 Ohm benötigt. • Die Antenne muss für das Luftfahrzeug und den vorgesehenen Einbauort geeignet und zugelassen sein.
- Seite 49 Doc.-Nr: Handbuch & Einbauanleitung DE-3000-800100d VHF-Communication Tranceiver Revision 12.4 KRT-2 , KRT2-Mini, KRT2-Portrait Apr. 2016 5.11 Mikrofon allgemein Die Einstellung der MIC- und VOX-Werte ist entscheidend für die Bordverständigung. (siehe Kap. MIC-Einstellungen und Kap. VOX- Sprach- Schwellenwert). Mit VOX wird die Lautstärkeschwelle so eingestellt, dass normale Fluggeräusche nicht auf die Kopfhörer übertragen werden, sondern erst beim Besprechen des Mikrofons die Verbindung hergestellt wird.
- Seite 50 Doc.-Nr: Handbuch & Einbauanleitung DE-3000-800100d VHF-Communication Tranceiver Revision 12.4 KRT-2 , KRT2-Mini, KRT2-Portrait Apr. 2016 Das Stehwellenverhältnis muss kleiner 3:1 sein. Weiterhin wird ein Testflug empfohlen, um den zufriedenstellenden Betrieb des Funkgerätes im Flug sicherzustellen. Dazu: • in mindestens 2000 ft Flughöhe über Grund Kontakt zu einer Bodenstation aufnehmen, die mindestens 50 km entfernt ist.
- Seite 51 Doc.-Nr: Handbuch & Einbauanleitung DE-3000-800100d VHF-Communication Tranceiver Revision 12.4 KRT-2 , KRT2-Mini, KRT2-Portrait Apr. 2016 5.15 Zeichnungen 5.15.1 Geräteabmessungen 51 von 57...
- Seite 52 Doc.-Nr: Handbuch & Einbauanleitung DE-3000-800100d VHF-Communication Tranceiver Revision 12.4 KRT-2 , KRT2-Mini, KRT2-Portrait Apr. 2016 5.15.2 Einbauhinweise Anschlussbereich Panelausschnitt 52 von 57...
- Seite 53 Doc.-Nr: Handbuch & Einbauanleitung DE-3000-800100d VHF-Communication Tranceiver Revision 12.4 KRT-2 , KRT2-Mini, KRT2-Portrait Apr. 2016 6 Wartung 6.1 Periodische Wartung sind keine regelmäßigen Wartungsarbeiten KRT2-Gerät erforderlich. 6.2 Reparaturen Nur ein Austausch von Baugruppen ist zugelassen. Im Falle eines Geräteausfalles muß das Gerät zum Hersteller eingeschickt werden unter Bezugnahme auf Kapitel 1.3 Kundenservice.
- Seite 54 Doc.-Nr: Handbuch & Einbauanleitung DE-3000-800100d VHF-Communication Tranceiver Revision 12.4 KRT-2 , KRT2-Mini, KRT2-Portrait Apr. 2016 7 ANHANG 7.1 Frequenz/Kanal-Plan Die folgende Tabelle enthält Beispiele für Betriebs- und angezeigte Frequenzen im Bereich von 118.000 ... 118.100 MHz. Die Tabelle kann nach diesem Schema bis 136.975 MHz fortgesetzt werden. Betriebsfrequenz Kanalraster Angezeigter Kanal...
- Seite 55 Doc.-Nr: Handbuch & Einbauanleitung DE-3000-800100d VHF-Communication Tranceiver Revision 12.4 KRT-2 , KRT2-Mini, KRT2-Portrait Apr. 2016 7.2 Technische Daten ALLGEMEINES Zulassung ETSO_21O.10038036 ED-23C Class 4-6 RTCA DO-186B Class 4 ED-23C Class C-D-E-H1/2 RTCA DO-186B Class H1/2 RTCA DO-178B/ED-12B Level D ETSO-2C169a Angewandte Normen EUROCAE ED-23B RTCA DO-160E...
- Seite 56 Doc.-Nr: Handbuch & Einbauanleitung DE-3000-800100d VHF-Communication Tranceiver Revision 12.4 KRT-2 , KRT2-Mini, KRT2-Portrait Apr. 2016 SENDER 6 W (nominal) @ >13.5V SENDELEISTUNG 4 W (minimal) KLIRRFAKTOR <10 % bei 70 % Modulation MITHÖRTON-AUSGANG >0,5W an 300Ω (Kopfhörerausgang) 2 x Standard (50mV…2V) an 100Ω MIKROFONEINGÄNGE oder dynamisch NEBENWELLENABSENKUNG...
- Seite 57 Doc.-Nr: Handbuch & Einbauanleitung DE-3000-800100d VHF-Communication Tranceiver Revision 12.4 KRT-2 , KRT2-Mini, KRT2-Portrait Apr. 2016 57 von 57...
