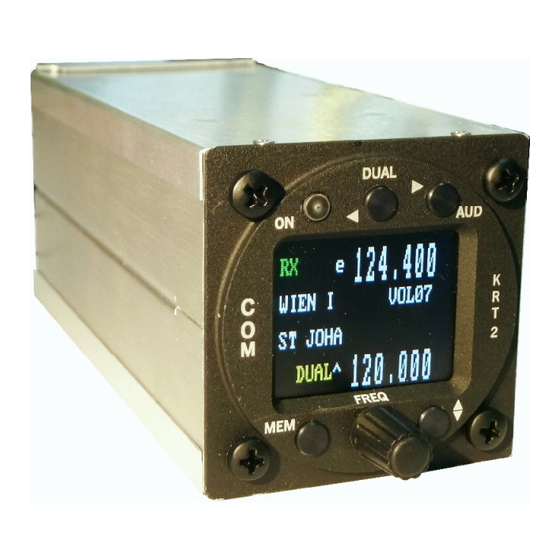

AirPlus KRT2 Bedienung Und Einbau
Vhf communication
transceiver
Vorschau ausblenden
Andere Handbücher für KRT2:
- Handbuch (47 Seiten) ,
- Bedienung und einbau (44 Seiten) ,
- Bedienungshandbuch und einbauanleitung (57 Seiten)
Verwandte Anleitungen für AirPlus KRT2
Inhaltszusammenfassung für AirPlus KRT2

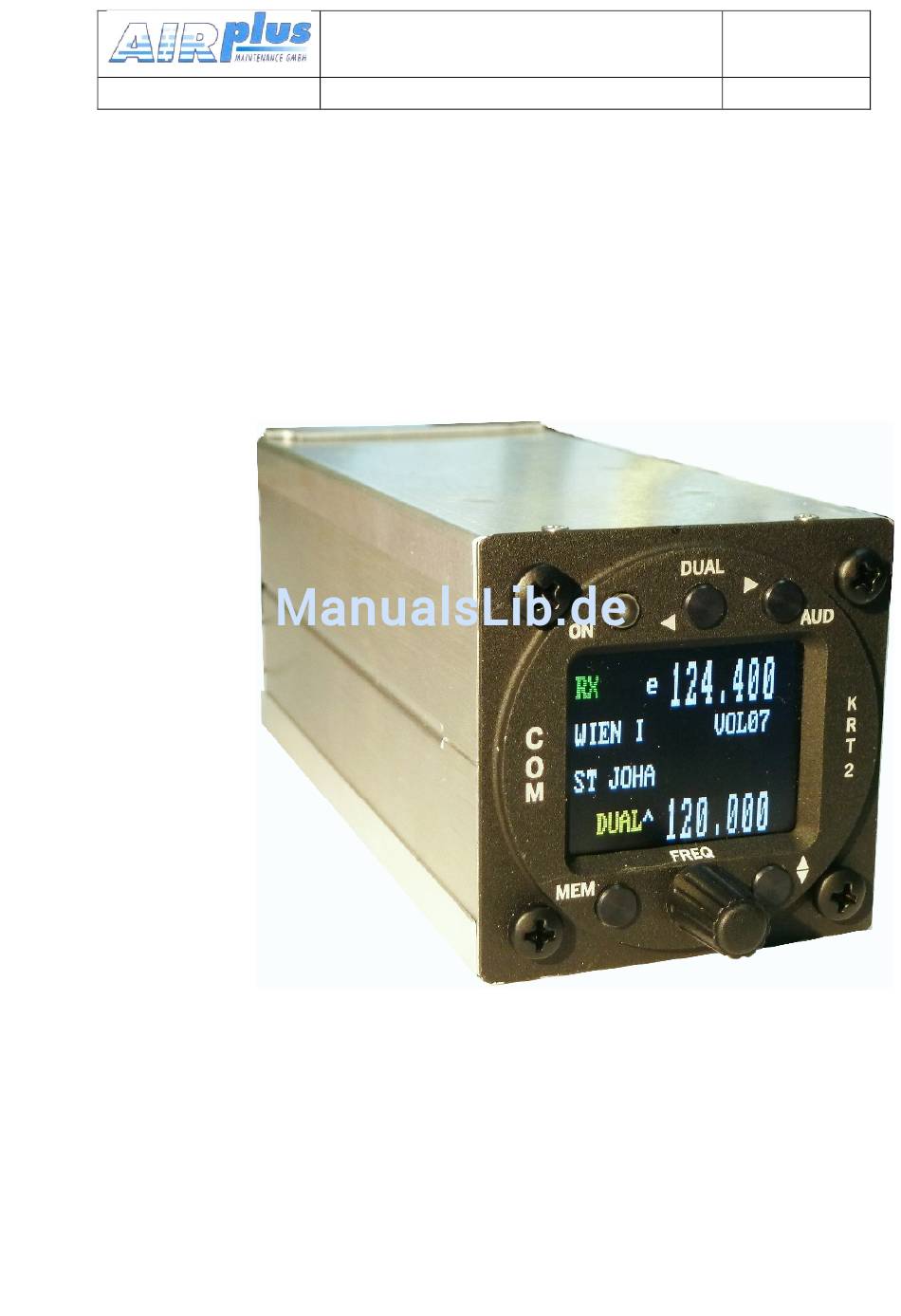

- Seite 1 Doc.-Nr: Handbuch & Einbauanleitung DE-3000-800100d VHF-Communication Tranceiver Revision 10.0 KRT2 & KRT 2A Dezember 2014 KRT2 VHF Communication Transceiver P/N 100-(0001)-(060) Bedienung und Einbau - 1 - von 54...
- Seite 2 Doc.-Nr: Handbuch & Einbauanleitung DE-3000-800100d VHF-Communication Tranceiver Revision 10.0 KRT2 & KRT 2A Dezember 2014 Änderungsverzeichnis Revision Datum Änderungsbeschreibung 06 Juni 2010 Erstausgabe 20 Sep 2010 Revision Stecker / Redaktionelle Änderungen 05 Feb 2011 Redaktionelle Änderungen 04 Mai 2012 Kabel-Satz Korrektur 16 Mai 2012 Softwareerweiterung für Batterie-Anzeige...
- Seite 3 Doc.-Nr: Handbuch & Einbauanleitung DE-3000-800100d VHF-Communication Tranceiver Revision 10.0 KRT2 & KRT 2A Dezember 2014 Geräteübersicht Artikelnummer Beschreibung Basisvariante Einführung von: • 2 Standard Mikrofon-Eingängen • Zusätzlicher Audio Eingang • DUAL Watch Funktion 3 von 54...
-
Seite 4: Inhaltsverzeichnis
Doc.-Nr: Handbuch & Einbauanleitung DE-3000-800100d VHF-Communication Tranceiver Revision 10.0 KRT2 & KRT 2A Dezember 2014 INHALT ALLGEMEINES ........................6 Symbole ..........................6 Abkürzungen ........................6 Kundenservice ........................7 Geräteeigenschaften......................7 Zulassungsbedingte Einschränkungen ................8 Installation ........................8 BEDIENUNG allgemein .......................8 Bedienelemente im Überblick ..................8 Anzeige........................... - Seite 5 Doc.-Nr: Handbuch & Einbauanleitung DE-3000-800100d VHF-Communication Tranceiver Revision 10.0 KRT2 & KRT 2A Dezember 2014 Lieferumfang ........................31 Auspacken und Kontrolle des Gerätes................32 Montage .......................... 32 Geräteanschluss ......................33 6.6.1 Mikrofon-Anschluss....................33 6.6.2 : Lautsprecher & offenes Mikrofon................. 34 6.6.3...
-
Seite 6: Allgemeines
Dezember 2014 1 ALLGEMEINES Dieses Handbuch enthält Informationen über die physikalischen, mechanischen und elektrischen Eigenschaften sowie die Beschreibung von Bedienung und Einbau des VHF Flugfunkgerätes KRT2. 1.1 Symbole Hinweise, deren Nichtbeachtung Personenschäden durch elektrische Strahlung und Entzündung von brennbarem Material verursachen kann. -
Seite 7: Kundenservice
Rücksendungen im Service-Bereich des Web-Portals www.dittel-avionik.de. Vorschläge zur Verbesserung unserer Handbücher sind erwünscht. Kontakt: Support.krt@dittel-avionik.de Informationen zu Softwareupdates sind bei AIRplus Avionics erhältlich. 1.4 Geräteeigenschaften • VHF-Sprechfunkgerät für den Einbau in Luftfahrzeuge • Frequenzbereich 118,000 bis 136,975 MHz • Kanalabstand 8,33/25 kHz (2278 Kanäle) •... -
Seite 8: Zulassungsbedingte Einschränkungen
Doc.-Nr: Handbuch & Einbauanleitung DE-3000-800100d VHF-Communication Tranceiver Revision 10.0 KRT2 & KRT 2A Dezember 2014 2 Zulassungsbedingte Einschränkungen Die Anforderungen für Eigenschaften und Tests der (E)TSO-Zulassung dieses Artikels (Gerätes) entsprechen minimalen Leitungs-Standards. Es liegt in der Verantwortung des Installierenden, daß dieses Gerät entweder mit oder innerhalb der definierten Spezifikationen für die Flugzeug-Type oder –Klasse liegen, um sicher zu stellen, dass die... -
Seite 9: Beschreibung
Doc.-Nr: Handbuch & Einbauanleitung DE-3000-800100d VHF-Communication Tranceiver Revision 10.0 KRT2 & KRT 2A Dezember 2014 Beschreibung Bild Name Rastschalter EIN/AUS 1. Aktiviert Modus zum wechselseitigen DUAL Abhören zweier Frequenzen. WATCH 2. Für Namens-Programmierung Cursor links 1. Navigation durch die verschiedenen Grundeinstellungen für VOL, SQ, VOX,... -
Seite 10: Anzeige
Doc.-Nr: Handbuch & Einbauanleitung DE-3000-800100d VHF-Communication Tranceiver Revision 10.0 KRT2 & KRT 2A Dezember 2014 3.2 Anzeige Anzeige Bedeutung Bemerkung Betriebszustand - Empfang Wird angezeigt wenn Empfang stattfindet (Squelch geöffnet) Betriebszustand - Senden Sender arbeitet ordnungsgemäß Sender wurde nach 2 min... -
Seite 11: Menü Stufen
Doc.-Nr: Handbuch & Einbauanleitung DE-3000-800100d VHF-Communication Tranceiver Revision 10.0 KRT2 & KRT 2A Dezember 2014 Anzeige Bedeutung Bemerkung Springt nach Drücken von Zeigt die Zuordnung des < FREQU oder AUD Drehknopfes entweder zu entsprechend um. Frequenzeinstellung, oder VOL / SQ / VOX…. -
Seite 12: Selbst Test Anzeigen
Doc.-Nr: Handbuch & Einbauanleitung DE-3000-800100d VHF-Communication Tranceiver Revision 10.0 KRT2 & KRT 2A Dezember 2014 3.4 Selbst test Anzeigen Display Meaning Remark Zur Reparatur einsenden. Er_PLL Interner Fehler, Sender gespert Zur Reparatur einsenden. Er_ADC Interner Fehler, Betrieb eingeschränkt Zur Reparatur einsenden. -
Seite 13: Bedienschritte
Doc.-Nr: Handbuch & Einbauanleitung DE-3000-800100d VHF-Communication Tranceiver Revision 10.0 KRT2 & KRT 2A Dezember 2014 4 Bedienschritte 4.1 Allgemein Es gibt einen Grundzustand, bei dem der Drehknopf immer der Lautstärke- Einstellung (VOL) zugeordnet ist. Dieser Zustand wird verlassen durch Betätigung der Tasten AUD, FREQ oder MEM. -
Seite 14: Frequenzeinstellung
Doc.-Nr: Handbuch & Einbauanleitung DE-3000-800100d VHF-Communication Tranceiver Revision 10.0 KRT2 & KRT 2A Dezember 2014 4.3 Frequenzeinstellung Die Eingabe einer Frequenz kann auf zwei verschiedene Arten erfolgen: • Direkte Eingabe • Auswahl aus Favoriten- Frequenzliste (Speicherplätze 0-99) 4.3.1 Direkte Eingabe... -
Seite 15: Speichern Einer Frequenz Zu Den Favoriten
Handbuch & Einbauanleitung DE-3000-800100d VHF-Communication Tranceiver Revision 10.0 KRT2 & KRT 2A Dezember 2014 Die Übernahme und das Beenden des MEM-Modes erfolgt mit Ein Abbruch und Wechsel in den normalen Betriebsmode ist den Tasten FREQ oder AUD möglich oder es erfolgt nach Ablauf von ca 15 Sekunden ohne Bedienung. - Seite 16 Doc.-Nr: Handbuch & Einbauanleitung DE-3000-800100d VHF-Communication Tranceiver Revision 10.0 KRT2 & KRT 2A Dezember 2014 Abschluss und Speicherung Zum Speichern nur aus der Namens-Eingabe einfach drücken, es erscheint kurz SAVE und anschließend erscheint wieder die Favoriten- Auswahl. Der Aufruf der Sortierfunktion wird durch weiteres Drücken von MEM aus dem EDIT-Mode erreicht.
-
Seite 17: Aud - Audio Menü
Doc.-Nr: Handbuch & Einbauanleitung DE-3000-800100d VHF-Communication Tranceiver Revision 10.0 KRT2 & KRT 2A Dezember 2014 4.4 AUD – Audio Menü Der Marker „<“ (im Bild auf VOL06) kann aus einem früheren Vorgang noch auf der Passiv- Frequenz stehen. In diesem Falle ist einmal die Taste AUD zu drücken, so dass... -
Seite 18: Vox - Sprach-Schwellwert Für Intercom
Handbuch & Einbauanleitung DE-3000-800100d VHF-Communication Tranceiver Revision 10.0 KRT2 & KRT 2A Dezember 2014 Die Einstellung für den Squelch ist von verschiedenen Faktoren abhängig. Für Motorflugzeuge ist ein Wert von 5-8 als Ausgangswert anzusehen, Segelflieger werden diesen Wert ggf. unterschreiten. -
Seite 19: Txm - Aktivierung Ptt-Tasten
Doc.-Nr: Handbuch & Einbauanleitung DE-3000-800100d VHF-Communication Tranceiver Revision 10.0 KRT2 & KRT 2A Dezember 2014 4.4.7). Segelflugbetrieb soll stehen wegen Lautsprechersteuerung! 4.4.5 TXm – Aktivierung PTT-Tasten Durch dreimaliges Drücken der AUD- Taste und Drehung am Drehknopf kann die Freischaltung der beiden PTT-Tasten eingestellt werden. -
Seite 20: Bat - Batterie Test
Handbuch & Einbauanleitung DE-3000-800100d VHF-Communication Tranceiver Revision 10.0 KRT2 & KRT 2A Dezember 2014 Die Stromaufnahme für die Hinterleuchtung beträgt nur 10mA und ist in der Dunkelheit auch weitgehend blendfrei. Sie kann ohne Probleme ständig auf Maximum eingestellt bleiben. Zusätzlich erscheint die Anzeige der Batterie-Spannung (V). -
Seite 21: Mic - Einstellungen
Doc.-Nr: Handbuch & Einbauanleitung DE-3000-800100d VHF-Communication Tranceiver Revision 10.0 KRT2 & KRT 2A Dezember 2014 4.4.11 MIC – Einstellungen Mit diesem Mikrofon-Einstell und –Testmode können verschiedene Mikrofone angepasst und getestet werden, ohne PTT zu benutzen. Dies dient nur zum Service und ist kein Betriebsmode. - Seite 22 Doc.-Nr: Handbuch & Einbauanleitung DE-3000-800100d VHF-Communication Tranceiver Revision 10.0 KRT2 & KRT 2A Dezember 2014 10 gilt für unverstärkte Elektret- Mikrofone (mit 8V Versorgung). 11 gilt für Dynamic- Mikrofone. Alle Einstellungen werden beim Verlassen des Menus gespeichert. Soll der AUTO-Betrieb aktiviert werden, so muss das Menu in der Stellung „AUTO“...
-
Seite 23: Menu-Sperrung
Doc.-Nr: Handbuch & Einbauanleitung DE-3000-800100d VHF-Communication Tranceiver Revision 10.0 KRT2 & KRT 2A Dezember 2014 Dieses Symbol erscheint rechts von der STBY-Frequenz, wenn im AUTO-Mode das dynamische Mikrofon nach dem Senden erkannt und aktiviert wurde. 4.4.12 Menu-Sperrung Für den Schulbetrieb kann der Bereich TXm bis MIC-setup gesperrt werden. - Seite 24 KRT2 & KRT 2A Dezember 2014 DUAL Watch Der KRT2 besitzt nur einen Empfänger, daher erfolgt DUAL-Watch (das Überwachen zweier Frequenzen) im Wechsel zwischen der aktiven und der Standby-Frequenz. Durch Drücken der Taste DUAL wird Dual-Watch aktiviert, s o wie auch wieder deaktiviert.
- Seite 25 Doc.-Nr: Handbuch & Einbauanleitung DE-3000-800100d VHF-Communication Tranceiver Revision 10.0 KRT2 & KRT 2A Dezember 2014 Auf welcher Frequenz gerade empfangen wird, zeigt die Markierung hinter DUAL an: Empfang auf aktive Seite Empfang auf passiv Seite Im DUAL Watch Modus können Standby-Frequenz und aktive Frequenz getauscht werden.
-
Seite 26: Sendebetrieb
Doc.-Nr: Handbuch & Einbauanleitung DE-3000-800100d VHF-Communication Tranceiver Revision 10.0 KRT2 & KRT 2A Dezember 2014 4.5 Sendebetrieb Durch Betätigen der Sendetaste (PTT) geht das Gerät in den Sendebetrieb auf der eingestellten aktiven Frequenz (obere Zeile). Senden Empfang „TX“ zeigt die ordnungsgemäße Funktion des Senders an. -
Seite 27: Selbst-Test System
Doc.-Nr: Handbuch & Einbauanleitung DE-3000-800100d VHF-Communication Tranceiver Revision 10.0 KRT2 & KRT 2A Dezember 2014 4.6 Selbst-Test System Im Hintergrund ist eine ständige Hardware-Überprüfung aktiv. Das Feld für Batterie-Status & Fehler (siehe Bedienelemente Überblick) dient zur Anzeige von Warnungen und im Falle von Hardware-Fehlern für Fehlermeldungen. -
Seite 28: Rücksetzen Auf Werkseinstellungen
Doc.-Nr: Handbuch & Einbauanleitung DE-3000-800100d VHF-Communication Tranceiver Revision 10.0 KRT2 & KRT 2A Dezember 2014 4.7 Rücksetzen auf Werkseinstellungen Die Werkseinstellungen können nur über AUS/EIN-Schalten des Gerätes herbeigeführt werden. Tasten Während des Einschaltens sind DUAL gleichzeitig zu drücken. Die Displayanzeige zeigt nun „SET... -
Seite 29: Erase - Löschen Der Datenspeicher
Doc.-Nr: Handbuch & Einbauanleitung DE-3000-800100d VHF-Communication Tranceiver Revision 10.0 KRT2 & KRT 2A Dezember 2014 4.8.1 ERASE – Löschen der Datenspeicher Aus dem SET UP – Menü mit in das “ERASE“ Untermenü wechseln: Das Löschen der Favoriten- Frequenzen erfolgt nun mit . -
Seite 30: Fernsteuerung
Minute kontrolliert und der Aufbau des Kontaktes mit einem “r“ in der rechten oberen Ecke des Displays bestätigt. Mit der Fernsteuerung kann das KRT2 vollkommen unabhängig betrieben werden, wobei das KRT2 irgendwo im Flugzeug installiert sein kann. Das ist insbesondere in Tandem-Flugzeugen oder bei Raumknappheit von Bedeutung. -
Seite 31: Einbau
6k00A3E für 25khz Kanalabstand Emission Designator: 5k00A3E für 8,33kHz Kanalabstand 6.3 Lieferumfang Artikelnummer Beschreibung KRT2 KRT2 - VHF Flugfunksprechgerät ZUB2 (4 Stück) Montageschraube Kopf KRT2 - für Panels bis 3mm …………………… Handbuch „Bedienung und Einbau“ EASA Form 1 31 von 54... -
Seite 32: Auspacken Und Kontrolle Des Gerätes
6.5 Montage • In Absprache mit einem luftfahrttechnischen Betrieb werden Einbauort und Art des Einbaus festgelegt. Ein luftfahrttechnischer Betrieb kann alle Kabel einbauen. Kabelsätze sind bei AIRplus Avionics GmbH erhältlich. • Der Einbau in der Nähe von Wärmequellen ist zu vermeiden. -
Seite 33: Geräteanschluss
(Segelfug) und den Headsets (Motorflug) umzuschalten. Ist im Kapitel AUDIO-Menu -> MIC-Einstellungen der Mode AUTO eingestellt, erkennt KRT2 automatisch, welches Mikrofon zugeschaltet ist, wofür der Eingang L (Pin 3) vorgesehen ist. Die beiden Eingänge (L und R) sollen nicht zusammengelegt werden. -
Seite 34: Lautsprecher & Offenes Mikrofon
Doc.-Nr: Handbuch & Einbauanleitung DE-3000-800100d VHF-Communication Tranceiver Revision 10.0 KRT2 & KRT 2A Dezember 2014 L ist der Haupteingang. Durch die automatische Abschaltung der Versorgungsspannung im Betrieb Segelflug (dynamic), ist das zweite Headset-Mikrofon außer Betrieb. Eingang dürfen maximal zwei gleiche... -
Seite 35: Externer Audio-Eingang
Falls dieser Eingang nicht benutzt wird, sollte die entsprechende Leitung (Pin 5) nach GND kurzgeschlossen werden, um Störungen zu vermeiden. 6.6.5 Lautsprecher-Anschluss Die hohe Lausprecherleistung des KRT2 erfordert einen Differenzial- Anschluss. Der Lautsprecher darf daher nicht einseitig geerdet sein, sondern beide Leitungen müssen isoliert verlegt werden. -
Seite 36: Abschließender Audio-Setup
Doc.-Nr: Handbuch & Einbauanleitung DE-3000-800100d VHF-Communication Tranceiver Revision 10.0 KRT2 & KRT 2A Dezember 2014 6.7 Abschließender Audio-Setup Dies ist eine Übersicht die richtige Audio-Einstellung abhängig von der Anwendung. Unbenutzten Eingang MIC-R Pin 6 auf Masse legen. 6.7.1 Für Segelflug Die Taste AUD 3x drücken für VOX: Einstellung VOX 10 (abschalten), oder... -
Seite 37: Verkabelung
Doc.-Nr: Handbuch & Einbauanleitung DE-3000-800100d VHF-Communication Tranceiver Revision 10.0 KRT2 & KRT 2A Dezember 2014 6.8 Verkabelung 6.8.1 Leiterquerschnitte Versorgungsleitungen (Power, GND): AWG18 (0,83 mm²) Signalleitungen: AWG22 (0,38 mm²) Die verwendeten Leitungen müssen für den Einbau in Luftfahrzeuge zugelassen sein. -
Seite 38: Verkabelungspläne
Doc.-Nr: Handbuch & Einbauanleitung DE-3000-800100d VHF-Communication Tranceiver Revision 10.0 KRT2 & KRT 2A Dezember 2014 6.8.3 Verkabelungspläne 6.8.3.1 Verkabelung Motorflug Mikrofon-Setup: L oder R in Einstellung für Heradset, verlassen nicht im AUTO 38 von 54... -
Seite 39: Verkabelung Segelflug Doppelplatz
Doc.-Nr: Handbuch & Einbauanleitung DE-3000-800100d VHF-Communication Tranceiver Revision 10.0 KRT2 & KRT 2A Dezember 2014 6.8.3.2 Verkabelung Segelflug Doppelplatz 39 von 54... -
Seite 40: Segler Einzelplatz
Doc.-Nr: Handbuch & Einbauanleitung DE-3000-800100d VHF-Communication Tranceiver Revision 10.0 KRT2 & KRT 2A Dezember 2014 6.8.3.3 Segler Einzelplatz Mikrofon-Setup: verlassen in L =11 falls dynamic, (nicht AUTO) 40 von 54... -
Seite 41: Motorsegler Einzel
Doc.-Nr: Handbuch & Einbauanleitung DE-3000-800100d VHF-Communication Tranceiver Revision 10.0 KRT2 & KRT 2A Dezember 2014 6.8.3.4 Motorsegler einzel Mikrofon-Setup: L oder R in Einstellung für Heradset, verlassen nicht im AUTO-mode. 41 von 54... -
Seite 42: Motorsegler Doppel
Doc.-Nr: Handbuch & Einbauanleitung DE-3000-800100d VHF-Communication Tranceiver Revision 10.0 KRT2 & KRT 2A Dezember 2014 6.8.3.5 Motorsegler doppel Dynamische Mikrofone Mikrofon-Setup: R/L für Headsets, verlassen im AUTO 42 von 54... - Seite 43 Doc.-Nr: Handbuch & Einbauanleitung DE-3000-800100d VHF-Communication Tranceiver Revision 10.0 KRT2 & KRT 2A Dezember 2014 Electret Mikrofone Mikrofon-Setup: verlassen in L =3..9 (falls dynamic=11), R=3, (nicht AUTO-mode) 43 von 54...
-
Seite 44: Anschluss Von Dynamischem Mikrofon
Doc.-Nr: Handbuch & Einbauanleitung DE-3000-800100d VHF-Communication Tranceiver Revision 10.0 KRT2 & KRT 2A Dezember 2014 6.8.4 Anschluss von dynamischem Mikrofon Besondere Beachtung erfordert die Verkabelung für dynamische Mikrofone, da durch die nötige hohe Verstärkung kleinste Masse-Fehler zu Störungen und Rückkopplungen fürhren. -
Seite 45: Antenne
Doc.-Nr: Handbuch & Einbauanleitung DE-3000-800100d VHF-Communication Tranceiver Revision 10.0 KRT2 & KRT 2A Dezember 2014 6.9 Antenne 6.9.1 Antennenauswahl • Es wird eine VHF-COM-Antenne mit einer Impedanz von 50 Ohm benötigt. • Die Antenne muss für das Luftfahrzeug und den vorgesehenen Einbauort geeignet und zugelassen sein. -
Seite 46: Mikrofon Allgemein
Doc.-Nr: Handbuch & Einbauanleitung DE-3000-800100d VHF-Communication Tranceiver Revision 10.0 KRT2 & KRT 2A Dezember 2014 6.10 Mikrofon allgemein Die Einstellung der MIC- und VOX-Werte ist entscheidend für die Bordverständigung. (siehe Kap. MIC-Einstellungen und Kap. VOX- Sprach- Schwellenwert). Mit VOX wird die Lautstärkeschwelle so eingestellt, dass normale Fluggeräusche nicht auf die Kopfhörer übertragen werden, sondern erst... -
Seite 47: Inbetriebnahme
Doc.-Nr: Handbuch & Einbauanleitung DE-3000-800100d VHF-Communication Tranceiver Revision 10.0 KRT2 & KRT 2A Dezember 2014 Das Stehwellenverhältnis muss kleiner 3:1 sein. Weiterhin wird ein Testflug empfohlen, um den zufriedenstellenden Betrieb des Funkgerätes im Flug sicherzustellen. Dazu: • in mindestens 2000 ft Flughöhe über Grund Kontakt zu einer Bodenstation aufnehmen, die mindestens 50 km entfernt ist. -
Seite 48: Zeichnungen
Doc.-Nr: Handbuch & Einbauanleitung DE-3000-800100d VHF-Communication Tranceiver Revision 10.0 KRT2 & KRT 2A Dezember 2014 6.14 Zeichnungen 6.14.1 Geräteabmessungen 48 von 54... -
Seite 49: Einbauhinweise
Doc.-Nr: Handbuch & Einbauanleitung DE-3000-800100d VHF-Communication Tranceiver Revision 10.0 KRT2 & KRT 2A Dezember 2014 6.14.2 Einbauhinweise Anschlussbereich Panelausschnitt Montage des Drehknopfes Den Knopf keinesfalls per Gewalt abziehen oder auf die Achse pressen ! 49 von 54... -
Seite 50: Wartung
Doc.-Nr: Handbuch & Einbauanleitung DE-3000-800100d VHF-Communication Tranceiver Revision 10.0 KRT2 & KRT 2A Dezember 2014 7 Wartung 7.1 Periodische Wartung sind keine regelmäßigen Wartungsarbeiten KRT2-Gerät erforderlich. 7.2 Reparaturen Nur ein Austausch von Baugruppen ist zugelassen. Im Falle eines Geräteausfalles muß das Gerät zum Hersteller eingeschickt werden unter Bezugnahme auf Kapitel 1.3 Kundenservice. -
Seite 51: Anhang
Doc.-Nr: Handbuch & Einbauanleitung DE-3000-800100d VHF-Communication Tranceiver Revision 10.0 KRT2 & KRT 2A Dezember 2014 8 ANHANG 8.1 Frequenz/Kanal-Plan Die folgende Tabelle enthält Beispiele für Betriebs- und angezeigte Frequenzen im Bereich von 118.000 ... 118.100 MHz. Die Tabelle kann nach diesem Schema bis 136.975 MHz fortgesetzt werden. -
Seite 52: Technische Daten
Doc.-Nr: Handbuch & Einbauanleitung DE-3000-800100d VHF-Communication Tranceiver Revision 10.0 KRT2 & KRT 2A Dezember 2014 8.2 Technische Daten ALLGEMEINES Zulassung ED-23C Class 4-6 RTCA DO-186B Class 4 ED-23C Class C-D-E-H1/2 RTCA DO-186B Class H1/2 RTCA DO-178B/ED-12B Level D ETSO-2C169a Angewandte Normen... - Seite 53 Doc.-Nr: Handbuch & Einbauanleitung DE-3000-800100d VHF-Communication Tranceiver Revision 10.0 KRT2 & KRT 2A Dezember 2014 SENDER 6 W (nominal) SENDELEISTUNG 4 W (minimal) KLIRRFAKTOR <10 % bei 70 % Modulation MITHÖRTON-AUSGANG >0,5W an 300Ω (Kopfhörerausgang) 2 x Standard (50mV…2V) an 100 Ω...
- Seite 54 Doc.-Nr: Handbuch & Einbauanleitung DE-3000-800100d VHF-Communication Tranceiver Revision 10.0 KRT2 & KRT 2A Dezember 2014 54 von 54...
