5.9 Verkabelung
5.9.1 Leiterquerschnitte
Versorgungsleitungen (Power, GND):
Signalleitungen:
Die verwendeten Leitungen müssen für den Einbau in Luftfahrzeuge
zugelassen sein.

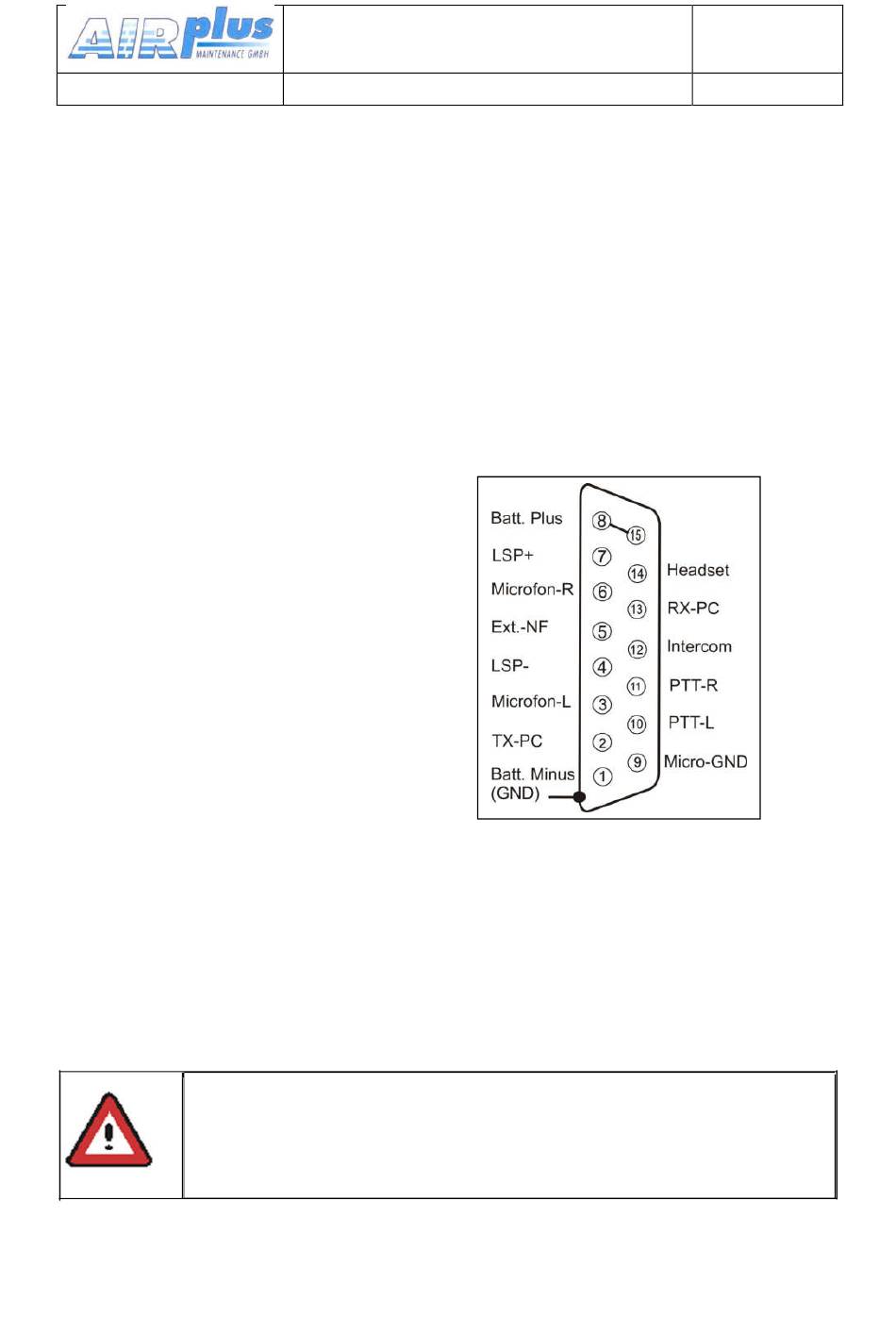

5.9.2 Stecker-Pinbelegung
5.9.3 Allgemeiner Hinweis
Durch die Vielzahl der Mikrofoneigenschaften können die Folgenden
Schaltpläne nur einen Teil aller Möglichkeiten darstellen.
Wir empfehlen daher vornehmlich Elektret-Mikrofone mit normiertem
Standard-Pegel einzusetzen.
Wenn Manuel-Intercom nicht genutzt wird, muss Pin 12 auf
Gnd gelegt werden.
Handbuch & Einbauanleitung
VHF-Communication Tranceiver
KRT-2 ,
KRT2-Mini,
40 von 57
KRT2-Portrait
AWG18 (0,83 mm²)
AWG22 (0,38 mm²)
Doc.-Nr:
DE-3000-800100d
Revision 12.4
Apr. 2016
