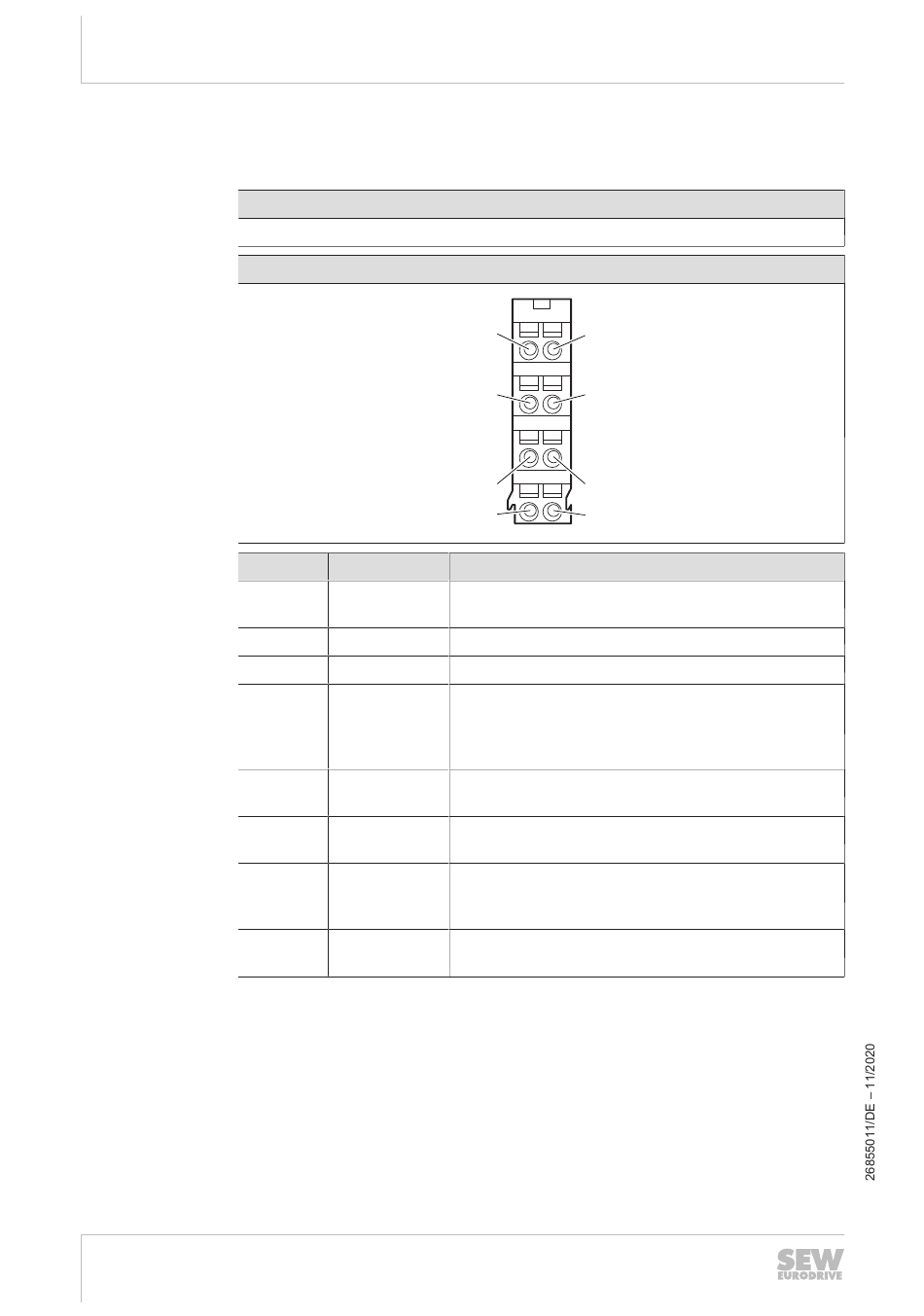

Elektrische Anschlüsse
Zählermodul OSM13C
Anschluss
86
Handbuch – MOVI-PLC
Anschlussart
Federzugklemmen
Anschlussbild
Nr.
Name
1
A
2
DC 24 V
3
0 V
4
L
5
B
6
Out
7
R
8
G
®
I/O-System C
[1]
[5]
1
5
[2]
[6]
2
6
3
7
[3]
[7]
4
8
[4]
[8]
Funktion
A/Impuls: Impulseingang für Zählsignal oder Spur A
eines Gebers für 1-, 2- oder 4-fache Auswertung
DC 24 V für Geber
GND
Latch: Eingang für die Ablage des aktuellen Zähler-
stands als Latchwert im Eingabebereich. Die Auslö-
sung erfolgt mit einer Flange 0-1 oder mit einem pegel-
getriggerten Signal.
B/Richtung: Richtungssignal oder Spur B eines Ge-
bers, über Parametrierung invertierbar.
Digitaler Ausgang zu Ansteuerung mittels der Ver-
gleichsfunktion
Reset: Eingang für das Zurücksetzen des Zählers, so-
fern Sie die Reset-Funktion in der Parametrierung akti-
viert haben.
Hardware-Tor: Eingnag zur Ansteuerung des HW-
Tors. Die Ansteuerung erfolgt mit einem High-Pegel.
