LITHIUM-AKKU ANSCHLUSS-DIAGRAMM
1. Schließen Sie die Ladekabel an das Ladegerät an und achten Sie auf
die richtige Polarität.
2. Schalten Sie das Ladegerät ein und überprüfen Sie, ob Ihre Einstel-
lungen mit denen des Akkus übereinstimmen, den Sie aufladen möchten.
3. Verbinden Sie die Hauptkabel des Akkus mit den Hauptkabeln des
Ladegeräts.
4. Schließen Sie das Balance-Kabel des Akkus an die richtige Balance-
Buchse am Multi Balance Board an. Im Zweifelsfall fragen Sie bitte Ihren
Händler, welche Steckdose Sie verwenden sollen.
5. Starten Sie den Ladezyklus, warten und beobachten Sie, bis das Lade-
gerät den Aufladevorgang startet und ob es korrekte Messwerte auf dem
Bildschirm anzeigt.
6. Wenn der Ladevorgang abgeschlossen ist, trennen Sie das Ausgleichs-
kabel vom Multi Balance Board und dann die Hauptkabel des Akkus vom
Ladekabel.

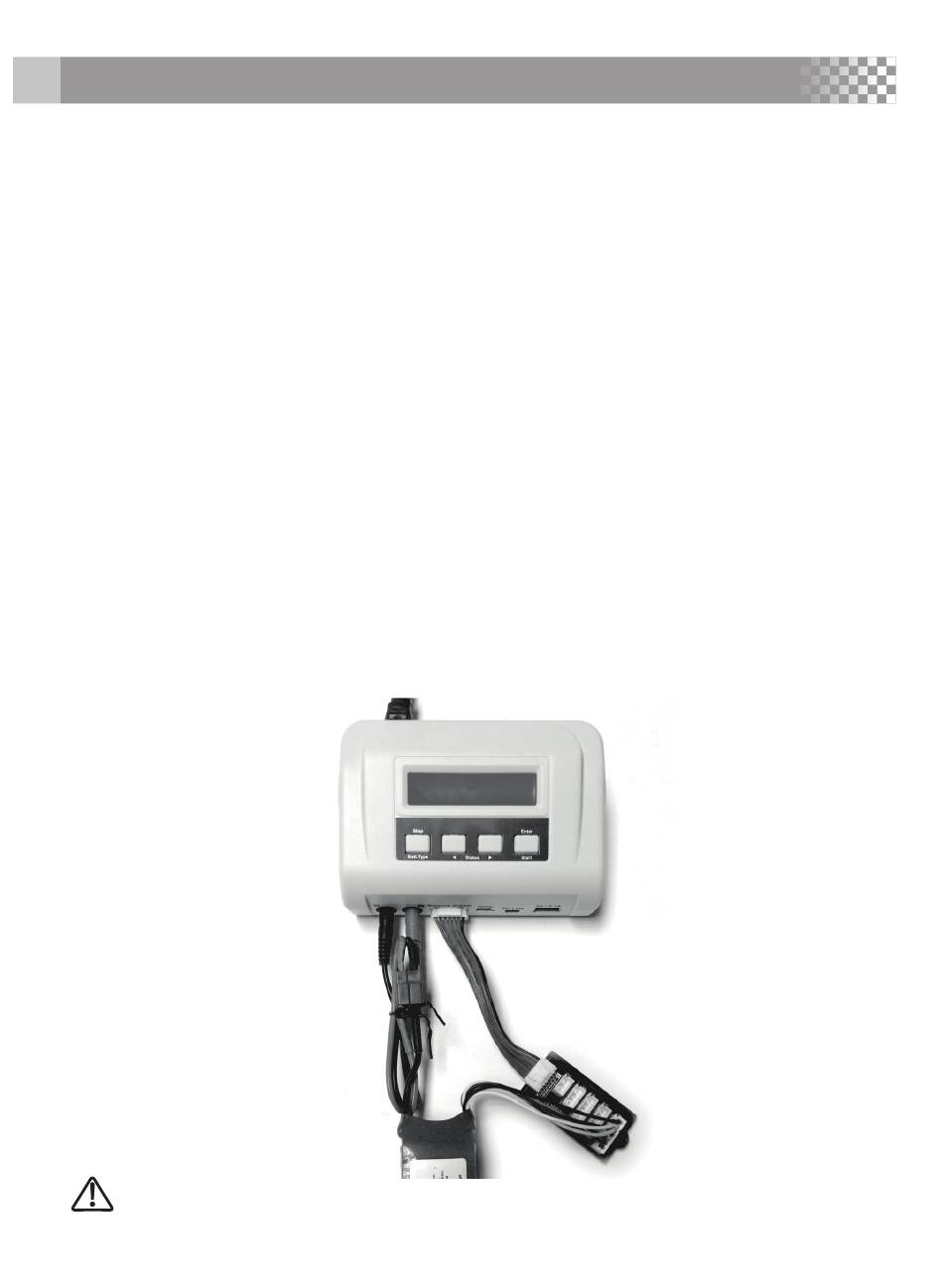

Dieses Diagramm zeigt ausschließlich den richtigen Anschluss Ihres Akkus
an das
I-Peak 100
Ladeprogramm-Modus.
WARNUNG:
Fehler beim Anschließen beschädigen dieses Ladegerät.
während des Ladevorgangs im Balance-
