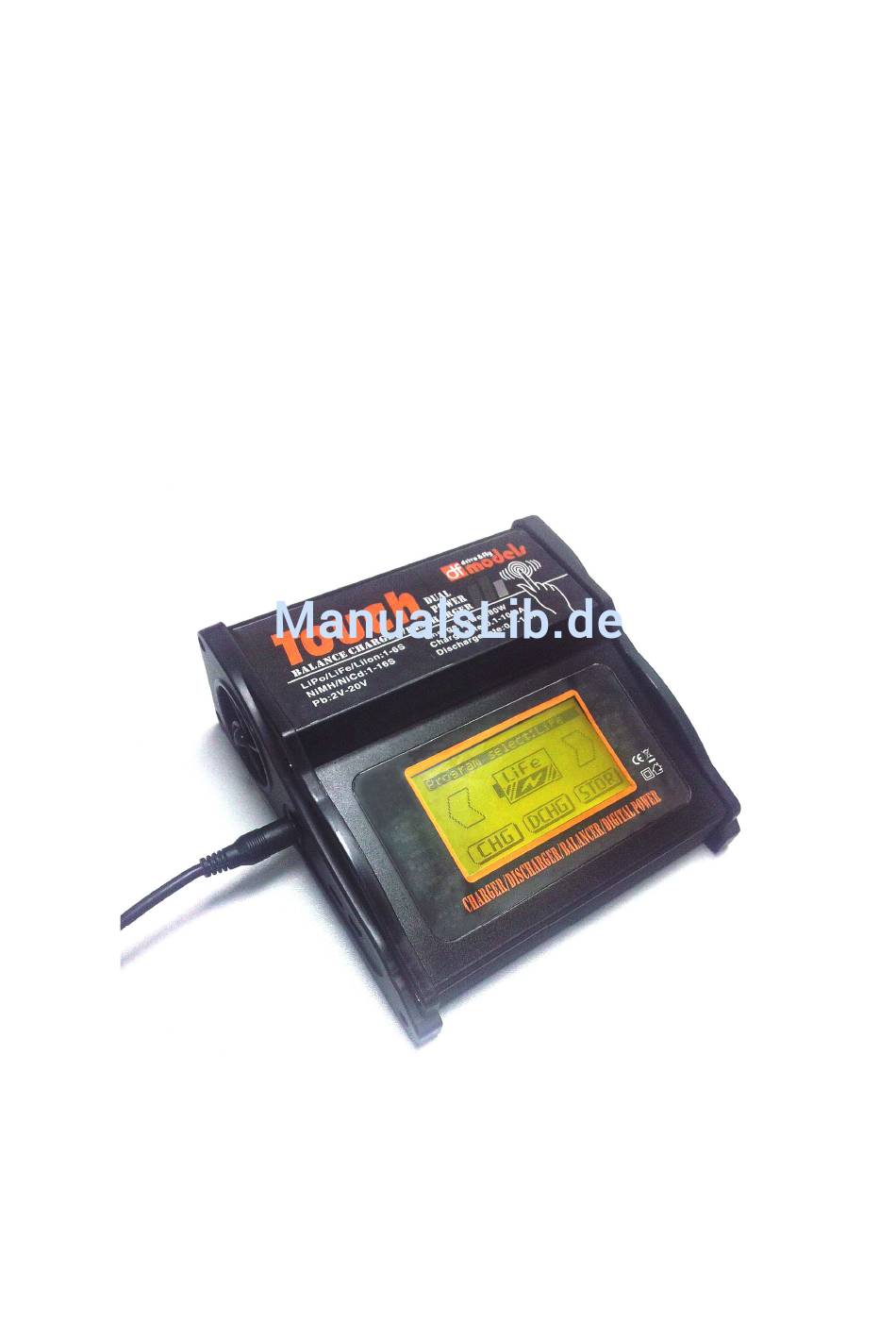

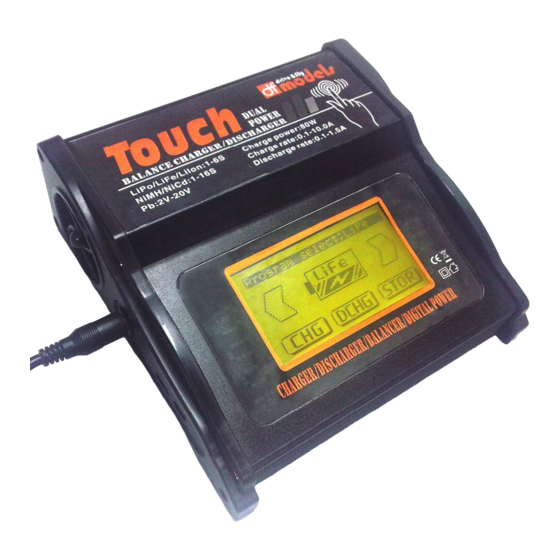

- Seite 1 Bedienungsanleitung DF-Models MTT680AC Touch www.Df-Models.de...
- Seite 2 Monstertronic.org Einführung Danke, dass Sie sich für ein Produkt von Df-Models entschieden haben. Sie haben somit die richtige Entscheidung in Sachen Produktqualität und Ersatzteilversorgung getroffen. Alle unsere Produkte werden sorgfältig auf Vollständigkeit und Funktion geprüft. Unsere Produkte entsprechen den in der EU und Deutschland geforderten Normen und Richtlinien.
-
Seite 3: Sicherheitshinweise
Produkt verwenden, da sie eine breite Palette von Informationen über Betriebs-und Sicherheitshinweise abdeckt. Das Gerät ist einfach zu bedienen, die Funktion dieses ausgeklügelten Automatik-Ladegerät / Entladegerätes wie das vom Df-Models, erfordert einige Kenntnisse seitens des Anwenders. Diese Bedienungsanleitung soll sicherstellen, dass Sie sich schnell mit den Funktionen vertraut machen. -
Seite 4: Anschluss Des Ladegeräts
Monstertronic.org Anschluss des Ladegeräts Akku-minus Akku-plus Balanceranschluss Lüfter 12VEingang Temp-Sensor(optional) 220V Eingang Touch Display Besonderheiten: Optimierte Betriebssoftware: Der Lader verfügt über den sogenannten AUTO-Modus, der den Ladestrom dem Akku anpasst. Speziell für Lithium-Batterien, kann dies verhindern, dass es zu einer Überladung kommt , die zu einer Beschädigung des Akkus führt. - Seite 5 Monstertronic.org Automatische Ladestrombegrenzung: Sie können die obere Grenze des Ladestroms beim Laden Ihrer NiCd-oder NiMH-Akku einstellen, es ist sinnvoll für NiMH-Akku mit niedriger Impedanz im 'AUTO' Lademodus zu laden. Kapazitätsgrenze: Die Ladekapazität wird immer als Ladestrom multipliziert mit der Ladezeit. Wenn die Ladekapazität den Grenzwert überschreitet, wird der Prozess automatisch beendet, wenn Sie den maximalen Wert eingestellt.
- Seite 6 Monstertronic.org Missbrauchs oder Nichtbefolgens der Anleitung ereignen. Beachten Sie beim Laden von Akkus immer die Herstellerhinweise, diese sind bindend für den Ladevorgang einzuhalten. LiIon LiFe NiCd MiMH LiPo Nominal 3.7V/cell 3.6V/cell 3.3V/cell 1.2V/cell 1.2V/cell 2.0V/cell Voltage Max Charge 4.2V/cell 4.1V/cell 3.6V/cell 1.5V/cell 1.5V/cell...
- Seite 7 Monstertronic.org Während des Ladevorgangs wird eine bestimmte Menge elektrischer Energie in die Batterie eingespeist. Die Ladungsmenge wird dadurch berechnet. Der maximal zulässige Ladestrom variiert je nach Batterietyp. Seine Leistungsdaten finden Sie in den Angaben des Akku-Herstellers. Schließen Sie die Batterie an die Klemme des Ladegeräts: rot ist positiv und schwarz ist negativ.
- Seite 8 Monstertronic.org Programm Struktur: A0 : Auswahl Batterie Typ Auswahl nach rechts A1 : Auswahl Batterie Typ Auswahl nach links A2: Auswahl Lade Menü A3 : Auswahl Entlade Menü A4: Auswahl Storage Menü A5: Auswahl Zyklus laden A6:Auswahl Setup A7: Auswahl Data View A8: Auswahl Balancer Mode...
- Seite 9 Monstertronic.org Der Lader stellt den Ladestrom auf 1 C passend zur eingestellten Kapazität Achten Sie beim einstellen der Akku Parameter immer auf die Angaben des Akku Herstellers Drücken Sie auf die Pfeiltaste oben/unten um in die weiteren Ansichten des entsprechenden Menüs zu gelangen.
- Seite 10 Monstertronic.org Im Power Menü können Sie diverse Parameter einstellen Wenn Sie nichts verändern starten Sie mit dem voreingestellten Parametern Einstellung max. Output Einstellung max. Leistung Momentaner Output Momentane Leistung Drücken Sie Graph um die aktuelle Ladekurve zu sehen Drücken Sie Back um in das vorhergehende Menü...
- Seite 11 Monstertronic.org Zeigen / Balance Wenn Sie in diesem Menü auf View drücken sehen Sie die aktuellen Daten Drücken Sie jetzt auf Unit Sie sehen die Werte der einzelnen Zellen Mit Back kommen Sie ins vorherige Menü Sie können die Balance Funktion nutzen um Akkus zu balancieren Drücken Sie in dem Menü...
- Seite 12 Monstertronic.org Lipo Programm Wählen Sie im Lipo Programm CHG/DCHG (Laden/Entladen) . Hier können Sie mit antippen die Zellen die Kapazität den Ladestrom und die Ladeschluss Spannung pro Zelle einstellen . Wenn Sie Ihren Akkutyp angegeben haben drücken Sie Enter für mehr als 2 sec. Die Batterie wird geprüft.
- Seite 13 Monstertronic.org Drücken Sie die Pfeiltaste um entsprechende Ist Daten über Ihren Akku/Ladevorgang zu erhalten. Temperatur Sensor (optional) Mit Unit können Sie den Ladevorgang immer genauestens überwachen und sehen die Spannungen der einzelnen Zellen Drücken Sie auf Graph hier erhalten Sie graphisch dargestellt Informationen über die Ladespannung...
- Seite 14 Monstertronic.org Nihm / NiCd Programm Wählen Sie im Nihm/NiCh Programm CHG/DCHG/Cycle (Laden/Entladen) . Hier können Sie mit antippen die Zellen die Kapazität den Ladestrom und die Ladeschluss Spannung pro Zelle einstellen . Wenn Sie Ihren Akkutyp angegeben haben drücken Sie Enter für mehr als 2 sec. Die Batterie wird geprüft.
- Seite 15 Monstertronic.org Wenn Sie Ihren Akku im Cycle Mode Laden/entladen achten Sie darauf das Sie die Ladeabschaltzeit und die Temperatur überwachen laden/entladen sie Cycle nur mit kleinen Strömen max.2/1A. Geben Sie dem Akku genug Zeit zum abkühlen. Drücken Sie auf Graph hier können Sie die lade/entlade Spannung graphisch dargestellt überwachen.
- Seite 16 Monstertronic.org PB Programm Wählen Sie im PB Programm CHG/DCHG (Laden/Entladen) . Hier können Sie mit antippen die Zellen die Kapazität den Ladestrom und die Ladeschluss Spannung pro Zelle einstellen . Wenn Sie Ihren Akkutyp angegeben haben drücken Sie Enter für mehr als 2 sec.
- Seite 17 Monstertronic.org Drücken Sie auf Graph hier erhalten Sie graphisch dargestellt Informationen über die Ladespannung Mit Back gelangen Sie ins vorherige Menü Achtung: Entnehmen Sie die entsprechenden Parameter für Ihren Akku Typ aus der folgenden Tabelle als Richtwerte grundsätzlich laden/entladen Sie die Akkus nach den Angaben des Herstellers .
-
Seite 18: Akku-Informationen
Monstertronic.org Akku Informationen... - Seite 19 Monstertronic.org Fehler Akku verpolt Vorgang abgebrochen Eingangsspannung Fehler Lader Fehler Batteriespannung zu niedrig Batteriespannung zu hoch...
- Seite 20 Monstertronic.org Zellenspannung zu hoch Zellen Anschluss Fehler Lader überhitzt Überspannung Falsche Parameter Sicherheitstimer max. Kapazität max.Akkutemperatur...
-
Seite 21: Batterieverordnung
Pfandschein zur Erstattung des Pfandes auch direkt beim Verkäufer abgeben. (Auf Grund der Gefahrengutverordnung ist ein Versand der alten Batterie an den Verkäufer nicht zulässig.) Konformitätserklärung Hiermit erklärt die Fa. DF-Models, dass das Modell den einschlägigen Richtlinien und Normen entspricht und die Serie entsprechend gefertigt wird. - Seite 22 Sie erfüllen damit die gesetzlichen Verpflichtungen und leisten Ihren Beitrag zum Umweltschutz. Elektroaltgeräteverordnung Elektroartikel gehören nicht in den Hausmüll. Sie können Ihre alten, gebrauchten Elektroartikel unentgeltlich bei den öffentlichen Sammelstellen Ihrer Gemeinde abgeben. Gemäß der EAR Verordnung ist DF-Models registrierter Hersteller mit der WEEE-REG.-Nr DE30915550...
-
Seite 23: Haftungsausschluss
Monstertronic.org Haftungsausschluss Weder die Einhaltung der Betriebsanleitung im Zusammenhang mit dem Modell, noch die Bedienung und Methoden bei Betrieb, Verwendung und Wartung können von uns überwacht werden. Daher können wir keine Haftung für Verluste, Schäden oder Kosten die sich aus fehlerhafter Verwendung ergeben oder in irgendeiner Weise damit zusammenhängen, übernehmen. - Seite 24 Monstertronic.org zerstören oder anfangen zu brennen. Bewahren Sie Lithium-Polymer-Akkus daher immer an einem feuersicheren Ort auf. Unbedingt außerhalb der Reichweite von Kindern aufbewahren! LiPo-Akkus sollten generell nicht länger als einen Monat gelagert werden. Für eine längere Lagerung sollte ein Akku nur bis zu ca. 50-70 % geladen sein. Kurzschlüsse vermeiden: Die Pole des Lithium-Polymer-Akkus/ Akkupacks dürfen weder versehentlich noch vorsätzlich mit Metallgegenständen in Berührung kommen, da dies in der Regel einen Kurzschluss verursacht! Bei einem...
-
Seite 25: Zur Technik
Monstertronic.org überprüft werden. Beispielsweise kann der Pack durch einen Unfall beschädigt worden sein und sich aber erst nach einer halben Stunde aufheizen. Im Falle eines Schadens halten Sie den Pack unter genauester Beobachtung. Die Verwendung eines defekten Akkus in einem elektronischen Gerät kann an diesem Schäden verursachen. - Seite 26 LiPo-Akkus sollten niemals vollständig entladen bzw. vollständig geladen gelagert werden. Die optimale Zellenspannung hierfür liegt bei 3,7 Volt (leichte Entladung). Diese Zellenspannung sollten die Akku´s auch schon beim Kauf haben. Impressum Diese Bedienungsanleitung ist eine Publikation von DF-Models, DF-Models Drahthammerstrasse 22, 92224 Amberg Alle Rechte einschließlich...
- Seite 27 Monstertronic.org Copyright 2013 www.df-models.com...
